Ф
1
едеральное
агентство Воздушного транспорта
Троицкий авиационный технический колледж -
филиал Московского государственного технического университета ГА
Привод ленточного транспортера
Пояснительная записка к курсовой работе
по предмету «Техническая механика»
КП 160901.000; КП 190604.000
Руководитель – Разработал -
преподаватель: курсант группы №_______
___________________ _______________________
Троицк, 201..г.
2
Задание: Спроектировать редуктор привода ленточного транспортера для
перемещения багажа в аэропорту.
Вариант № |
|||||
Исходные данные |
|||||
Параметры |
Fл |
|
DБ |
|
Lh |
Размерности |
кН |
м/с |
м |
- |
час |
Значения |
|
|
|
|
|
– скорость ленты
DБ – диаметр барабана
– передаточное число редуктора
Lh – ресурс редуктора

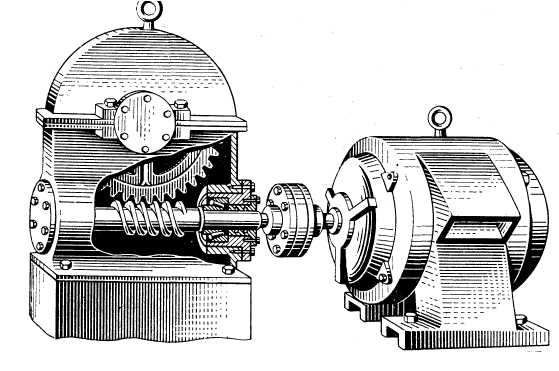

Схема привода
-
1. Электродвигатель
2. Ременная передача
3. Соединительная муфта
4. Зубчатый редуктор
5. Барабан
6. Лента транспортера
Содержание пояснительной записки
-
1. Кинематический расчет привода
стр. 3
2. Расчет зубчатых колес редуктора
стр. 5
3. Предварительный расчет валов
стр. 8
4. Конструирование шестерни, колеса и корпуса редуктора
стр. 9
5. Компоновка редуктора
стр. 10
6. Расчет подшипников на долговечность
стр. 12
7. Расчет шпоночных соединений
стр. 15
8. Проверочный расчет валов
стр. 16
9. Подбор соединительных муфт
стр. 17
10. Сборка редуктора, оценка технического уровня
стр. 18
11. Приложение (исходные данные)
стр. 19
12. Список используемой литературы.
стр. 20
3
1. Кинематический расчет привода
Находим мощность на валу барабана
PБ = Fл · (кН·м/с = кВт)=
Определяем угловую скорость на валу барабана
=
Устанавливаем общий КПД привода
=
(КПД
зубчатой передачи редуктора)
(КПД ременной
передачи)
(КПД
пары подшипников)
Определяем требуемую мощность электродвигателя
(кВт)=
Определяем угловую скорость на ведущем валу редуктора
(рад/с)=
Выбираем подходящий тип электродвигателя асинхронного серии 4А
(ГОСТ 19523 – 81)
-
Мощность двигателя Рд(кВт)
0,55; 3,0; 0,75; 4,0; 1,1; 5,5; 2,2; 7,5
Угловая скорость
(рад/с)
300
150
100
75
Выбранный электродвигатель имеет параметры:
РД =… (кВт), =… (рад/с)
Вычисляем передаточное отношение ременной передачи:
=
=
Определяем мощности на валах редуктора:
а) Ведущий вал:
(кВт) =
б) Ведомый вал:
(кВт) =
4
Определяем вращающие моменты на валах:
а) Ведущий вал:
(кН·м)=
б) Ведомый вал:
(кН·м)=
Составляем таблицу параметров зубчатого редуктора:
-
Параметры
Р
Т
Размерности
кВт
Рад/с
(кн·м)
-
Ведущий вал – 1
Ведомый вал – 2
