Міністерство освіти та науки України

Харківський державний технічний університет будівництва та архітектури

Кафедра металевих та дерев’яних конструкцій

Розрахунково-пояснювальна записка

до курсового проекту на тему:

«Балочна клітина та колони

робочої площадки»

Виконав:

Студент гр.П-33

Когут Д.І.

Викладач:

Пригунков О.В.

Харків 2013

Зміст розрахунково-пояснювальної записки:

1. Розрахунок стального настилу.

2. Підбір прокатного профілю для балки настилу та перевірка її міцності і жорсткості.

3. Розрахунок головної балки складеного двотаврового перерізу.

   1. Підбір основного перерізу за найбільшим значенням згинаючого моменту.

   2. Зміна перерізу по довжині балки.

   3. Перевірка місцевої стійкості поличок та стінки балки.

   4. Перевірка загальної стійкості балки.

   5. Розрахунок опорної частини балки.

   6. Розрахунок зварних швів, що з'єднують стінку та полички.

4. Розрахунок центрально-стиснутої колони.

   1. Розрахунок стержня колони суцільного перерізу.

   2. Розрахунок баз і оголовків колон суцільного перерізу.

5. Список використаної літератури.

Вихідні дані на проектування:

Змонтувати і розрахувати конструкцію балочної клітини робочої площадки з 2 секцій (розмір секцій 5x20м) із сталевим незнімним настилом. Балочна клітина опирається на колони, крок яких в повздовжньому напрямку 20м, а в поперечному – 5 м. Тимчасове рівномірно розподілене по площі вертикальне нормативне навантаження дорівнює Р^н=21кН/м². Інщі вихідні дані наведені в таблиці 1.

Таблиця 1.

Прольоти		Крок Настилу а, м	Позначки			Рн, кН/м2
L ,м	l, м		Верх настилу	Верх фун- даменту
20	5	1,25	6,0	-0,3	21

1. Розрахунок сталевого настилу

Приймаємо незнімний настил, приварений до балок кутовими швами. Вважаємо, що настил шарнірно з'єднується з балками. Відповідно до вихідних даних в прикладі прийнято нормативне корисне навантаження . Попередньо приймаємо товщину настилу =1см=10мм . Для розрахунків умовно розглядаємо смугу шириною 1см . Тоді Погонне рівномірно розподілене навантаження на 1см довжини смуги при значенні корисного навантаження (за завданням)та власної ваги настилу = =0,00007851=0,0000785кН/см²становить:

,

=(0,0021+0,0000785)1 0,0022 .

де =78.5кН/м³=0,0000785кН/см²- об’ємна вага сталі.

Прольот настилу та крок балок а умовно приймаємо однакові, тобто (нехтуючи маленькою шириною поличок балок).

Граничне відношення прольоту настилу до його товщини визначаємо за формулою:

.

, → .

О статочно приймаємотовщину настилу .

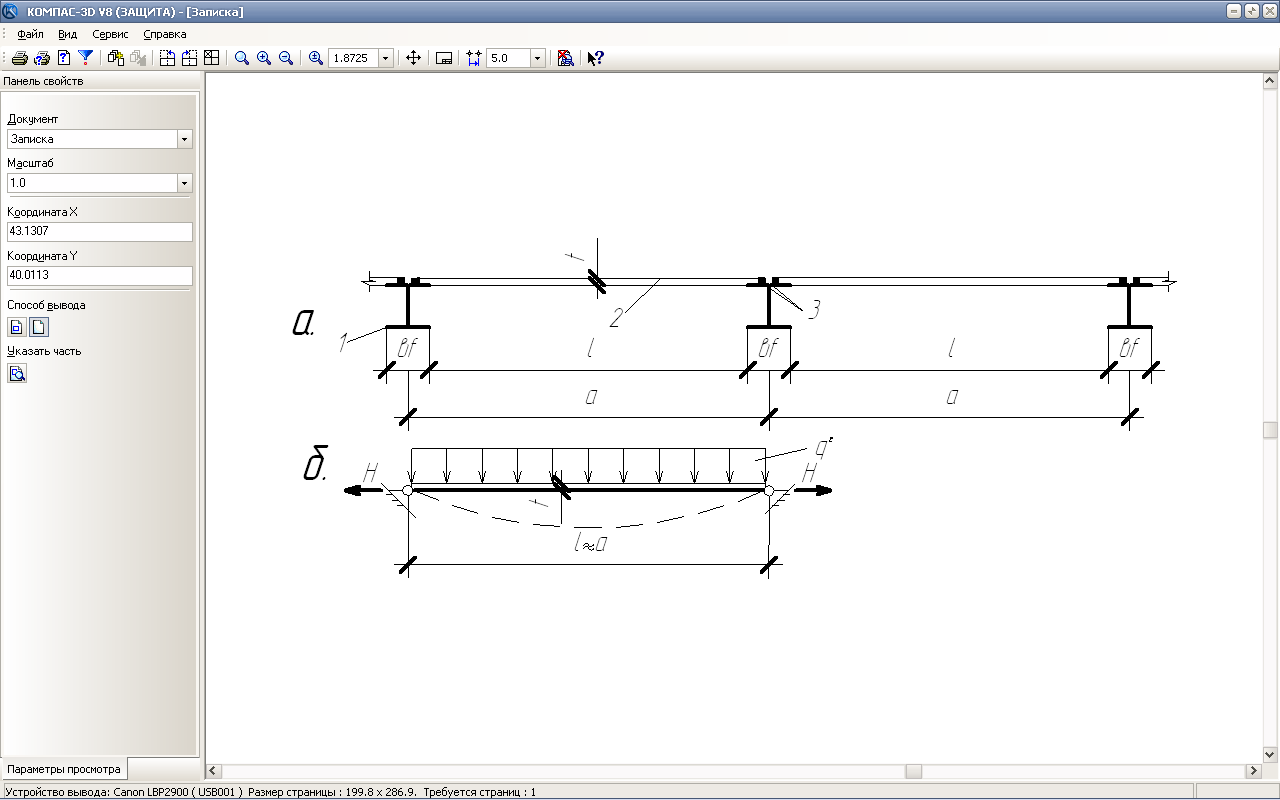

Мал. Схеми настилу: - конструктивна; б- розрахункова; 1 - балки настилу; 2 - настил; 3 - зварні кутові шви.

Величину розпору Н для смуги шириною 1см визначаємо за формулою:

.

Висоту катету зварного кутового шва визначаємо за формулою:

.

В формулі:

- коефіцієнти для зварних кутових швів, які приймаються за СНиПII.25.81*табл.34];

- розрахункова довжина шва;

- розрахунковий опір шва, прийнятий за [СНиПII.25.81* табл.56] для електродів типу Е42;

_с =1 –коефіцієнт умов праці в нормальних умовах.

Мінімальний катет зварного кутового шва, прийнятий при товщині настилу , дорівнює 4мм . Тому остаточно приймаємо .
