Схемотехника
Экзаменационные вопросы
Преобразователи аналоговых сигналов на операционных усилителях: интегрирующий усилитель.
Преобразователи аналоговых сигналов на операционных усилителях: активные фильтры на базе ОУ.
Преобразователи аналоговых сигналов на операционных усилителях: логарифмирующий и антилогарифмирующий усилители.
вопросы 61-63 С. 254-265 – основы аналоговой техники Попов
Сигналы импульсных устройств. Структура импульсных сигналов.

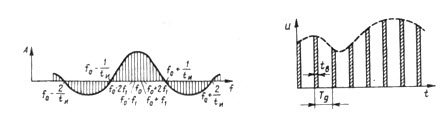

Для сокращения сигналы импульсных устройств будем называть импульсными. Импульсная последовательность становится сигналом, когда в соответствии с передаваемой информацией изменяются ее параметры: амплитуда импульсов, их длительность или фаза. В частном случае информация может выражаться появлениемимпульса, изменением его длительности или временного положенияотносительно опорного импульса. Различают амплитудно-импульсную (АИМ), широтно-импульсную (ШИМ) и фазоимпульсную (ФИМ) модуляции. При каждом виде модуляции один из параметров импульсной последовательности принимает значение, пропорциональное величине непрерывного модулирующего сигнала в момент присутствия импульса. Рис. 1 иллюстрирует амплитудную модуляцию импульсной последовательности непрерывным сигналом (на рисунке его форма показана пунктиром). Импульсный сигнал (рис. 1) называют дискретным, так как он составляется элементами — импульсами, действующими в отдельные (дискретные) моменты времени.
рис. 1
Эти импульсы являются выборками (отсчетами) непрерывного сигнала. Процесс взятия отсчетов называется дискретизацией непрерывного сигнала, а их период — периодом дискретизации. Вместо передачи непрерывного сигнала можно передавать соответствующий ему дискретный сигнал. В основе этого утверждения лежит теорема отсчетов, сформулированная и доказанная академиком В. А. Котельниковым и ставшая фундаментальным положением теории связи. Суть ее состоит в том, что сигнал, спектр которого не имеет частот выше Fm однозначно определяется своими мгновенными значениями (выборками, отсчетами), разделенными одинаковыми интервалами, не превышающими 1/(2Fm). Это означает, что на каждый период наивысшей частотной составляющей сигнала должно быть по меньшей мере два отсчета. Иными словами, частота отсчетов должна по меньшей мере вдвое превышать высшую частоту спектра Fm.
Так как амплитуды гармоник сложного колебания уменьшаются с увеличением их частоты, то с некоторой погрешностью всякий спектр можно считать ограниченным, а не бесконечным. Передачу непрерывного сигнала его выборками можно вести потому, что на приемной стороне канала связи по этим выборкам непрерывный сигнал однозначно восстанавливается фильтром нижних частот, подавляющим все составляющие с частотами выше Fm.
Импульсные сигналы в радиотехнических устройствах.
Импульсные сигналы широко используются для передачи информации. Они переносят команды от одного узла устройства к другому, излучаются и принимаются радиолокационными станциями, обеспечивают дистанционное радиоуправление, несут информацию в составе телевизионного сигнала, передают непрерывную информацию в системах импульсной связи и т. д. При импульсной связи имеется возможность «уплотнить» канал, т. е. одновременно передавать по одному каналу несколько сообщений. Уплотнение канала состоит в следующем. Так как длительность выборки сигнала (рис. 1)составляет незначительную часть периода дискретизации Tд, то между выборками одного сигнала можно «разместить» выборки других сигналов — по одному каналу связи может одновременно передаваться несколько сигналов. Такой способ одновременной передачи сигналов называется временным уплотнением канала. При временном уплотнении канала на его передающей и приемной сторонах устанавливаются коммутаторы. Коммутатор на передающей стороне периодически на небольшое время подключает к каналу связи источники непрерывных сигналов, в результате чего в канал поступают выборки то одного, то другого сигнала. На приемной стороне канала устанавливаются фильтры нижних частот, на выходе которых выделяются непрерывные сигналы, восстановленные из поступающих выборок. К этим фильтрам канал связи периодически подключается коммутатором, работающим точно в таком же режиме, что и коммутатор на передающей стороне. В результате к каждому фильтру поступают выборки только одного передаваемого сигнала. АИМ-сигналы (выборки непрерывного сигнала) могут передаваться непосредственно по проводам. Для передачи таких сигналов через открытое пространство ими модулируется высокочастотное колебание. Полученные радиоимпульсы передаются на приемную сторону канала связи, где в результате детектирования преобразуются в видеоимпульсы — выборки передаваемого непрерывного сигнала. Фильтром низких частот из этих выборок формируется непрерывный сигнал.
