2.3 Пределы применимости формулы эйлера. Полная диаграмма критических напряжений
Вывод формулы Эйлера основан на интегрировании дифференциального уравнения упругой линии стержня. Это уравнение справедливо только в пределах линейной зависимости между напряжениями и деформациями, поэтому и формула Эйлера применима только до тех пор, пока критические напряжения, определяемые по этой формуле, не превосходят предела пропорциональности σпц, т. е. при условии
.
Используя
соотношение
, где imin
– наименьший радиус инерции площади
поперечного сечения стержня, можем
записать это условие так:
.
Введем обозначение гибкости стержня:
|
(2.3) |
Безразмерная величина отношения расчетной длины стержня к радиусу инерции площади его поперечного сечения называется гибкостью.
Тогда критические напряжения определятся как
,
где
- предел пропорциональности материала
стержня.
Откуда нетрудно получить величину предельной гибкости, при которой деформации стержня будут упругими:
.
Вводя
обозначение предельной гибкости
,
получаем следующее условие применимости
формулы Эйлера
.
Например, для конструкционной малоуглеродистой стали с σпц=210 МПа и E=2.1·105 МПа формулой Эйлера (2.4) можно пользоваться лишь при гибкости стержня
.
Тщательно
поставленные опыты показали справедливость
формулы Эйлера для стержней большой
гибкости. В то же время эти опыты
подтвердили неприменимость формулы
Эйлера для стержней, гибкость которых
.
Для таких стержней формула Эйлера (2.4)
дает значения критических нагрузок,
превышающие их действительные значения.
Попытки использовать формулу Эйлера
для стержней средней и малой гибкости
приводили иногда к серьезным
катастрофам. Теория устойчивости
стержней за пределом пропорциональности
была развита Карманом, Энгессером,
Шенли, Тетмайером, Ясинским...
Наибольшее распространение получила формула определения критических напряжений, предложенная Ф.С. Ясинским (1895 г.):
|
(2.4) |
В этой формуле λ – гибкость стержня, a и b – коэффициенты, зависящие от свойств материала. Например, для стали 3 при σв=380 МПа и σт=240 МПа формула имеет вид:
(МПа).
По
формуле (2.4)
проводится расчет на устойчивость
стержней средней гибкости, разрушение
которых при сжатии сопровождается
значительным боковым выпучиванием. Для
стержней малой гибкости (λ<λ1)
понятие потери устойчивости неприменимо
в том смысле, в каком применяется для
стержней большой гибкости. Стержни, у
которых длина невелика по отношению к
размерам поперечного сечения, выходят
из строя главным образом из-за того, что
напряжения сжатия в них достигают
предела текучести σт
(при пластичном материале) или предела
прочности σвр
(при хрупком материале). Поэтому для
стержней малой гибкости в качестве
критического напряжения принимается
предел текучести σт
или предел прочности σвр.
Четкой границы между стержнями малой
и средней гибкости провести нельзя. В
расчетах принимают
.

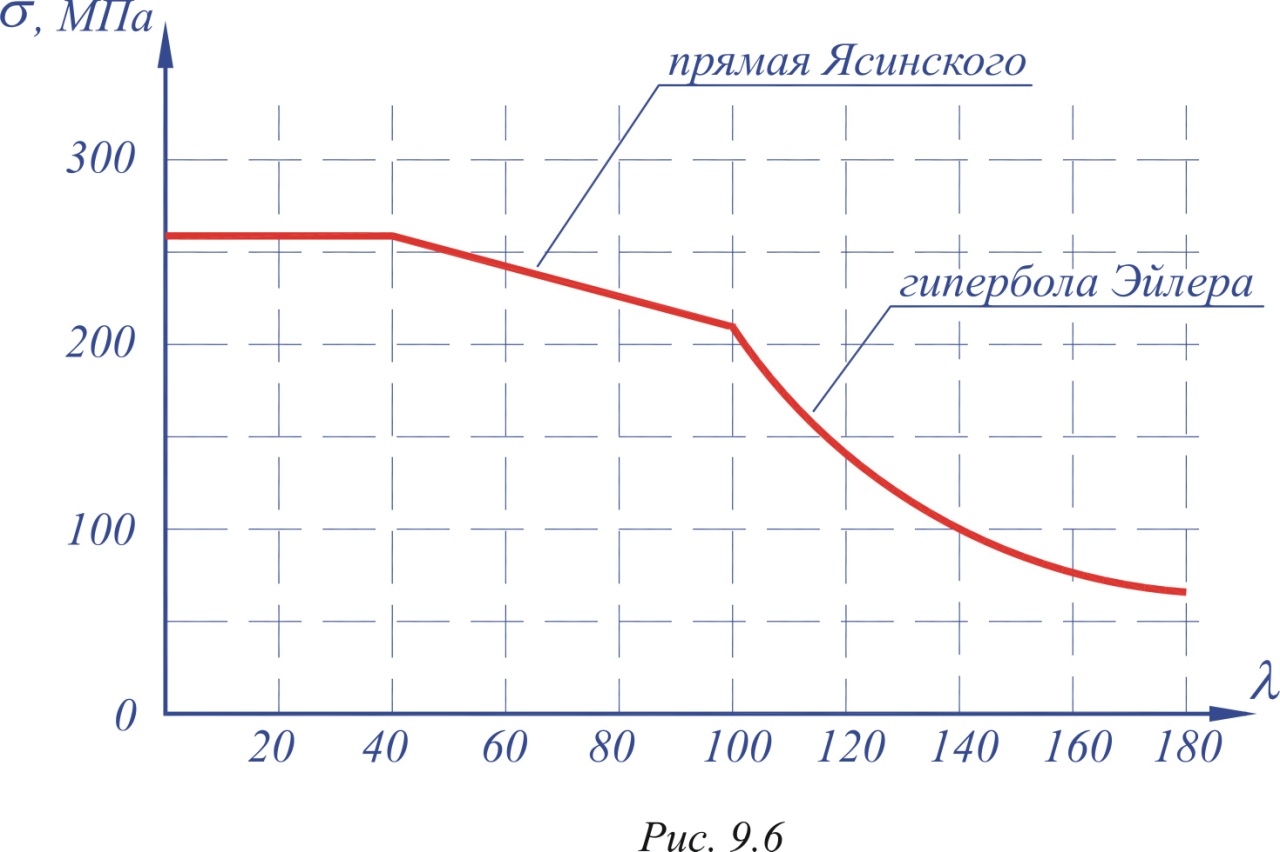

Зависимость критических напряжений σкр от гибкости λ изображается графически в виде полной диаграммы критических напряжений. Такая диаграмма для малоуглеродистой стали представлена на рис. 2.6.
Рис. 2.6.
Для
стержней малой гибкости (
)
зависимость σкр
от λ
выражена горизонтальной прямой, для
стержней средней гибкости (
)
– наклонной прямой в соответствии с
зависимостью Ясинского (2.4),
а для стержней большой гибкости (
)
– гиперболой Эйлера. Если известна
гибкость рассчитываемого стержня, то
критическое напряжение может быть
найдено непосредственно по диаграмме
критических напряжений.
