6.2. Механизмы магазинного типа

Механизмы подачи патронов магазинного типа предназначены для последовательного перемещения патронов, находящихся в магазине, к приемнику. Перемещение очередного патрона к приемнику должно осуществляться за определенное время цикла работы автоматики, которое должно быть меньше времени движения затвора от фланца гильзы до крайнего заднего положения затвора и обратно; т.е. механизм подачи патронов должен обеспечивать своевременность подачи патронов к приемнику (на линию досылания).

При проектировании механизмов магазинного типа в первую очередь необходимо определить значения перемещения патрона X и У (рис. 6.13). Перемещение патрона определяется следующими условиями: исходным положением патрона (пули), который должен находиться возможно ближе к патроннику, исходным положением оси патрона, которая должна находиться как можно ближе к оси канала ствола.

В идеальном случае оси патрона и канала ствола должны совпадать.

Магазин имеет три основных элемента: корпус (собственно магазин), подаватель и подающую пружину (рис. 6.14).

Подаватель отделяет патроны от пружины, передает усилие пружины на патроны и обеспечивает плоскость скольжения для досылания последнего патрона в однорядном магазине и двух последних патронов в двухрядном магазине.

Подаватель фиксирует патроны в строго определенном положении в магазине. Размеры патрона и требуемая емкость магазина определяют размеры магазина. Форма и размеры магазина должны обеспечивать определенность порядка движения патронов, а емкость магазина в пределах допустимых размеров должна быть возможно большей.

Для однорядных магазинов ширина внутренней части магазина h₁ равна диаметру патрона плюс величина зазора между гильзой и внутренней стенкой магазина (в мм):

, (6.6)

где D_г – диаметр гильзы, мм; 0,15–0,20 – зазор между стенками корпуса.

Для двухрядного магазина (в мм):

. (6.7)

Глубина полезного объема, т.е. объема занимаемого патронами, для однорядного магазина

.

Для двухрядного магазина глубину полезного объема можно вычислить по формуле

, (6.8)

где n – число патронов в магазине.

Двухрядные магазины проектируются так, что отрезки прямых, соединяющих центры патронов, образуют равносторонний треугольник, а подаватель контактирует сразу с двумя последними патронами (см. рис. 6.14). В этом случае при перемещении патронов на линию досылания можно избежать заклинивания в магазине.

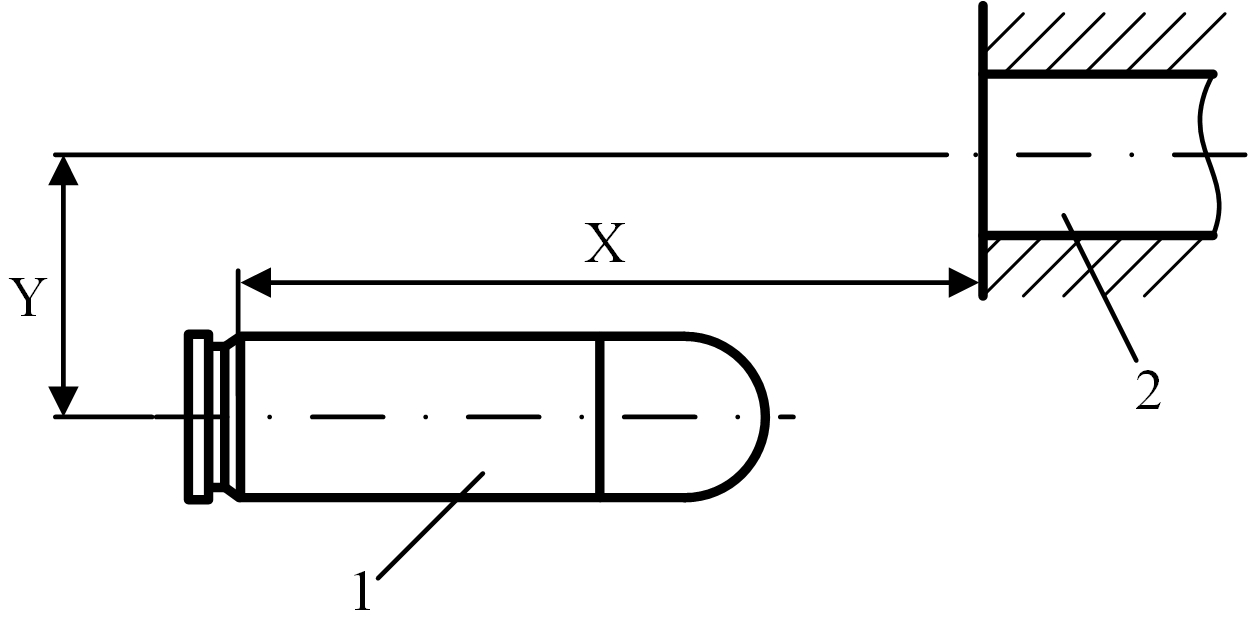

Рис. 6.13. Схема перемещения патрона из магазина в патронник:

1 – патрон, 2 – патронник ствола

а б

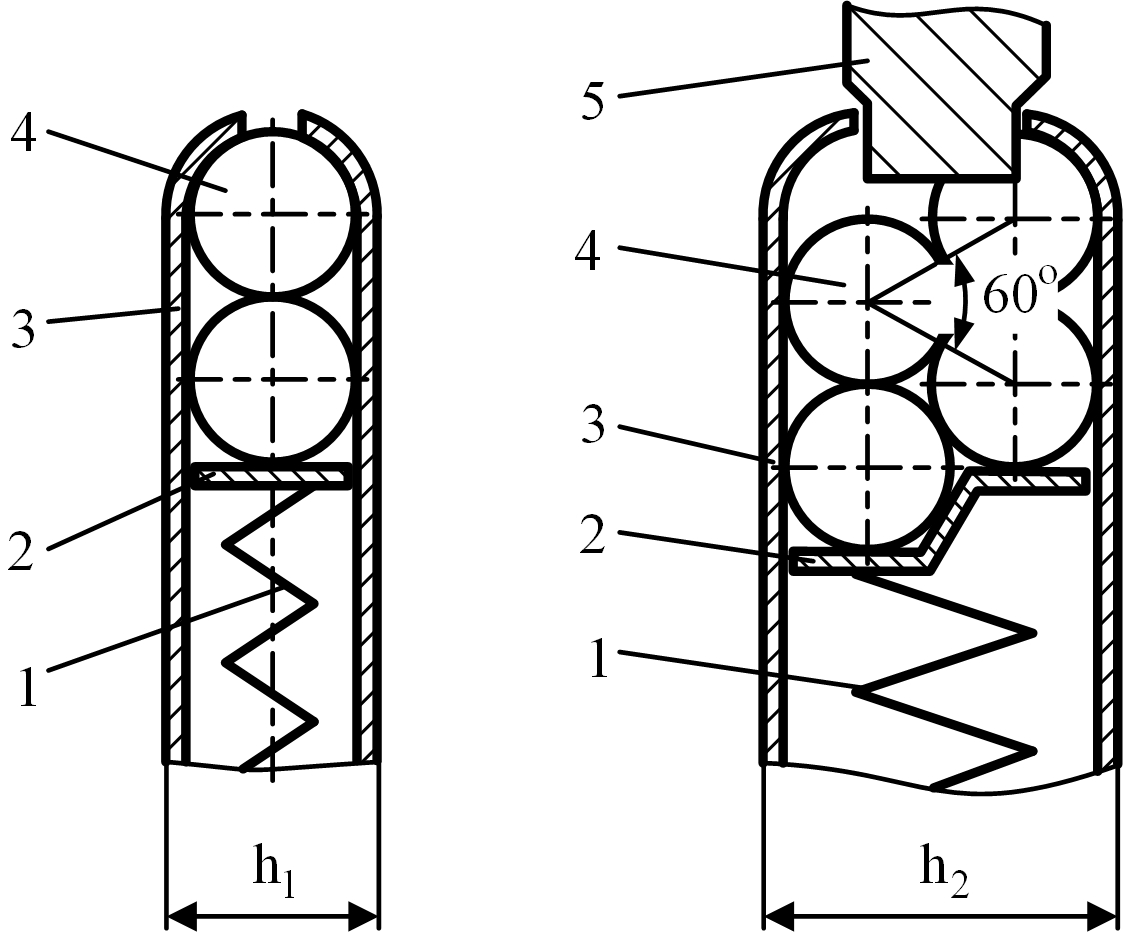

Рис. 6.14. Схема коробчатого магазина:

а – однорядного, б – двухрядного

(1 – подающая пружина магазина, 2 – подаватель,

3 – корпус магазина, 4 – патрон, 5 – досылатель)

Досылаемый патрон удерживается за счет силы трения между гильзой и загибами магазина. Форма загибов магазина существенно влияет на характер подачи патронов. Для надежной фиксации патрона загибами магазина необходимо, чтобы радиус загибов R_з был меньше радиуса гильзы R_г (рис. 6.15).

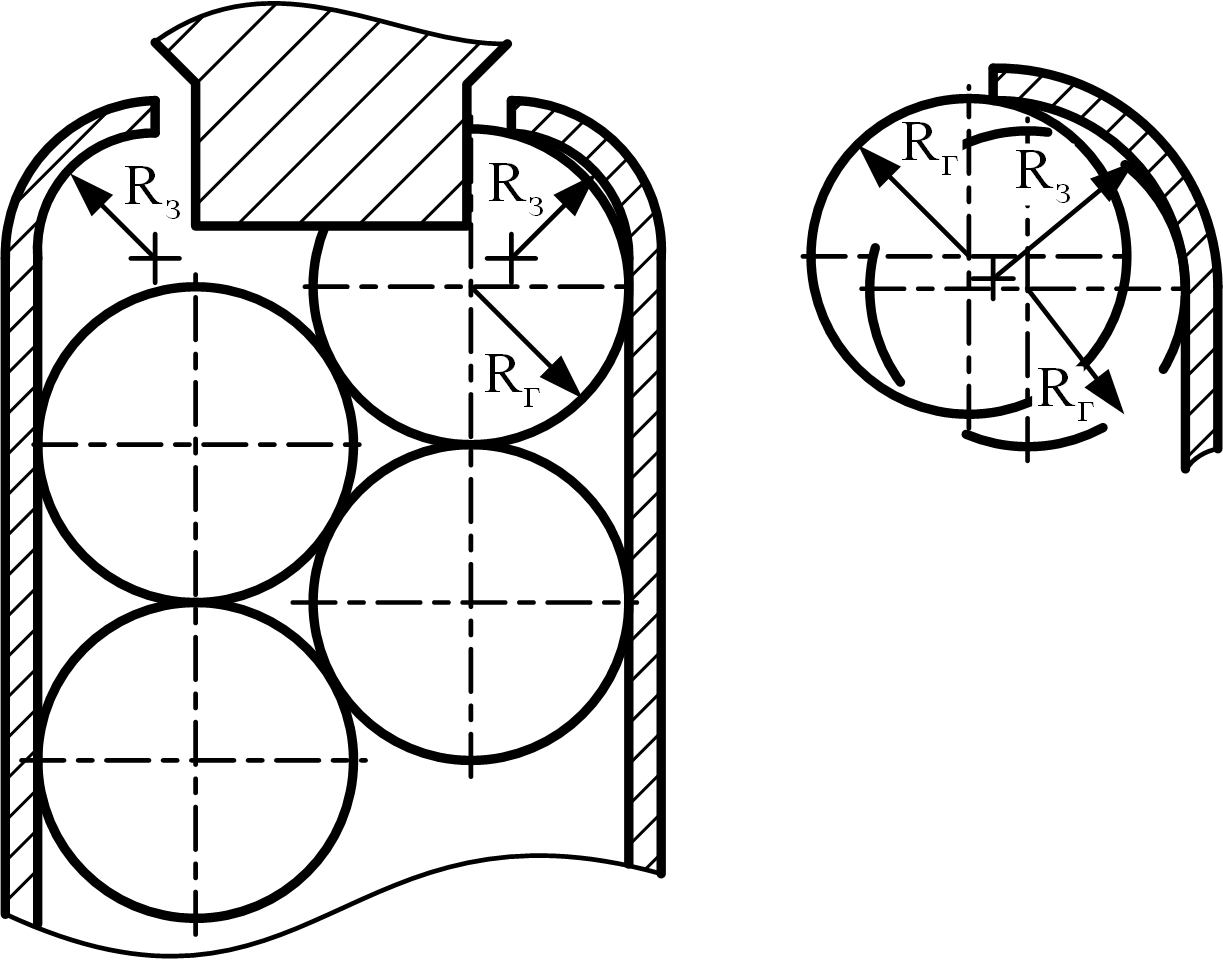

Рис. 6.15. Схема для определения радиуса загибов магазина:

1 – корпус магазина, 2 – патрон, 3 – досылатель

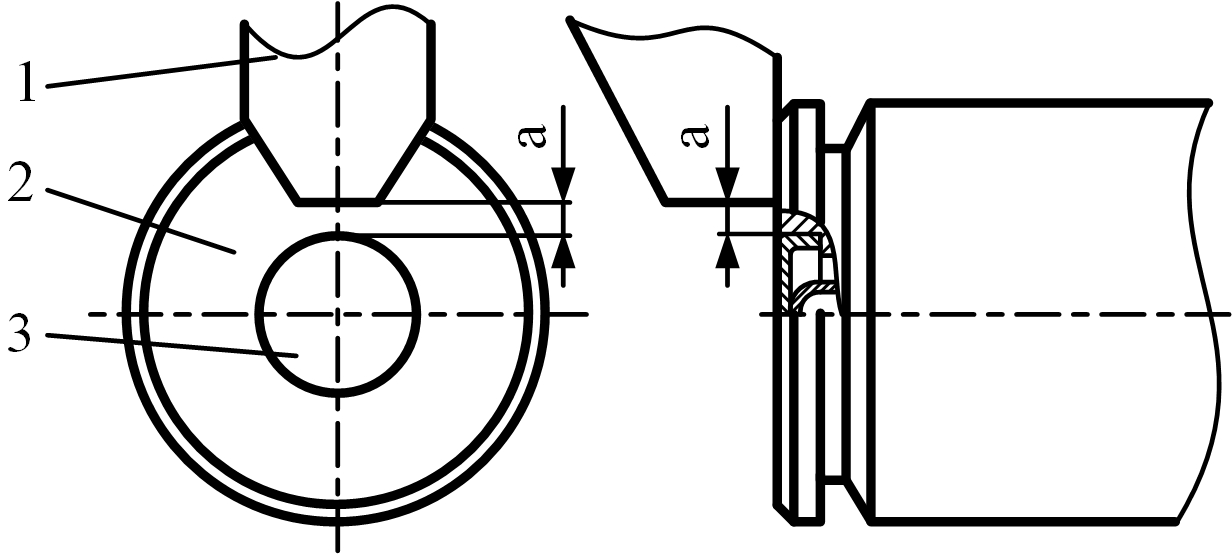

Рис. 6.16. Положение досылателя относительно капсюля патрона

(а – расстояние между капсюлем патрона и нижней кромкой досылателя):

1 – досылатель, 2 – дно гильзы, 3 – капсюль-воспламенитель

В противном случае положение патрона при подаче его будет изменяться, что отражается на площадке контакта затвора с фланцем гильзы, а также на траектории движения патрона при досылании. При досылании патрона затвор своей передней частью (досылателем) касается дна гильзы, что может привести к преждевременному воспламенению капсюля, поэтому необходимо предусмотреть расстояние «a» между капсюлем-воспламенителем и нижней кромкой досылателя (рис. 6.16).

Загибы магазина, ограничивая выход патрона в ствольную коробку, направляют его при досылании. Правильно выбранная длина загибов корпуса магазина обеспечивает надежное досылание патрона в патронник. Загибы магазина совместно с усилием подающей пружины контролируют положение патрона при его движении в патронник.

Загибы магазина определяют направление патрона до тех пор, пока усилие подающей пружины действует в пределах границ загибов (см. рис. 6.15). Если усилие пружины смещается за пределы загибов магазина, то патрон может повернуться пулей вверх, что приводит к утыканию патрона в верхнюю часть казенного среза ствола. Слишком длинные загибы долго удерживают патрон при досылании, что также приводит к утыканию патрона в казенный срез ствола (рис. 6.17).

а б

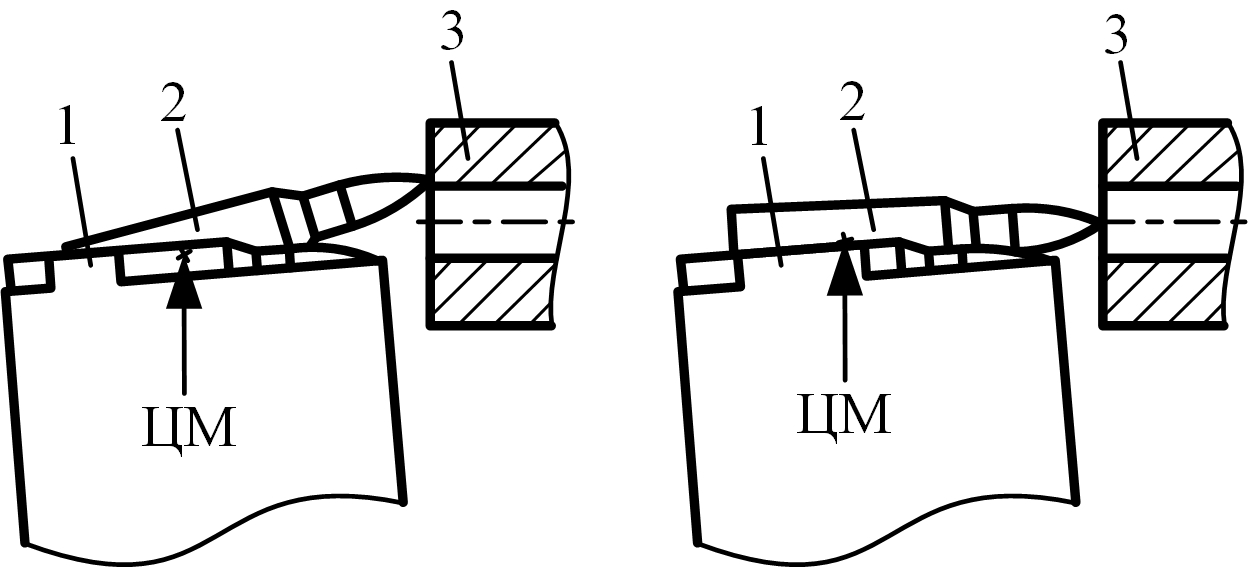

Рис. 6.17. Схема для определения длины загибов корпуса магазина:

а – короткие загибы, б – длинные загибы

(1 – корпус магазина, 2 – патрон, 3 – патронник ствола)

Значения X и Y (см. рис. 6.13) определяются по трафарету патрона прочеркиванием его движения из магазина в патронник, для того чтобы не было утыкания патрона в казенный срез ствола и чтобы фланец гильзы выходил из загибов магазина в тот момент, когда пуля вошла в патронник ствола. Загибы магазина должны быть такой длины, чтобы центр массы (ЦМ) патрона находился в пределах загибов до тех пор, пока пуля не войдет в патронник
