Лабораторна робота №7
Лабораторна робота №8
Лабораторна робота №9
Лабораторна робота №10
Лабораторна робота №11
Лабораторна робота №12
Практична робота №2
Лабораторн а робота № 7 Дослідження функціональних характеристик та вивчення конструктивних особливостей міжсистемних перетворювачів пэ та эпп.
1. Мета роботи : вивчення конструктивних особливостей електропневматичних перетворювачів ЭП та пневмоелектричних перетворювачів ПЭ-55М. Дослідження статичних характеристик цих перетворювачів.
2. Прилади та обладнання:
1. Нормувальний перетворювач Ш79 -1шт.
2. Міжсистемний перетворювач ЭП -1шт.
3. Міжсистемний перетворювач ПЭ-55М -1шт.
4. Магазин опору зразковий Р4831 -1шт.
5. Манометр зразковий МЗ -1шт.
6. Міліамперметр М325 -1шт.
7. Редуктор тиску повітря ПД 32А -1шт.
8. Компресор -1шт.
9. Градуювальні таблиці
Довідник ,, Промышленные приборы и средства автоматизации ’’ під ред. В. В. Черенкова.
3. Короткі теоретичні відомості.
3.1 Електропневматпичні перетворювачі
Електропневматичні перетворювачі призначені для пропорційного перетворення аналогового сигналу 0...5 мА в уніфікований пневматичний сигнал 20...100 кПа. Принцип дії таких пристроїв ґрунтується на зрівноважуванні зусиль, утворюваних електричним та пневматичним сигналами.
У
даному
разі здійснюється пневмосилова
компенсація зусиль, що діють з боку
електричного
сигналу.

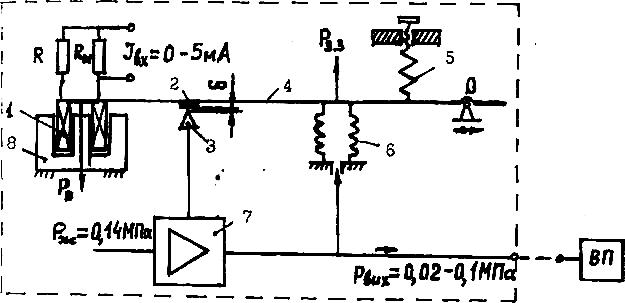

Рисунок 7.1 - Принципова схема елгктропневматичного перетворювача
Електропневматичний перетворювач складається з електромеханічного перетворювача, чутливого елемента типу сопло - заслінка, пневмопідсилювача та пристрою зворотного зв'язку (рисунок).
На електромеханічний перетворювач подається стандартний сигнал Івх = 0...5 мА від вимірювального блока. Цей струм, проходячи по витках котушки 1, яка знаходиться у полі постійного магніту 8, утворює зусилля Рв = К * Івх, де К - постійний коефіцієнт. Зусилля Рв передається важелю 4. Останній повертається відносно рухомої опори 0.
Одночасно змінюється зазор 8 між соплом 3 та заслінкою 2. Наприклад, із зростанням величини Івх збільшується значення Рв, зменшується значення 8, що призводить до зростання тиску Р на виході з пневмопідсилювача 7.
Вихідний тиск Рвих одночасно подається у сильфон 6 зворотного зв'язку. Цей сильфон перетворює тиск у зусилля Рзз = Рвих * S , де S - ефективна площа сильфона. Рівновага рухомої системи поновиться за умови, що Рв = Рзз, за відповідного співвідношення між значеннями Івх та Рвих перетворювача.
Для зменшення впливу коливань температури навколишнього середовища служить мідний шунт Rm та опір із манганінового дроту R.
Статична характеристика перетворювача Рвих = f (Івх) виставляється за допомогою пружини 5 установки "нуля" вторинного приладу ВП, та рухомої опори О, переміщення якої вздовж важеля 4 змінює коефіцієнт передачі системи і, тим самим, верхню межу вимірювань.
Клас точності таких перетворювачів — 0,6; 1,0.
