Сводная таблица режимов резания и норм времени

№	Наименование операции	Sо	V	n	P	N	To	Tшт
1	Токарная	0.05	300	1600	51.8	0.13	0.31	2
2	Сверлильная	0.135	4	1100	-	0.01	0.15	1.7
3	Фрезерная	-	188	935	-	4.3	0.062	2

1.2 Конструкторская часть

1.2.1 Конструирование и расчёт режущего инструмента

Расчет концевой фрезы Ø 2.5

2.1.1.Рассчитываю число зубьев

m=0.9 z=0.9

Принимаем 4 зуба

2.1.2.Определяю шаг зубьев фрезы

Окружной торцевой шаг

Sокр= = мм

Осевой шаг при w=20º

Sос *ctg w= *2.75=29мм

2.1.3.Проверяю полученные величины Sос и z на условия равномерного фрезерования.

C= = =0.93, условие обеспечено

В=27

2.1.4.Расчитываю конус Морзе.

Осевая составляющая силы резания

P^x =9,81*Cp*D^xp*So^yp*K_мp

К_м.р= ^0,75= ^0,75=0.682

P^x=9.81*68*10*0.4^0.7*0.682=2396 Н

Крутящий момент

Мср=9,81*См*D^zм*S_o^yм*К_мм

См=0,0345;zм=2;yм=0.8; К_мм=0,682

Мср=9,81*0,0345*10¹²*0,4^0,8*0,682=11,1Н*м

Определяю номер конуса Морзе хвостовика №1 dср=22,2

2.1.5 по справочнику принимаю L=99; l₁=22;h=2,4;r=1;r₁=1;f=1,2

1.2.2 Конструирование и расчёт измерительного инструмента

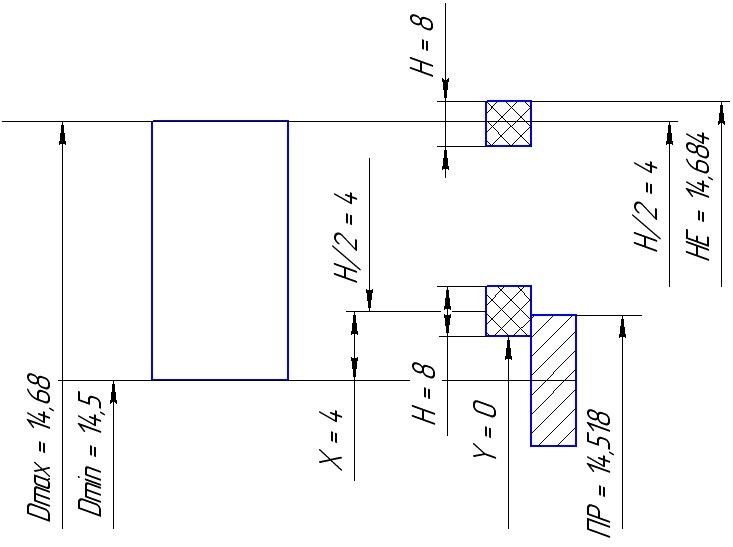

Калибр-пробка для контроля диаметра 14.518 Н7 ^(+0,018)

2.2.1 Исполнительные размеры проходных калибров-пробок Пр_п с номинальным размером отверстия до 180 мм определяются по формуле:

Пр_п = D_min + Δ_o + H_k/2 = 14.5 + 0,014 + 0,008/2 = 14,518 мм

D_min – наименьший предельный размер изделия, мм

Δ_o – отклонение середины поля допуска на изготовление проходного калибра для отверстия относительно предельного размера изделия, мм

H_k – допуск на изготовление калибров, мм

2.2.2 Исполнительные размеры непроходных калибров-пробок НЕ_п с номинальным размером отверстия до 180 мм

НЕ_п = D_max + H_k/2 = 14,68 + 0,008/2 = 14,684 мм

D_max – максимальный предельный размер изделия, мм

2.2.3 Предельный размер изношенного калибра Пр_и с номинальным размером отверстия до 180 ммПр_и = D_min – y_в = 14.5 – 0 = 14,5 мм

1.3 Охрана труда и промышленная санитария.

1.3.1 Охрана труда на участке. Мероприятия по охране труда.

Мероприятия по охране окружающей среды - запланированная конкретная деятельность организации, направленная на выполнение целей в области, охраны труда определяемых требованиями законодательных и иных нормативных правовых актов, а также политикой организации в области охраны труда; является составной частью системы управления охраны труда (СУОТ), обеспечивает осуществление программ по охране труда.

В соответствии с ГОСТ Р 12.0.006—2002 "Общие требования к управлению охраной труда в организации" и с международными стандартами по СУОТ необходимо вводить и поддерживать порядок непрерывного выявления опасных факторов, оценки риска и принятия мер для снижения уровня риска, разрабатывать профилактические и корректирующие мероприятия на основе результатов мониторинга условий труда.
