Результаты расчетов сводим в таблицу.
№ доп |
N чел |
q ч/чел |
Qчас нм3/час |
|
qn, нм3/час |
I |
25280 |
0.01258 |
318,0224 |
2025 |
0.15705 |
II |
18960 |
0.01258 |
238,5168 |
1370 |
0.1741 |
A |
18960 |
0.01258 |
238,5168 |
1140 |
0.20923 |
,
м
Определение транзитных, путевых, эквивалентных и расчетных расходов газа.

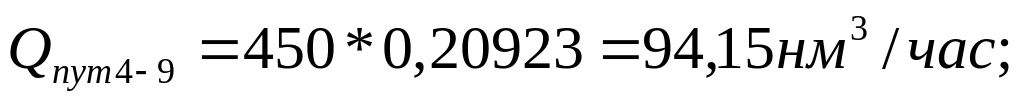

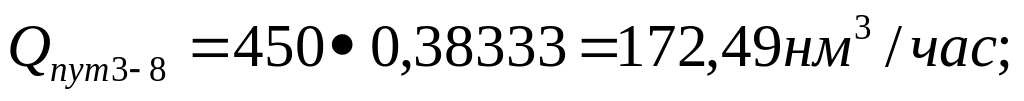

а)Определение путевых расходов газа участков газопровода низкого давления.

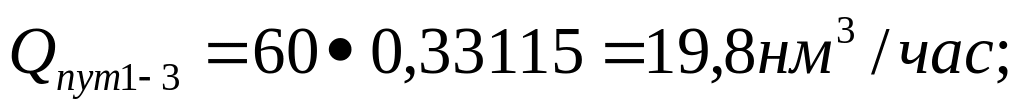

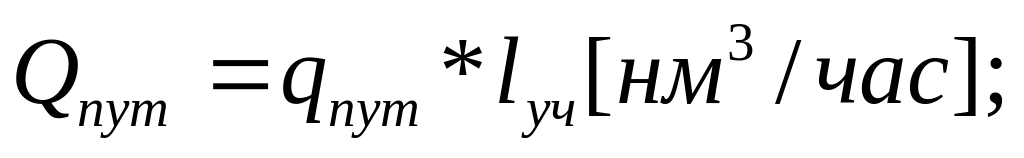

Qпут – путевой расход газа [нм3/час];
-
удельный путевой расход газа [нм3/час];
-
длина участка [м];

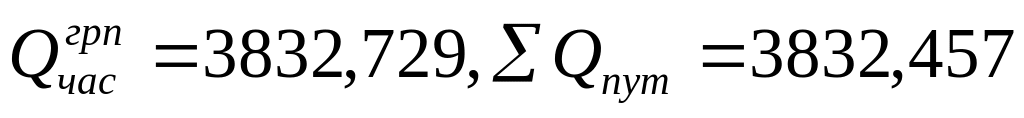

Проверка:
б) Определение эквивалентных расходов газа на участках газопровода низкого давления.
Qпут – путевой расход газа [нм3/час];

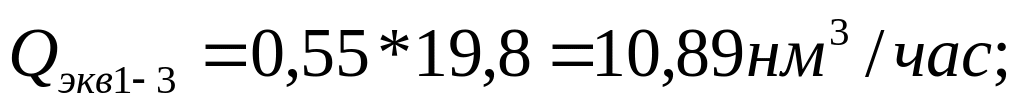

0,55 – среднее значение для реальных газовых сетей.

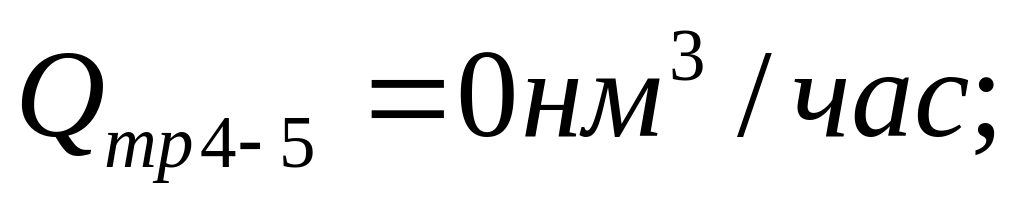

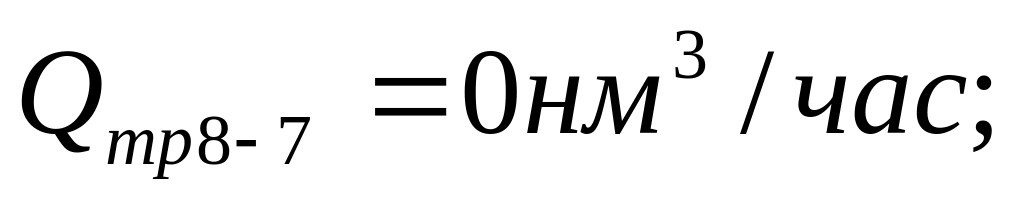

в) Определение транзитных расходов газа.
Qпут – путевой расход газа [нм3/час];

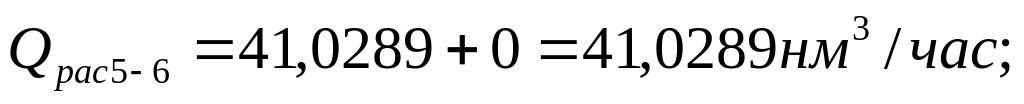

г) Определение расчетных расходов газа на участках газопровода низкого давления.
Qпут – путевой расход газа [нм3/час];
-
транзитный расход газа [нм3/час];
Таблица № 3
Результаты расчета удельно-путевых, путевых, эквивалентных, транзитных и расчетных расходов газа.
№ уч-ка |
Длина уч-ка l,м. |
Удельно-путьевой расход газа qуд, (нм3/час) |
Расход газа (нм3/час) |
|||
Qпут |
Qэкв |
Qтр |
Qрас |
|||
0-1 |
125 |
0,15705 |
19,631 |
10,79705 |
794,921 |
805,72305 |
1-2 |
175 |
0,33115 |
57,951 |
31,87305 |
227,496 |
265,36905 |
1-3 |
60 |
0,33115 |
19,8 |
10,89 |
470,048 |
480,938 |
2-6 |
475 |
0,15705 |
74,598 |
41,0289 |
74,598 |
115,6269 |
2-7 |
450 |
0,1741 |
78,3 |
43,065 |
0 |
43,065 |
3-4 |
240 |
0,36628 |
87,90 |
48,345 |
168,748 |
287,093 |
3-8 |
450 |
0,38333 |
172,49 |
94,8695 |
40,91 |
135,7795 |
4-5 |
475 |
0,15705 |
74,598 |
41,0289 |
0 |
41,0289 |
4-9 |
450 |
0,20923 |
94,15 |
51,7825 |
0 |
51,7825 |
5-6 |
475 |
0,15705 |
74,598 |
41,0289 |
0 |
41,0289 |
7-8 |
235 |
0,1741 |
40,91 |
22,5005 |
0 |
22,5005 |

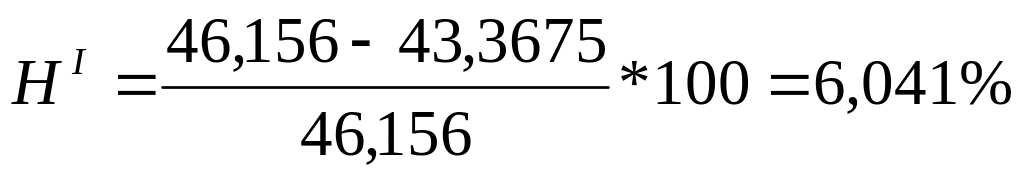

Гидравлический расчет кольцевого газопровода сети низкого давления.
Таблица №4
Таблица гидравлического расчета кольцевого газопровода низкого давления.
№ уч-ка |
№ кол. |
l.м |
Qрасч. |
Ду, мм. |
hcр |
|
|
Сумма
|
|||
1-2 |
I
|
175 |
265,36905 |
200 |
0,019 |
3,325 |
4,235 |
43,3675 |
|||
2-6 |
475 |
115,6269 |
125 |
0,048 |
31,825 |
35,0075 |
|
||||
6-5 |
475 |
41,0289 |
125 |
0,028 |
32,3 |
35,53 |
|||||
|
|
|
|
|
|
|
|
||||
1-3 |
60 |
480,938 |
200 |
0,061 |
3,66 |
4,026 |
|
||||
3-4 |
240 |
287,093 |
200 |
0,025 |
6 |
6,6 |
46,156 |
||||
4-5 |
475 |
41,0289 |
150 |
0,068 |
32,3 |
35,53 |
|||||
|
|||||||||||
1-3 |
II |
60 |
480,938 |
200 |
0,071 |
3,66 |
4,26 |
43,208 |
|||
3-8 |
450 |
135,7795 |
125 |
0,057 |
23,4 |
25,74 |
|||||
8-7 |
235 |
22,5005 |
70 |
0,062 |
12,22 |
13,442 |
|||||
|
|
|
|
|
|
|
|||||
1-2 |
175 |
265,36905 |
200 |
0,022 |
3,85 |
4,235 |
40,865 |
||||
2-7 |
450 |
43,065 |
80 |
0,074 |
33,3 |
36,63 |
|||||
|
|
|
|
|
|
|
|||||
|
|||||||||||
