К) Определение часового расхода газа на учреждение здравоохранения.

; [нм³/час]

где, - часовой расход газа на учреждения здравоохранения; нм³/час;

- коэффициент часового максимума;

- годовой расход газа на учреждения здравоохранения; м³/год.

Пример расчёта.

; [нм³/час]

Ведомость газопотребления
№	Наименование потребления		Годовой расход газа м3/год	Часовой расход газа м3/час	Давление
1.	Хозяйственно-бытовые потребители		9987194,507	3841,228	Низкое
2.	Коммуникабельно-бытовые предприятия
	А)	Прачечные	861963,763	331,524	Среднее
	Б)	Хлебозавод и пекарня	2413143,958	402,190	Среднее
	В)	Бани	2865291,665	1061,219	Среднее
	Г)	Столовые и рестораны	3124269,950	1562,134	Низкое
	Д)	Учреждения здравоохранения	152907,391	61,162	Среднее

Определение необходимого количества грп. (газорегуляторный пункт)

Газорегуляторный пункт служит для снижения уровня газа и поддержания его на заданном уровне.

В ГРП входит газ среднего давления, а выходит низкого давления.

Радиус действия ГРП один (1) километр. Если расстояние больше одного километра, то ставится два ГРП. R грп ≤ 1 км.

где, – коэффициент необходимого количества ГРП. Для 1-го ГРП n ≤ 1

- часовой расход газа на низкое давление; нм³/час;

- оптимальный расход газа ГРП

от 1500 - 4000 нм³/час;

Определение часового расхода газа на низкое давление.

где, - часовой расход газа на низком давлении ;

- часовой расход газа на хозяйственно-бытовое потребление ;

- часовой расход газа на мелкое коммунально-бытовое потребление ;

Пример расчёта.

Вывод.

0,9 < 1 - следовательно, к установке принимаем один газорегуляторный пункт.

Ведомость газопотребления.

(Пример заполнения)

Таблица расчётов №1.

Гидравлический расчет для сети низкого давления.

а) Длина участков газопровода низкого давления:

l_0-1=125м;

l_1-2=175м;

l_1-3=60м;

l_2-7=450м;

l_2-6=275м;

l_3-8=450м;

l_3-4=240м;

l_4-5=475м;

l_4-9=450м;

l_5-6=475м;

l_8-7=235м;

б) Определение численности населения по кольцам.

N_I-IV-A=N₁+N₂+N₃+…+N₃₀ [чел];

N_I-IV-A – численность населения по кольцам [чел];

N_1,,,30 - численность населения квартала [чел];

N=N₁+N₂+N_A

N=24279.5+9711.8+14567.7=48559

в) Определение удельного расхода газа приходящегося на одного человека.

– удельный расход газа приходящегося на 1 чел.

- часовой расход газа для сети низкого давления; нм³/час;

– численность населения района (города); чел;

г) Определение расхода газа по кольцам.

- часовой расход газа по определенному кольцу; .

- удельный расход газа приходящегося на 1 чел;

– численность населения по определенному кольцу; чел.

д) Определение длины питающего контура для каждого кольца.

- длина питающего контура для n-ого кольца.

-ая длина участка газопровода низкого давления; м.

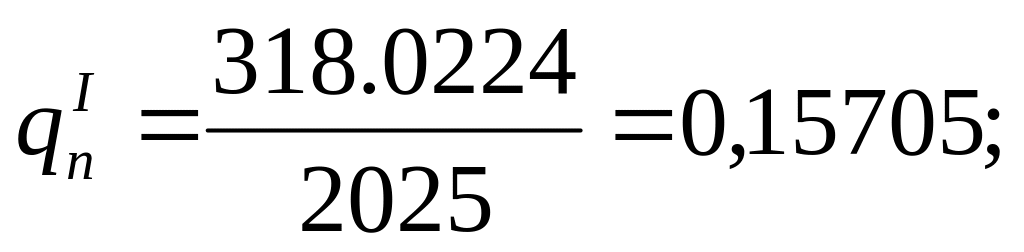

е) Определение удельно-путевого расхода газа для каждого кольца.

- удельно-путевой расход газа n-го кольца.

- часовой расход газа по n-му кольцу.

- длина питающего контура для n-го кольца; м.

Таблица №2.
