6.1 Гидравлический расчет участка «насосная станция – резервуар

для хранения дизельного топлива Дл»

Гидравлический расчет технологических трубопроводов начинается с

предварительного определения внутреннего диаметра трубопровода:

(6.1.1)

где Q – производительность ПРУ резервуара, м³/ч;

ϑ – скорость движения жидкости в трубопроводе, м/с.

Предварительно принимаем скорость движения по табл. 4.3 прил. 4 [3].

Данный трубопровод является всасывающим принимаем ϑ = 1,5 м/с.

Принимаем ближайший больший диаметр по сортаменту. Согласно

прил. 5 принимаем наружный диаметр Dн = 480 мм и толщину стенки

δ=8 мм. Уточняем внутренний диаметр трубопровода по формуле 6.1.2:

(6.1.2)

После этого определяем фактическую скорость движения жидкости в

трубопроводе, выражая ее из формулы (6.1.1):

(6.1.3)

Определяем режим течения жидкости. Для определения режима течения

находим число Рейнольдса и его предельные значения. Число Рейнольдса

необходимо определять для наихудших условий, то есть для максимальной

расчетной вязкости (при минимальной температуре) по формулам:

, (6.1.4)

, (6.1.5)

, (6.1.6)

где ν – вязкость при минимальной температуре, м²/с;

– эквивалентная шероховатость труб, мм.

Согласно прил. 12 принимаем новые бесшовные стальные трубы с

= 0,02 мм.

000

Режим течения ламинарный. В данном случае коэффициент гидравлического

сопротивления λ определяется по формуле Шифринсона:

(6.1.7)

(6.1.8)

= 0,0089

Потери напора по длине трубопровода с учетом местных сопротивлений

определяются по формуле Дарси-Вейсбаха:

(6.1.9)

где l – длина рассматриваемого участка, м;

ξ– коэффициент местных сопротивлений.

Длину участка и наличие местных сопротивлений определяем согласно

рис.1; а коэффициенты местных сопротивлений – согласно прил. 9.

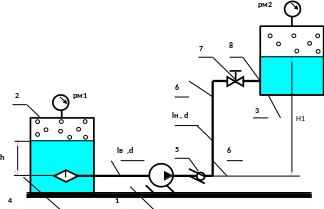

Рис. 1 Расчетная схема перекачки нефтепродуктов.

На данном участке имеются следующие местные сопротивления:

- задвижка (полностью открытая) – 2 шт. ( ξ= 0,15);

- фильтр – 1 шт. (ξ = 1,70);

- колено плавное с углом поворота 90⁰ – 2 шт. ( ξ= 0,23);

- вход в резервуар -1шт.( ξ= 1)

- выход из НС – 1шт.(ξ=1)

Определим высоту взлива жидкости в резервуаре по формуле:

(6.1.10)

где ,

Н_взл – высота взлива, м;

k_и – коэффициент использования для резервуара;

Н_р – высота резервуара, м.

Согласно прил.3 принимаем k_и = 0,85.

Согласно табл.1 принимаем Н_р = 18,0 м.

Определяем полные потери напора на участке по формуле:

(6.1.11)

где – разность геодезических отметок трубопровода, м.

В рамках курсовой ориентировочно можно принять = 0,5 м.

Так как максимальный напор принятого насоса составляет 34,5 м, то для

перекачки дизельного топлива Дл по данному участку его будет достаточно.
