13.Опеределение режима работы насоса обеспечивающего увеличение подачи на 15%.

Во многих случаях в соответствии с эксплуатационными режимами элементов СЭУ, а также с изменением потребления воды в бытовых системах необходимо изменять характеристики насосов или трубопроводов. Изменение характеристик, выполняемое для обеспечения требуемой подачи, называют регулированием режимов работы насоса.

Широко применяют следующие способы регулирования подачи: дросселированием — изменением открытия клинкета или клапана у насоса; перепуском части расхода из напорного трубопровода во всасывающий по обводному трубопроводу; изменением частоты вращения вала насоса.

Дросселирование — наиболее доступный во всех системах способ регулирования. Подачу насоса можно изменять тем или иным перекрытием клинкета (клапана) у насоса на нагнетательном трубопроводе, т. е. введением дополнительного гидравлического сопротивления в трубопроводе. Иногда регулирование осуществляют частичным перекрытием клинкета на всасывающем трубопроводе. Однако такой способ регулирования может быть применен лишь при незначительных изменениях подачи, так как увеличение гидравлического сопротивления на всасывании и связанное с этим углубление вакуума на входе жидкости в рабочее колесо насоса приводят к выделению газов и паров, подсосу воздуха, усилению явлений кавитации и срыву подачи.

Напор при увеличении подачи на 15% определим по формуле :

(13.1)

где,

-напор, увеличенный на 15%;

-число оборотов насоса, об./мин;

-число оборотов,увеличенное на 15 %.

Определим число оборотов при увеличении на 15% по формуле: (13.2)

где,

-подача насоса, увеличенная на 15 %;

- число оборотов насоса, об./мин;

-подача насоса.

Тогда напор при увеличеннии на 15% будет равен (по формуле 13.1):

14. Определение рабочей точки системы насоса - гидравлическая сеть.

Точка, в которой пересекаются характеристики насоса и системы, является рабочей точкой системы и насоса. Это означает, что в этой точке имеет место равновесие между полезной мощностью насоса и мощностью, потребляемой трубопроводной сетью. Напор насоса всегда равен сопротивлению системы. От этого зависит также подача, которая может быть обеспечена насосом.

При этом следует иметь в виду, что подача не должна быть ниже определенного минимального значения. В противном случае это может вызвать слишком сильное повышение температуры в насосной камере и, как следствие, повреждение насоса. Во избежание этого следует неукоснительно соблюдать инструкции производителя.

Рабочая точка за пределами характеристики насоса может вызвать повреждение мотора. По мере изменения подачи в процессе работы насоса также постоянно смещается рабочая точка. Найти оптимальную расчетную рабочую точку в соответствии с максимальными эксплуатационными требованиями входит в задачи проектировщика.

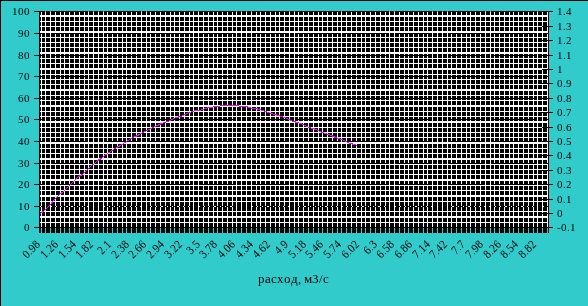

Определение рабочей точки насоса
температура	50	50	50	50	50
кинем. вязкость жидкости (нефть), м^2/с	при t=20	при t=40	коэф. бетта	расчетная
	2,50E-05	1,50E-05	-2,55E-02	1,94E-05
Абсол. шероховатость м	0,0005	0,0005	0,0005	0,0005	0,0005	0,0005
Динамический коэф. вязкости , Па*с	1,70E-02	1,70E-02	1,70E-02	1,70E-02	1,70E-02	1,70E-02
Расход жидкости Q, м^3/с	0,000001	0,02	0,04	0,06	0,08	0,1
Давление избыточное в сеч н-н, МПа.	0,01	0,01	0,01	0,01	0,01	0,01
Диаметр D2 второго сечения к-к, м	0,6	0,6	0,6	0,6	0,6	0,6
Сила R, Н	3000	3000	3000	3000	3000	3000
Давление избыточное в сеч. к-к, MПа	0,011	0,011	0,011	0,011	0,011	0,011
Напор насоса	34,5	34,5	34,5	34,5	34,5	34,5
коэфф. полезного действия насоса	0	0,4	0,64	0,75	0,64	0,47
Всасывающий трубопровод
Высота всасывания H1, м	1,7	1,7	1,7	1,7	1,7	1,7
Длина трубопровода l1, м	30	30	30	30	30	30
Диаметр трубопровода d1, м	0,14	0,14	0,14	0,14	0,14	0,14
Cумма коэф.местных.сопротивлений	7,54	7,54	7,54	7,54	7,54	7,54
Число Рейнольдса Re1	4,70E-01	9,39E+03	1,88E+04	2,82E+04	3,76E+04	4,70E+04
Коэффициент трения lambda1	136,311	0,035	0,032	0,031	0,030	0,029
Коэффициент Кориолиса	2	1	1	1	1	1
Потери напора h1	0,00	1,31	4,97	10,94	19,21	29,77
Нагнетательный трубопровод
Высота нагнетания hн, м	15	15	15	15	15	15
Длина трубопровода L2, м	300	300	300	300	300	300
Диаметр трубопровода d2, м	0,18	0,18	0,18	0,18	0,18	0,18
Cумма коэф.местных сопротивлений	3,64	3,64	3,64	3,64	3,64	3,64
Число Рейнольдса Re2	3,65E-01	7,30E+03	1,46E+04	2,19E+04	2,92E+04	3,65E+04
Коэффициент трения lambda2	175,257	0,036	0,032	0,030	0,029	0,029
Коэфициент Кориолиса	2	1	1	1	1	1
Потери напора h2	0,00	2,03	7,25	15,45	26,57	40,61
Потребный напор	17	20	29	43	63	87
