11. Подбор устройства слива-налива светлого нефтеподукта.

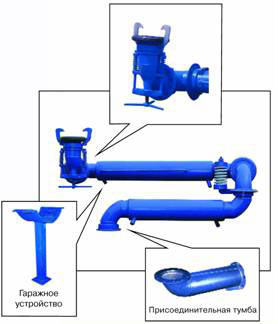

Установки нижнего слива УСН предназначены для слива маловязких жидкостей через нижний сливной прибор из железнодорожных вагонов-цистерн.

Модификация установок УСН:

• УСН-175/150 Пп – установка нижнего слива с подогревательной рубашкой трубопровода.

Технические характеристики:

1. Условный проход, м – 150/75

2. Диапазон обслуживания установок УСН 150/75, м – 4,6

3. Диапазон обслуживания установок УСН 150/75Пп, м – 4,6

4. Применяемость:

• Нефть;

• Нефтепродукты;

• растительные масла;

• спирты (в т.ч. пищевые);

5. Климатическое исполнение – У, ХЛ.

12.Определить метод прогрева высоковязких нефтепродуктов.

Если светлые нефтепродукты (бензин, керосин) легко транспортируются по трубопроводам в любое время года и операции сними не вызывают особых затруднений, то операции с темными нефтепродуктами (мазутом, смазочными маслами) вызывают значительные трудности. Объясняется это тем, что темные нефтепродукты при понижении температуры воздуха становятся более вязкими и транспортирование их без подогрева становится невозможным. Подогрев осуществляется как при хранении, так и при транспортировке, приемо- раздаточных операциях.

Для подогрева применяют различные теплоносители: водяной пар, горячую воду, горячие газы и нефтепродукты, электроэнергию. Наибольшее применение имеет водяной пар, обладающий высоким теплосодержанием и теплоотдачей, легко транспортируемый и не представляющий пожарной опасности, обычно используют насыщенный пар давлением 0,3-0,4 МПа, обеспечивая нагрев нефтепродукта до 80-100С.

Определим общее количество теплоты по формуле 12.1:

(12.1)

Мощность парового двигателя определим по формуле 12.2: (12.2)

где,

-общее количесиво теплоты;

-время работы парового двигателя, принимаем 1 час(3600 секунд).

Так как нагрев длится 3 часа то мощность нагревателя составит:

155,3/3=51,8 кВт

Энтальпия (термодинамический потенциал, характеризующий состояние системы в термодинамическом равновесии при выборе в качестве независимых переменных давления, энтропии и числа частиц) влажного насыщенного пара на входе в теплообменник определяется: (12.3)

где,

-принимаем 546,3 при t_н=130⁰С;

-теплота парообразования при t_н=130⁰С принимаем 2174,4;

-степень сухости насыщенного пара принимаем 0,9.

Энтальпию конденсата определяем по формуле : (12.4)

Определяем требуемый расход пара : (12.5)

где,

-мощность нагревателя;

-энтальпия влажного насыщенного пара;

-энтальпия конденсата .
