УДК 622.272.06 (075.8)
Бурчаков А. С., Гринько H. К., Черняк И. Л. Процессы подземных горных работ. Изд. 2, перераб. и доп. M., «Недра». 1976. 408 с*
В книге рассмотрен комплекс производственных процессов, выполняемых при подземной разработке пластовых месторождений: технологические схемы очистных работ в различных горно-геологических условиях, процессы подземного транспорта, поддержания выработок, проветривания, борьбы с газом и пылью. Приведены также данные по проектированию отдельных процессов на угольных шахтах и по рациональной организации работ. По сравнению'с первым изданием книга коренным образом переработана: в соответствии с новой программой изменена структура книги, отдельные технологические процессы рассмотрены в пределах выемочного поля, а затем по шахте в целом. Показана взаимосвязь процессов в общей технологической цепи шахты. Книга предназначена в качестве учебника для студентов горных вузов и факультетов, обучающихся по специальности «Технология и комплексная механизация подземной разработки месторождений полезных ископаемых». Табл. 47, ил. 166, список лит. — 72 назв.
Предисловие
В «Основных направлениях развития народного хозяйства СССР на 1976—1980 годы» намечено увеличение добычи угля в 1980 г. до 790—810 млн. т. Для ускорения темпов роста добычи и дальнейшего повышения эффективности работы угольной промышленности предусмотрены широкие масштабы совершенствования техники и технологии ведения работ. Решение этих задач в значительной степени зависит от качества подготовки кадров.
- В целях совершенствования программы обучения в горных вузах Министерством высшего и среднего специального образования СССР утвержден новый учебный план специальности 0202, в который, в частности, включен курс «Процессы подземных горных работ». Изучение этого курса должно вооружить студентов научно обоснованными методами ведения производственных процессов как в отдельных звеньях технологической схемы шахты, так и в их совокупности. Методы эти рассматриваются в зависимости от горно-геологических, горнотехнических и социально-экономических факторов.
В результате быстрого развития техники и в связи с разнообразием горно-геологических условий залегания угольных пластов разработано большое число способов и схем выполнения как етдель-ных процессов, так и их совокупности, причем технологические схемы все время совершенствуются, менее эффективные заменяются более эффективными. В связи с этим авторы стремились изложить в учебнике основы, которые являются относительно стабильными и изменяются >в меньшей степени, чем техника выполнения отдельных процессов и операций.
При работе над курсом авторы считали, что основной особенностью процессов подземных горных работ является их неразрывная связь со свойствами объекта (угольного пласта), а также окружающих его пород. Поэтому технологические процессы рассматриваются в связи и во взаимодействии с окружающими породами.
В отличие от учебника «Технология, механизация и автоматизация производственных процессов подземных разработок», изданного в 1968 г., в данном учебнике излагаются лишь основные технологические характеристики горных машин, так как изучение конструкций машин и приемов их обслуживания и управления ими предусмотрено специальными дисциплинами.
При рассмотрении отдельных процесов и технологических схем сделана попытка систематизировать их и показать их взаимосвязь. Авторы стремились изложить научные и методические принципы выполнения процессов и иллюстрировать их конкретными примерами работы, дать способы расчета рациональных параметров для конкретных горно-геологических условий с учетом надежности процессов, а также осветить способы проектирования процессов и определения их экономической эффективности.
В подготовке рукописи и подборе материалов большую помощь авторам оказали кандидаты техн. наук Б. Д. Терентьев, М. Г. Котов, А. И. Шарков, Е. В. Шибаев.
Авторы искренне признательны рецензентам профессорам докторам технических наук С. С. Квону и В. А. Мичкову и всем специалистам, высказавшим свои замечания, при просмотре рукописи.
I. Современное состояние и пути совершенствования технологии подземной добычи угля
1.1. Общие положения
Под технологией добычи угля понимается совокупность производственных процессов, осуществляемых в определенной последовательности в пространстве и времени с целью получения готовой продукции.
Процесс труда, имеющий определенное технологическое и организационное содержание, направленный на создание конкретных материальных благ и характеризующийся постоянством главного предмета труда, называется производственным п р о -ц е ссо м.
Производственный процесс представляет собой совокупность рабочих процессов.
Рабочий процесс — четко очерченная и отличающаяся по своей организационной структуре и технологическому содержанию часть работы (например, возведение призабойной крепи). Рабочие процессы, в свою очередь, делятся на операции.
Операция — совокупность рабочих действий (приемов), характеризующаяся однородностью технологического содержания, единством и неизменностью исполнителей, рабочего места, оборудования и рабочих приспособлений. Операции делятся на основные, вспомогательные и подготовительно-заключительные.
Основные операции вносят изменения в форму, положение или состояние объекта работы (предмета труда). Они определяют содержание и конечную цель процесса.
Вспомогательные операции сопутствуют основным, но не вносят изменений в форму, положение или состояние предмета труда (замена зубков на исполнительном органе комбайна, зачистка лавы и др.).
Подготовительн о-з аключительные операции связаны с подготовкой и уборкой рабочего места и оборудования в начале и конце смены или с завершением работы в течение смены (прием и сдача смены, осмотр и приведение в безопасное состояние рабочего места и др.).
Добыча угля в шахте складывается из большого числа взаимосвязанных процессов, последовательность выполнения которых представляет собой технологическую схему производственных процессов шахты.
Эти процессы, различающиеся по назначению, средствам механизации и условиям выполнения, подразделяются на главные и вспомогательные. К главным относятся процессы очистных работ, транспортирование в пределах выемочного поля и по магистральным
выработкам, а также подъем. Вспомогательными производственными процессами являются: проведение и поддержание подготовительных выработок, проветривание, водоотлив, осушение, кондиционирование воздуха и дегазация.

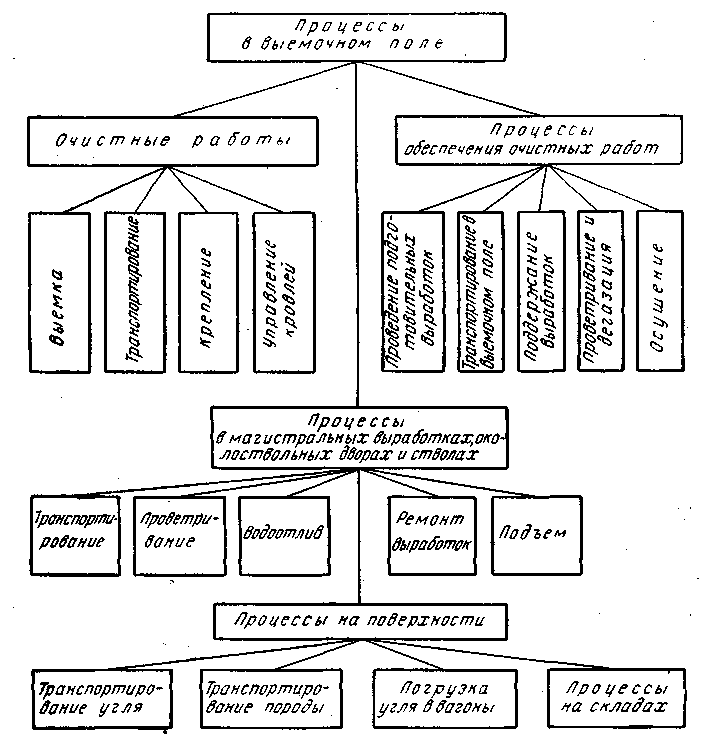

Рис. 1.1. Схема процессов, выполняемых в шахте
Число вспомогательных процессов в технологической схеме шахты и их характер не изменяют основы технологической схемы. Будет ли система водоотлива централизованной, привязанной к околоствольному двору, или участковой, с выдачей воды по скважинам, будут ли вестись подготовительные работы машинным или буровзрывным способом — основа технологической схемы сохранится прежней. Однако отдельные звенья оказывают существенное влияние на функциональную характеристику технологической .схемы. Так, система проветривания горных выработок непосредственно
влияет на ведение очистных работ, зачастую ограничивая интенсивность выемки угля, изменяя транспортную систему на участке, допуская или отвергая какой-либо способ выемки. Примерно то же можно сказать о проведении горных выработок, поддержании в рабочем состоянии капитальных и подготовительных выработок и др. Отдельные процессы группируются по месту их выполнения. По этому признаку можно выделить три уровня производственных процессов шахты (рис. 1.1).
Первым уровнем является выемочное поле, главными процессами
в котором являются работы, выполняемые в очистном забое, и транспортирование в выемочном поле. Вспомогательными процессами являются проведение и поддержание выработок, а также их провет-
'ривание и осушение.
Вторым уровнем являются магистральные выработки, около-
ствольные дворы и стволы. Здесь главными являются процессы транспортирования по наклонным и горизонтальным выработкам и в околоствольном дворе и подъем. Вспомогательными процессами являются водоотлив, проветривание и ремонт выработок.
Третьим уровнем является поверхность шахты, главными про-
цессами на которой являются транспортирование породы и процессы на складах.
Технологические схемы производственных процессов могут изменяться как при изменении горно-геологических условий, так и средств
. механизации.
В зависимости от комбинации способов выемки и крепления технологическая схема производственных процессов в очистном забое будет различна. Еще более разнообразны возможные сочетания процессов, если рассматривать их применительно к выемочному полю или по шахте в целом.
В зависимости от горно-геологических условий изменяются способы и средства выполнения как главных, так и вспомогательных процессов. При этом изменяется и трудоемкость их выполнения. Если принять трудоемкость работ по добыче за 100%, то затраты труда на отдельные процессы составляют (средние данные по шахтам СССР на 1/I 1975 г.):
|
Трудоемкость, % |
|
Добыча угля |
100 |
|
Подземные работы . ............ |
795 |
|
В том числе: ...................... |
|
|
очистные работы .................. |
301 |
|
подготовительные работы ......... |
167 |
|
подземный транспорт ..... .......... |
114 |
|
содержание и ремонт выработок и откаточных путей вентиляция и борьба с угольной пылью |
8,4 12 |
|
водоотлив . ................ |
1 1 |
|
обслуживание и ремонт общешахтных механизмов н установок ................... |
0,7 |
|
подъем (подземная часть) ............. |
2,7 |
|
обогащение и контроль качества угля в шахте . . . прочие ....................... |
0,2 7.0 ' |
|
Трудоемкость, % |
||
Работы на поверхности ................ |
20,5 |
|
В том числе: |
|
|
подъем (на поверхности) .............. |
2,1 |
|
откатка .............. - ....... . |
1,6 |
|
обогащение и контроль качества угля на поверхно- |
|
|
сти ....................... |
2,5 |
|
вентиляция и освещение .............. |
2,1 |
|
ремонт шахтных машин, механизмов и оборудования |
1,8 |
|
обслуживание оборудования и стационарных уста- |
|
|
новок на поверхности .............. |
2,9 |
|
хранение, доставка и обработка крепежных и про- |
|
|
чих материалов ................. |
1,2 |
|
производственно-хозяйственное обслуживание шахты |
4,5 |
|
работы на угольных складах и погрузка ..... |
1,4 |
|
прочие ..... . ...... ........... |
0,4 |
1.2. Современное состояние и пути совершенствования технологии подземной разработки угля
Угольные месторождения и бассейны СССР характеризуются большим разнообразием горно-геологических условий. Расяределение подземной добычи угля по пластам различных мощности и углов падения (за 1975 г.) приведено в табл. 1.1.
Технология добычи угля постоянно совершенствуется во всех горно-геологических условиях. Внедряются прогрессивные способы подготовки шахтных полей, рациональные системы разработки и их параметры, эффективные способы управления горным давлением и средства механизации очистных и подготовительных работ.
С внедрением механизированных комплексов возрастает удельный вес наименее трудоемкого способа управления кровлей — полного обрушения (в 1970г. — 92%, в 1975г. — 95%) и снижается применение частичной закладки (соответственно 7 и 4%) при примерно постоянном уровне других способов управления кровлей (полная закладка 0,7%).
Таблица 1.1
|
Добыча угля из действующих пав (%) |
|
||
|
на пластах |
|
||
Пласты |
|
|
|
Итого из действую- |
|
тонких (до 1,2 м) |
средней мощности (1,2—3,5 м) |
мощных (более 3,5 м) |
щих лав, % |
Пологие и наклонные |
26,8 |
50,5 |
10,0 |
87,3 |
(0-^35°) |
|
|
|
|
Наклонные и крутые |
5,3 |
3,9 |
3,5 |
12,7 |
(35—90°) |
|
|
|
|
Всего |
32,1 |
54,4 |
13,5 |
100,0 |
Значительно повысился уровень механизации навалки в очистных забоях — с 88,1% общей добычи угля, требующей навалки, в 1971 г. до 94,5% в 1975г.
Внедрение современных средств высокоэффективной комплексной механизации очистных и подготовительных работ и прогрессивных методов организации труда обеспечило неуклонное повышение всех технико-экономических показателей очистных работ: среднесуточного подвигания лав, среднесуточной нагрузки на лаву, производительности труда рабочего и др. В комплексно-механизированных очистных забоях в сутки занято примерно на 22% меньше рабочих, чем в среднем по всем очистным забоям. Нагрузка на комплексно-механизированный забой составила в 1975 г. 865 т в сутки, что в 2 раза превышает среднюю нагрузку на очистной забой.
На ближайшие годы намечается расширение применения очистных комплексов с механизированными крепями на пологих и наклонных пластах при относительно сложных горно-геологических условиях: при разработке тонких пластов мощностью 0,7—1,2 м, пластов с углами падения от 18 до 35°, пологих пластов с неустойчивыми и труднообрушаемыми кровлями. К 1980 г. уровень комплексной механизации на пологих и наклонных пластах должен возрасти до 80% с увеличением средней нагрузки на комплекс в 1,5 раза.
Предусматриваются ускоренные темпы комплексной механизации выемки крутых пластов в первую очередь в Центральном районе Донбасса.
Намечается расширение струговой выемки крепких углей (с сопротивлением резанию до 300 кгс/см) и пластов мощностью до 2 м при любых углах падения на основе создания струговых комплексов с механизированными крепями.
Комплексная механизация и совершенствование технологии горных работ позволят значительно повысить степень концентрации производства на шахтах: увеличить нагрузку на лаву, выемочное поле, пласт.
В десятой пятилетке будет продолжено техническое перевооружение подземного транспорта угольных шахт.
Как правило, лучшие показатели по производительности труда, трудоемкости, затратам на транспортирование грузов, надежности в эксплуатации и т. д. достигаются при конвейерных транспортных системах. К 1975 г. протяженность конвейеризированных выработок в СССР приблизилась к 3000 км. В настоящее время конвейеризировано 16,7% протяженности горизонтальных выработок, наклонные выработки конвейеризированы на 44,2%. Сплошная конвейеризация осуществлена более чем на 30 шахтах.
В дальнейшем намечается дальнейшее расширение применения конвейерного транспорта в главных выработках, в том числе в выработках с углом наклона до 25—35°, увеличение числа шахт со сплошной конвейеризацией. За счет широкого применения конвейеров, совершенствования их качества, обслуживания и систем управления, а также за счет внедрения современных средств вспомогательного
транспорта должна быть снижена трудоемкость транспортных операций. Для уменьшения простоев транспорта намечается широкое применение аккумулирующих и усредняющих емкостей (в виде механизированных бункеров-конвейеров) на стыке участкового и магистрального транспорта. Должны быть повышены полезная масса и скорости движения поездов.
