2.2.5Расчет плиты перекрытия на монтажную нагрузку
Кроме расчета плиты перекрытия на эксплуатационные нагрузки их необходимо рассчитывать на нагрузки, возникающие при изготовлении и транспортировке.

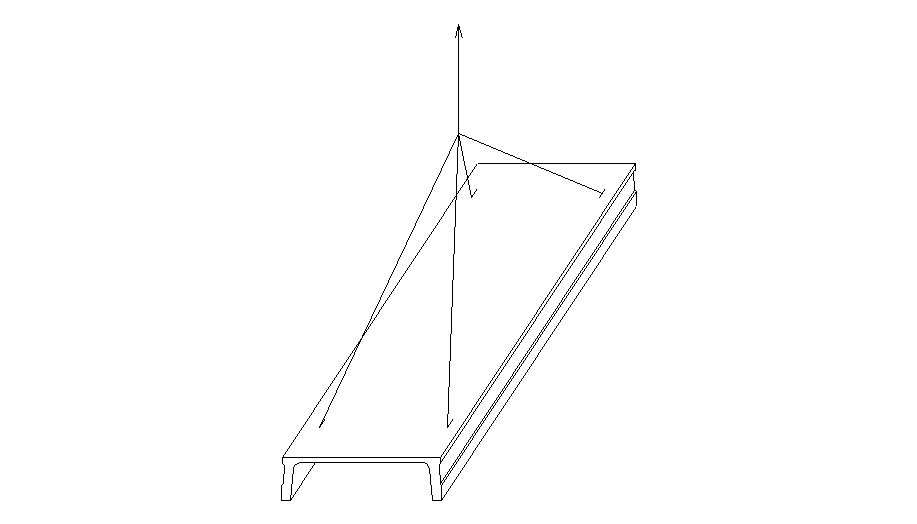

Рисунок 2.2.11 – Подъем плиты перекрытия
Расчетная схема работы плиты перекрытия при подъеме приведена на рисунке 2.2.12.
Рисунок 2.2.12 – Расчетная схема плиты перекрытия при подъеме
Как видно из рисунка 3.12 при подъеме плиты перекрытия в верхней зоне плиты перекрытия появляются растягивающие напряжения и как следствие необходимо подобрать арматуру в верхнею зону плиты.
Плиту перекрытия поднимают за петли установленные на расстоянии приблизительно 0,2×lп (принимаемое значение должно быть кратно 50мм).
При подъеме на плиту действует нагрузка только от собственного веса плиты с учетом динамического коэффициента kд=1,4.
q = 10 × mп × kд / lп , /2.2.21/
где - масса плиты перекрытия в тоннах; – длина плиты.
Расчетное сечение при подъеме плиты перекрытия указанно на рисунке 2.2.13.

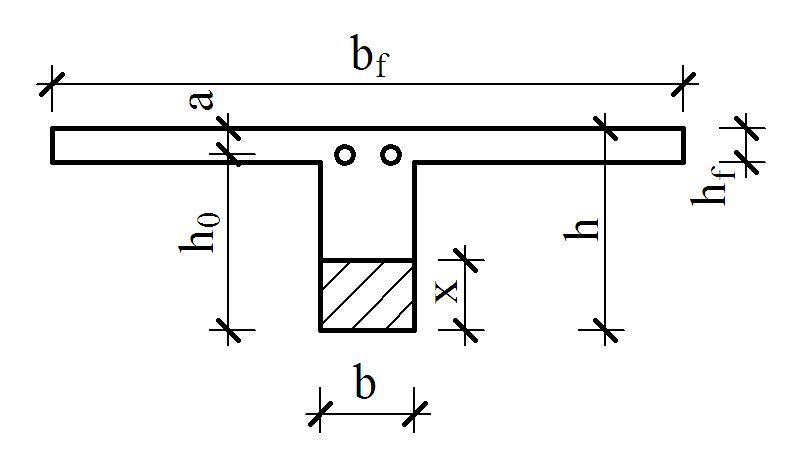

Рисунок 2.2.13 – Расчетное сечение плиты перекрытия при монтажной нагрузке.
Расчетное сечение представляет собой тавр с растянутой полкой, следовательно расчет данного сечение необходимо проводить как для прямоугольного сечения с шириной b. Первоначальное значение величины а можно принять равным 30мм. Количество стержней которое рекомендуется устанавливать в качестве монтажной - два.
Для определения требуемого значения площади арматуры необходимо выполнить следующие расчеты.
, /2.2.22/
по полученному значению определяем значение относительной высоты сжатой зоны по формуле или по таблице 3.2. По таблице 3.3 определяем граничное значение относительной высоты сжатой зоны.
Если значение , то размеров сжатой зоны достаточно можно определить требуемую площадь сечения арматуры, предварительно определив значение коэффициента по формуле или по таблице 2.2.2. В случае если то лучше всего изменить размеры принятого сечения.
Требуемая площадь арматуры:
/2.2.23/
По требуемой площади арматуры подбирается количество и диаметр арматуры. Общая площадь подобранной арматуры должна быть равна или больше требуемого значения.
Далее необходимо проверить минимальный процент армирования и допустимость размещения арматуры.
Для подъема петли предназначены четыре петли. Петли обычно изготавливают из арматуры класса А240. Вид петель приведен на эскизе в таблице 2.2.7.
Диаметр петель можно определить по таблице 2.2.6. При этом нормативное усилие приходящиеся на одну определяется из условия:
. /2.2.24/
значение массы плиты в формуле 3.26 необходимо принимать в тоннах.
Таблица 2.2.6 – Нормативное усилие веса изделия приходящееся при подъеме на одну петлю из арматуры А240, кН
Диаметр стержня, мм |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
25 |
28 |
32 |
Нормативное усилие, кН |
1 |
3 |
7 |
11 |
15 |
20 |
25 |
31 |
38 |
49 |
61 |
80 |
Таблица 2.2.7 – Рекомендуемые размеры петель
Эскиз |
Обозначение |
Размеры, мм |
|||
|
d |
6…12 |
14…18 |
20…22 |
25…32 |
R |
30 |
30 |
40 |
60 |
|
r |
20 |
30 |
40 |
60 |
|
a1 |
30 |
50 |
70 |
100 |
|
a2 |
75 |
115 |
155 |
230 |
|
hl |
60+d |
60+d |
80+d |
150+d |
|
Таблица 2.2.8 – Анкеровка петель в бетоне lan (согласно эскиза таблицы 3.7)
Прочность бетона на сжатие в момент первого подъема изделия, МПа |
Длина запуска в бетон lan |
|
по а эскиза таблицы 3.7 |
по б эскиза таблицы 3.7 |
|
От 7 до 10 |
35d |
25d |
Свыше 10 до 20 |
30d |
20d |
Свыше 20 |
25d |
15d |
