Впитывание воды разными видами почв

Время впитывания	Типы почв
< 18 с	Крупно- и среднезернистый песок
18–30 с	Мелкозернистый песок и супесь
30–180 с	Лёгкие суглинки
> 180 с	Тяжелые суглинки и глины

Тяжёлые суглинки и глины абсолютно непригодны к устройству полей подземной фильтрации.

Рекомендуемая длина отдельных дренов не должна превышать 20 м.

Для расчёта необходимого количества оросительных линий необходимо общую длину разделить на 20:

n = Z/20,

где Z — общая протяжённость оросительной сети в погонных метрах.

Для определения общей площади (S) полей подземной фильтрации необходимо ещё учитывать расстояние между отдельными дренами, которое будет зависеть от фильтрационной способности почвы: (песок — 2 м, супеси — 2,5 м, лёгкие суглинки — 3 м):

,

где a — расстояние между оросительными дренами.

Малые поля наземной фильтрации для полной биологической очистки сточных вод надлежит предусматривать, как правило, на песках, супесях и легких суглинках.

На полях фильтрации сельскохозяйственных культур не выращивают, основная их задача – очистка сточных вод. В случае, если местные грунты совершенно не пригодны для полей фильтрации, можно устроить небольшие поля фильтрации на привозном песке.

Поверхность полей разбивается на участки – карты, последовательно заливаемые водой. Карты представляют собой ровные обвалованные площади. Устройство дренажа на полях фильтрации обязательно при залегании грунтовых вод на глубине менее 1,5 м от поверхности карт.

Нагрузку бытовых сточных вод на поля наземной фильтрации следует принимать по таблице 7.

Таблица 7

Нагрузка бытовых сточных вод на поля наземной фильтрации

Грунты	Среднегодовая температура, оС	Нагрузка сточных вод, м3/га. сут, при залегании грунтовых вод на глубине, м
		1,5	2	3
Лёгкие суглинки	От 0 до 3,5 Свыше 3,5 до 6 Свыше 6 до 11 Свыше 11	—	55 70 75 85	60 75 85 100
Супеси	От 0 до 3,5 Свыше 3,5 до 6 Свыше 6 до 11 Свыше 11	80 90 100 120	85 100 110 130	100 120 130 150
Пески	От 0 до 3,5 Свыше 3,5 до 6 Свыше 6 до 11 Свыше 11	120 150 160 180	140 175 190 210	180 225 235 250

Дополнительную площадь для устройства сетей, дорог, оградительных валиков, зелёных насаждений допускается принимать в размере до 35 % при площади полей фильтрации 1000 га и менее.

Песчано-гравийные фильтры (рис. 7) и фильтрующие траншеи (рис. 8) следует проектировать в водонепроницаемых и слабофильтрующих грунтах при количестве сточных не более 15 м³/сут при наивысшем уровне грунтовых вод на 1 м ниже лотка отводящей дрены. При высоком уровне грунтовых вод фильтр допускается располагать в подсыпке.

В отличие от полей подземной фильтрации в песчано-гравийных фильтрах и фильтрующих траншеях применяется укладка 2-х трубопроводов, располагаемых один над другим и разделённых слоем песка. Из одного трубопровода происходит просачивание сточных вод в грунт, а другой предназначен для сбора и отвода воды. При таком методе очистки песчаный слой выполняет функции биологического фильтра. Для этой цели предусматривается хорошая вентиляция как для распределительной, так и для дренажной трубы.

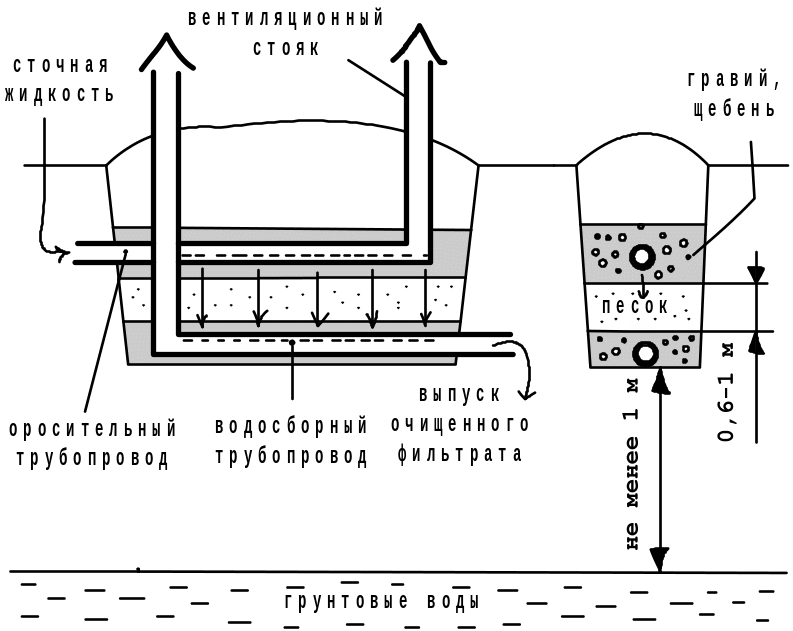

Рис. 7. Песчано-гравийный фильтр

Нагрузки сточных вод на погонный метр оросительной сети определяются высотой фильтрующего слоя. При высоте фильтрующего слоя 0,6 м нагрузка составляет 60 л/м ^. сут, а при высоте фильтрующего слоя 1 м — 100 л/м ^. сут.

Фильтрующая траншея устраивается аналогично песчано-гравийному фильтру, но имеет линейное размещение оросительной трубы.

Расчётную длину у фильтрующих траншей следует принимать в зависимости от расхода сточных вод, но не более 30 м, ширину траншеи понизу — не менее 0,5 м.

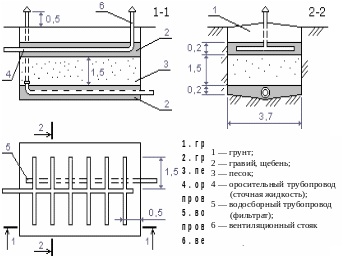

Рис. 8. Фильтрующая траншея

Фильтрующий колодец (рис. 9) представляет собой колодец без днища, с отверстиями в стенках. Фильтрующий колодец надлежит устраивать только в песчаных и супесчаных грунтах при количестве сточных вод до 1 м³/сут, причем основание колодца должно быть выше уровня грунтовых вод не менее чем на 1 м.

Рис. 9. Фильтрующий колодец

Внутренний объем фильтрующего колодца заполнен зернистой загрузкой, известной под названием донный фильтр. Подвод сточных вод предусматривается на 0,15 м выше поверхности донного фильтра, на которую в месте падения струи укладывают деревянный щиток для равномерного распределения сточной воды по площади загрузки в плане и предотвращения ее размывания. Загрузку высотой 1 м устраивают из гравия, щебня, спекшегося шлака, осколков кирпича крупностью 10–70 мм. Снаружи стенки фильтрующего колодца обсыпают тем же материалом на ширину 0,4–0,5 м и на высоту, равную высоте загрузки. В покрытии колодца следует предусматривать люк и вентиляционную трубу.

Перед фильтрующими колодцами необходимо предусматривать септики.

Нагрузка на 1 м² фильтрующей поверхности должна приниматься 80 л/сут в песчаных грунтах и 40 л/сут в супесчаных.
