В) Дифференциальная измерительная схема

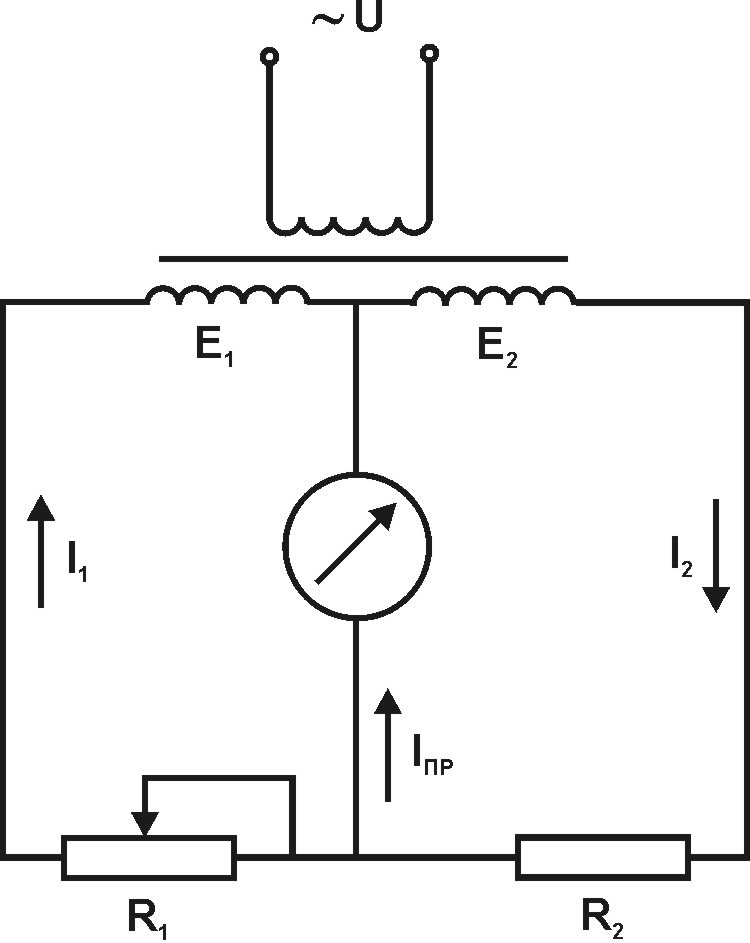

Рис. 10 Дифференциальная схема измерения

Представляет собой электрическую цепь, состоящую из двух контуров с одной общей ветвью (рис.10). В каждом из контуров действуют отдельные ЭДС Е₁ и Е₂ от вторичных обмоток питающего трансформатора. В каждом из контуров возникают токи J₁ и J₂, силы которых определяются значениями ЭДС Е₁ и Е₂ и сопротивлений R₁ и R₂. Ток в общей ветви равен разности контурных токов J₁ – J₂ = J_пр. Если создать равенство контурных токов, то появление тока разбаланса будет вызываться внешним воздействием, а отклонение стрелки прибора будет пропорционально измеряемому воздействию.

Дифференциальная схема проще мостовой и имеет большую чувствительность.

Г) Дифференциально-трансформаторная система дистанционной передачи

Эта система работает по принципу компенсации разности трансформированных напряжений в катушках первичного и вторичного приборов, соединенных последовательно.

Вторичная обмотка каждой катушки выполнена в виде двух секций с одинаковым число витков, причем включены эти секции во встречном направлении. Смещение плунжера внутри катушки вызывает появление напряжение разбаланса на выходе этой катушки. Обе катушки включены по дифференциальной схеме навстречу друг другу.

Если под действием измерительного устройства первичного прибора плунжер переместится, появится в этой катушке напряжение разбаланса; это же напряжение станет разбалансом и для обоих катушек: ΔU = ΔU_д - ΔU_в. Т.к. сигнал очень слаб, его направляют на усиление в электронный усилитель(ЭУ). Переменное напряжение, усиленное им, приводит во вращение реверсивный двигатель (РД). На оси последнего установлен профильный кулачок, который при помощи рычага перемещает сердечник катушки вторичного прибора. Сердечник перемещается в сторону уменьшения рассогласования, и когда напряжение, поступающие от катушек, будут

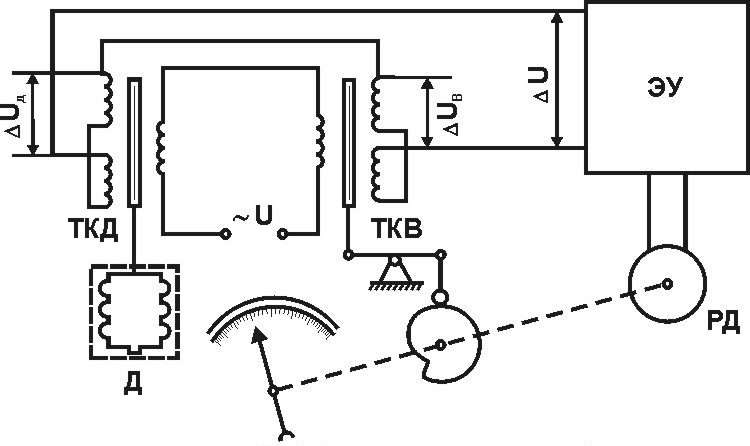

Рис. 11 Дифференциально-трансформаторная система передачи

равны, двигатель остановится. При работе двигателя движение передается одновременно показывающей стрелке и перу. Стрелка показывает значение измеряемой величины, а перо производит запись на дисковой диаграмме, которая вращается от своего привода (рис.11).

д)

Д) Сельсинная система дистанционной передачи

Синхронную связь в системах автоматики можно осуществлять с помощью сельсинов, которые похожи по конструкции и схеме на трехфазные синхронные генераторы. На роторе однофазная обмотка возбуждения. При подаче в нее тока в трехфазной обмотке статора будет появляться ЭДС в зависимости от положения ротора относительно статора, т.е. поворот ротора пропорционален величине ЭДС статора. Если соединить соответствующие фазы двух сельсинов (один будет датчиком, второй – приемником) и питать их роторы от одной сети, то при повороте сельсина-преобразователя под воздействием синхронизирующего момента сельсина-приемника его ротор будет поворачиваться до тех пор, пока не займет такое же положение, что и ротор первого сельсина, а угол рассогласования не станет равным нулю. Т.е. сельсин-приемник постоянно отрабатывает угол рассогласования с сельсином-преобразователем (рис.12).

Рис. 12 Сельсинная схема дистанционной передачи угла поворота
