1 Назначение модуля.
1.1 Общие сведения о системе, в которую входит модуль.
Бортовая информационно-телеметрическая цифровая система БИТС2Ц-7 предназначена для сбора и передачи на наземные станции сбора информации для анализа работоспособности или состояния бортовых систем, агрегатов и конструкций составных частей или состояния изделия в целом.
Для работы с системой допускается квалифицированный персонал, ознакомленный с эксплуатационной документацией, аттестованный согласно положениям, действующим на предприятии-потребителе и прошедший инструктаж по ТБ.
Бортовая информационно – телеметрическая система предназначена для:
программно-управляемого сбора, преобразования и передачи на наземные приемные станции типа МА-9МКТМ информации от датчико-преобразующей аппаратуры, приборов, агрегатов и элементов конструкции летательного аппарата;
запоминания и воспроизведения информации (на базе статического запоминающего устройства);
представления информации бортовым и наземным потребителям для анализа состояния систем и конструкции изделия.
В состав системы БИТС2Ц-7 входят следующие модули:
прибор ЦА 252 (бортовой передатчик) -2 шт.
прибор ТА 160 (центральный блок) - 2 шт.
прибор ТА 797 (постоянное запоминающее устройство центрального банка (ЦБ)) – 2 шт.
прибор ТА 091 (блок приема команд) – 1 шт.
прибор ТА 095 (блок коммутации питания) – 1 шт.
прибор ТА 844 (источник питания датчиковой аппаратуры)- 1 шт.
прибор ТА 140В (модуль сбора сообщений) – 4 шт.
прибор ТА 290Б (модуль дополнительный цифровой) – 4 шт.
прибор ТА272Б (модуль сбора температурный) – 2 шт.
прибор ТА765В (постоянное запоминающее устройство)- 2 шт.

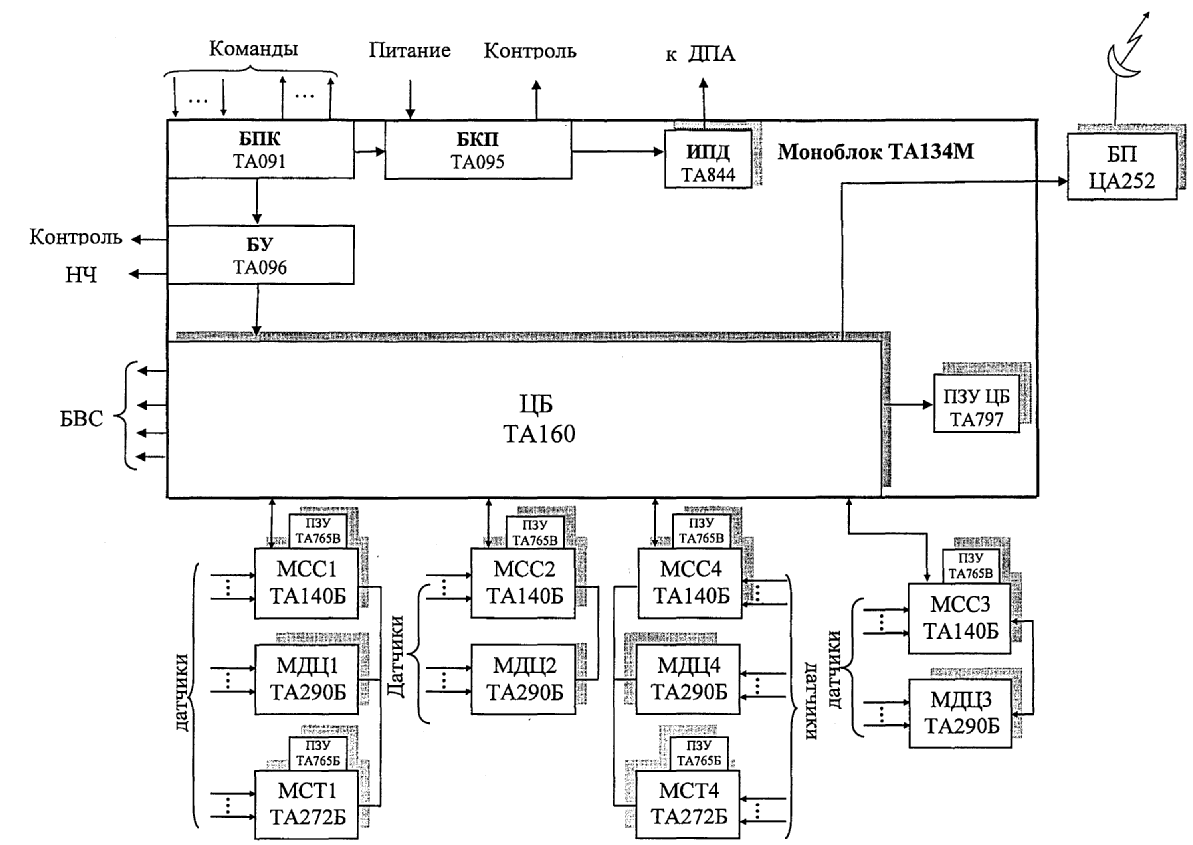

Структурная схема системы БИТС2Ц-7 изображена на рисунке 1.
Рисунок 1 Структурная схема системы МБИТС2Ц-7.
1.2 Описание принципа работы приборов, входящих в систему.
1.2.1. Прибор ЦА252 является радиопередающим устройством, работающем на фиксированных частотах дециметрового диапазона волн (Д1) с частотной модуляцией с переключающимися информативностями. Прибор включается в работу спустя 10 секунд после подачи напряжения питания от 22 до 34 В и модулирующего сигнала, который представляет собой последовательный импульсный код, поступающий в виде двух сигналов – сигнала кода нулей и сигнала кода единиц. Импульсы модулирующего сигнала имеют положительную полярность. Прибор работает с информативностью в диапазоне от 4 до 256 Кбит/с. Переключение с одной информативности на другую производится в соответствии с изменением входных сигналов «Код 1» и «Код 0». Модулирующий сигнал представляет собой две последовательности прямоугольных импульсов положительной полярности. Волновое сопротивление в.ч. нагрузки прибора должно быть 50 Ом при КСВ не более 1,5.
Прибор сохраняет работоспособность после короткого замыкания выхода (режим к.з.) или отключения нагрузки (режим х.х.) на время, не менее 30 минут. Время готовности прибора после подачи на него напряжения питания и модулированных сигналов не более 60 с. Выходная мощность передатчика колеблется от 8 до 12 Вт.
1.2.2. Блок приема команд (ТА 091) является прибором, обеспечивающим преобразование внешних команд, поступающих по двум независимым каналам в команды, выдаваемые по трем независимым каналам. прибор обеспечивает преобразование команд, поступающих из Системы Управления по двум независимым каналам в команды, выдаваемые по трем независимым каналам. Максимальное количество преобразуемых команд равно 60 по каждому каналу. Ток потребления по цепям преобразуемых не более 100 мА. Ток нагрузки по цепям команд не более 60 мА.
1.2.3. Блок коммутации питания (ТА 095). Данный блок предназначен для работы в составе системы БИТС2Ц-7. Внешние команды выдаются на прибор с прибора ТА 091 по трем независимым каналам относительно шин автоматики (+А1,+А2,+А3). Команды поступают на соединители 221, 222, 223 с интервалом не менее 1 с между командами внутри следующих групп:
команды подключения основных и резервных комплектов одноименных приборов;
основные команды;
резервные команды.
1.2.4. Блок управления (ТА 096). Прибор функционально разбит на следующие узлы:
формирователь индикаторов и сигналов прерываний
кодировщик команд и управляющее звено режимами работы приборов системы.
1.2.5. Центральный блок ТА 160 является котроллером телеметрической системы и предназначен для работы в составе телеметрических систем БИТС2Ц-7. Прибор осуществляет опрос в параллельном виде с Fопр=12,8 кГц четырех модулей сбора сообщений (МСС), каждому из которых можно подключить до 256 датчиков. Поступающие параметры датчиков от МСС записываются в соответствующие зоны ОЗУ центрального блока. В дальнейшем по тексту это ОЗУ будет называться банком данных БД.
Прибор имеет четыре канала адресного запроса параметров датчиков из банка данных ЦБ, т.е. четыре канала для реализации режима выдачи данных (ВД).
Центральный блок имеет два выходных канала в параллельном виде передачи телеметрической информации на бортовые передатчики (БП) с информативностью 512кбит/с или 256 кбит/с в структуре видеосигнала (длина кадра 5190 позиций). ЦБ имеет энергонезависимое ОЗУ объемом 32 Мбайт для записи ТМ информации. Запись ТМ информации в ЗУ происходит из банка данных ЦБ по одной из 16 программ с одно из скоростей 4, 8, 32 и 256 кбит/с.Скорость записи определяется внешней командой.
