5.3 Порядок выполнения работы

Каждый студент получает индивидуальное задание, в котором указываются населенные пункты, назначение и конструктивное решение здания. В соответствии с исходными данными (рисунок 5.5) необходимо определить глубину заложения фундаментов.

Пример расчета. Исходные данные: район строительство – г.Орёл; здание – жилое, кирпичное, подполье с температурой +5⁰С высотой 1,5м. Абсолютная отметка площадки 206.00.

1. Определяем глубину заложения фундаментов из конструктивных соображений

.

Высота подвала h_тп = 1,5м, высоту цоколя принимаем h_ц = 0,15м, высота перекрытия над подвалом составит h_п = 0,3м, толщина пола подвала h_пп = 0,15м, ширина подошвы фундамента b=1м следовательно высота фундаментной подушке будет h_ф = 0,3м.

_.

1слой – плодородный грунт

2слой – песок мелкий

3слой – песок гравелистый

4 слой – мел

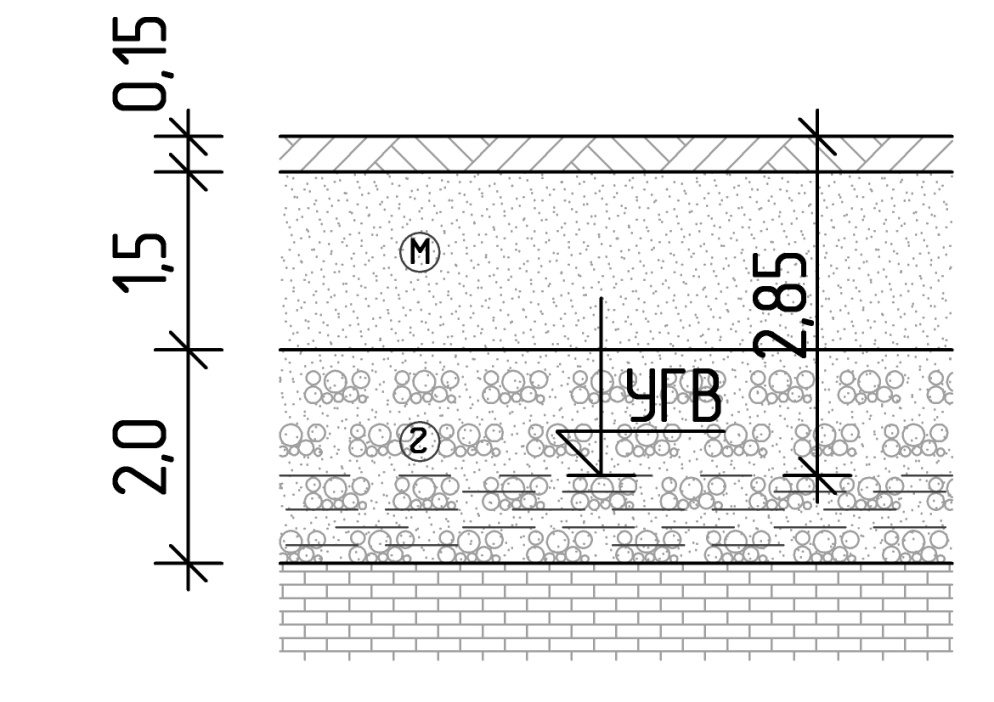

Рисунок 5.5 – Геологический разрез

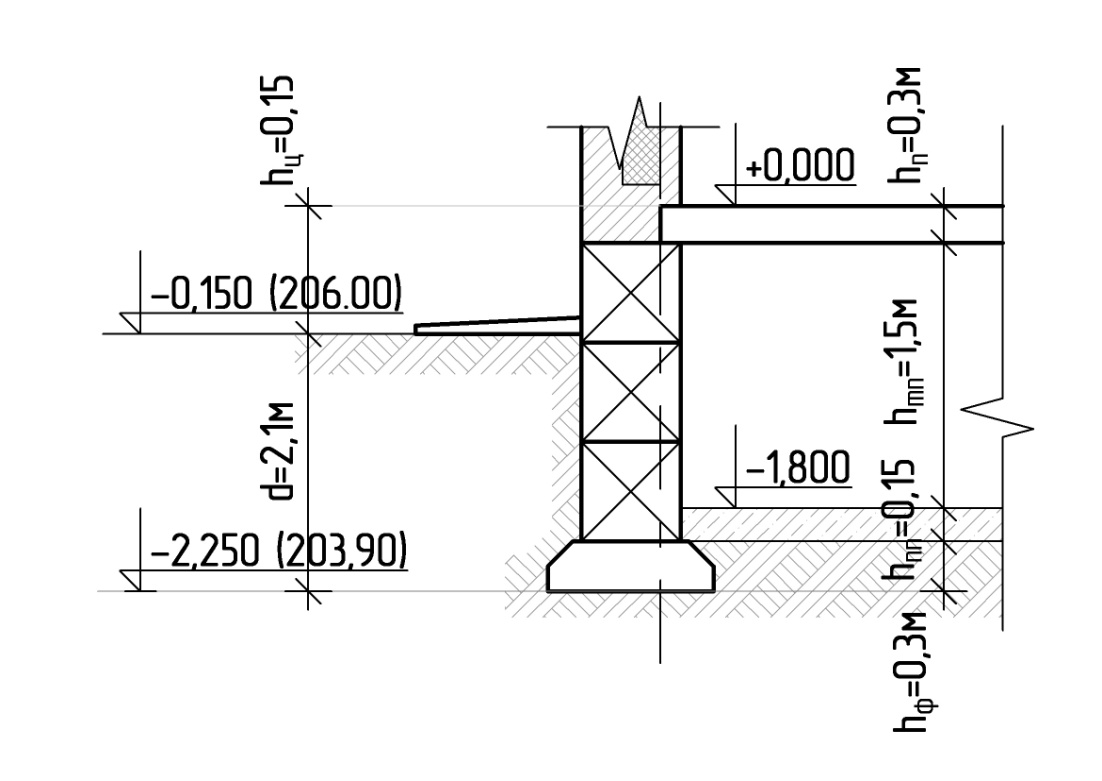

Рисунок 5.6 – Определение заглубления подошвы фундамента из конструктивных соображений

2. Определяем глубину заложения фундамента в зависимости от глубины промерзания. Определяем нормативную глубину сезонного промерзания грунта:

,

,

для песков мелких = 0,28 м.

1,50м.

Определяем расчетную глубину промерзания грунта:

.

Коэффициент, учитывающий влияния теплового режима сооружения при температуре в техподполье +5⁰С – .

.

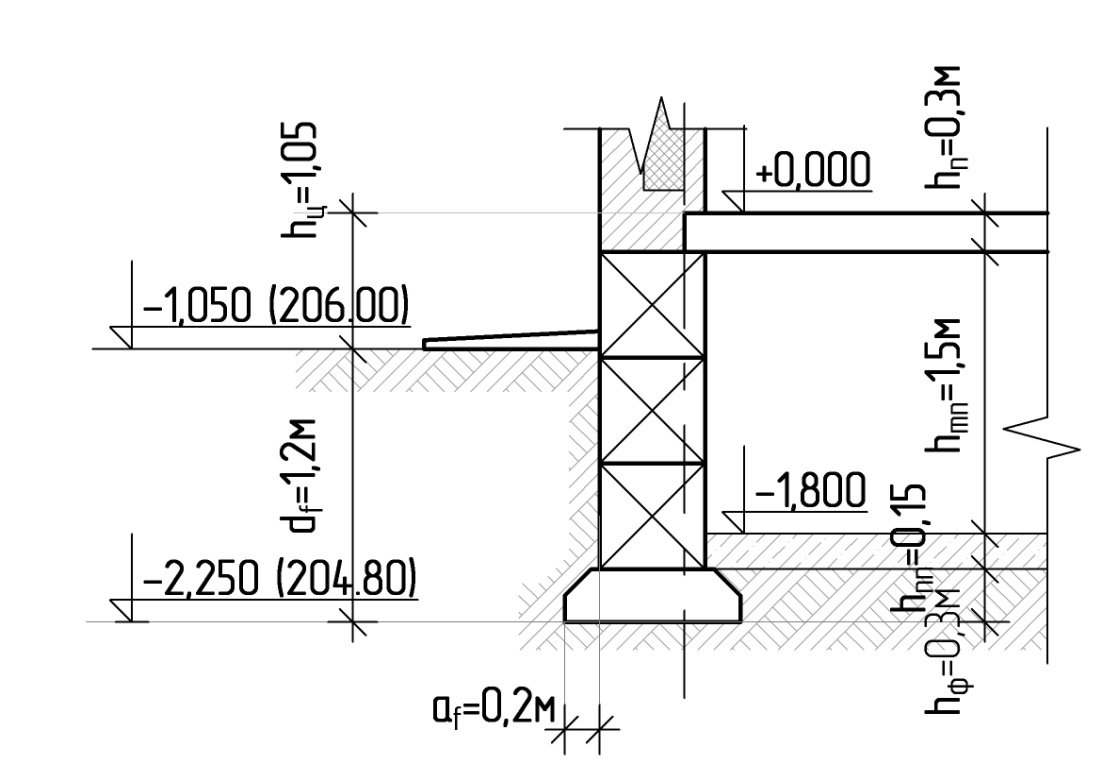

Рисунок 5.7 – К определению заглубления подошвы фундамента из условий промерзания грунта

Сравниваем d и d_f : d =2,1м > d_f =1,2м.

Принимает наименьшую глубину заложения.

3. Определяем глубину заложения фундамента по инженерно-геологическим условиям

Подошва фундамента заглублена h^I=1,05м > 0,15м. Под рабочим слоем залегает прочный подстилающий слой.

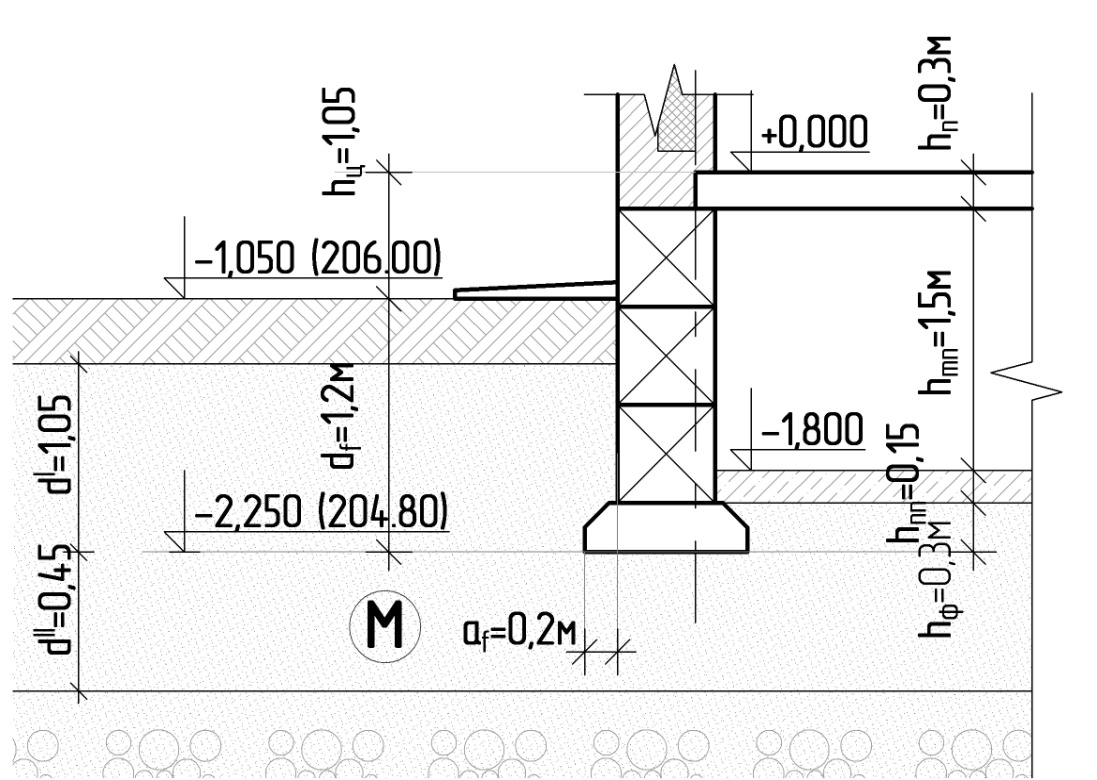

Рисунок 5.8 – К определению заглубления подошвы фундамента по инженерно-геологическим условиям

4. Определяем глубину заложения фундамента по гидрогеологическим условиям

,

В соответствии с таблицей 5.2 заложение фундамента не зависит от уровня грунтовых вод.

Принимаем глубину заложения фундамента 1,2 м.
