Пнв в вооруженных силах сша

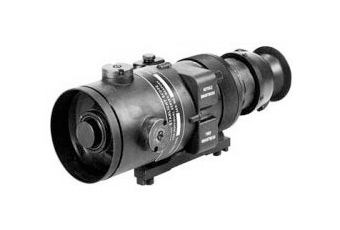

Ночной прицел 2-го поколения  AN/PVS-4

Армия США является из всех, пожалуй, наиболее насыщенной приборами ночного видения. Для ее военнослужащих ПНВ, несмотря на свою немалую цену, являются не роскошью, а необходимым инструментом. Оснащенность экипажей боевых машин, летчиков и пехотинцев ПНВ – важный фактор, во многом, определяющий ее стратегию и тактику. Это было, в частности, наглядно продемонстрировано во время операции «Буря в пустыне» в ходе «100-часового наступления», когда бронетанковые и механизированные соединения армии США наступали в одинаково высоком темпе днем и ночью, эффективно поражая противника. Иракские войска в ночное время оказывались в роли слепого, пытающегося воевать со зрячим. Для летчиков армейской авиации США действия в полной темноте тоже являются привычным делом.

В настоящее время к числу индивидуальных светоусиливающих ПНВ, применяемых в вооруженных силах США, относятся хорошо зарекомендовавшие себя прицелы AN/PVS-4 (2-го поколения), AN/TVS-5 (2-го поколения), Kigre SIMRAD (2-го или 3-го поколения) и AN/PVS-10 (3-го поколения) – с перспективой их замены в будущем на тепловизионные системы, а также система ночного видения 3-го поколения с двумя ЭОП для пилотов AN/AVS-6 Aviator's Night Vision Imaging System (ANVJS), OHB с одним ЭОП AN/PVS-7B/D, a также монокуляр AN/PVS-14.

В резервных подразделениях по-прежнему состоит на вооружении некоторое число ранних бинокулярных (с одним ЭОП) ОНВ 2-го поколения AN/PVS-5C, и система эта достаточно эффективна, хотя и уступает по своим возможностям моделям 3-го поколения при использовании только света звезд. По мере выработки ресурса фотокатодов американские военные заменяют многие из перечисленных выше систем 2-го поколения на приборы 3-го поколения.

ПНВ, которые предполагается использовать в ситуациях, когда обнаружение оператора нежелательно, должны быть оснащены средствами, предотвращающими отражение на лице оператора зеленого свечения изображения. Большинство американских моделей военного образца, предназначенных для использования в ходе сухопутных операций, отвечают этому требованию. Так, ОНВ AN/PVS-7B/D плотно прилегают к лицу благодаря наличию эластичных резиновых наглазников, а прицелы AN/PVS-4 и AN/TVS-5 оснащены резиновыми окулярами с диафрагмой, открывающейся, только когда оператор прижимается к окуляру.



Рекомендации по выбору пнв

На ПНВ существуют только две шкалы цен: «дорого» и «очень дорого», поэтому, планируя покупку дорогостоящего прибора, следует представлять, для чего он вам нужен, что в принципе можно получить от данного прибора, и каким производителям стоит доверять.

Рассмотрим ряд характеристик, которыми определяются эксплуатационные свойства ПНВ.

Важнейшее свойство ПНВ – характеристика «сигнал-шум» (signal-to-noise, S/N), которая составляет от 3,5 до 36 в новейших приборах. В ПНВ с большим значением данной характеристики при очень плохой освещенности практически нет помехи картинки. В качественных современных ПНВ величина S/N должна быть не меньше 20.

Разрешение (измеряется в lp/mm) – количество пар линий на мм. От разрешения зависит чистота и контрастность изображения. Качественное изображение дают приборы с разрешением от 30 lp/mm. Наиболее совершенные ПНВ обладают разрешением 70 lp/mm.

Светочувствительность – одна из важнейших характеристик чувствительного слоя фотокатода, измеряется в чА/lm. В ПНВ 1-го поколения она составляет 230 чА/lm; 2-е поколение – 230-850 чА/lm; 3-е и 4-е поколения – 1000-2600 чA/lm.

В приборах 3-го поколения светочувствительное покрытие защищено ионным барьером (“Film”), что снижает эффективность покрытия. Существует так называемый показатель трансмиссии (измеряется в %), который определяет, насколько ионный барьер снижает светочувствительность ЭОП. Например, в ЭОП 3-го поколения показатель трансмиссии составляет порядка 36%. Это значит, что прибор 3-го поколения со светочувствительностью 1350 чA/lm соответствует второму поколению с примерно 500 чA/lm. Более совершенным является поколение 3 Pinnacle (с редуцированным ионным барьером, “thinfilmed”). В нем трансмиссия увеличена до 80%. Наконец, ПНВ 4-го поколения используют светочувствительность на 100% (“unfilmed”).

EBI (Equivalent Background Illumination) – количество света, излучаемое самим фотокатодом при включенном приборе. Чем он меньше, тем лучше. Объекты, освещенность которых ниже этого показателя, невидимы для данного ПНВ.

В целом, основные показатели, которые определяют работу ПНВ в темноте, это чувствительность фотокатода, величина «сигнал-шум», а также EBI.

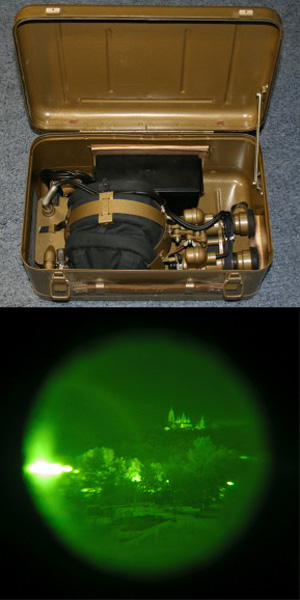

Прибор 1-го поколения ПНВ-57е и формируемая им картинка.

Сейчас на рынке предлагают довольно много ПНВ первого поколения. Их преимуществом является низкая стоимость. На территории СНГ можно купить ПНВ-57е из старых запасов (такой прибор стоит около 200 долларов). Качество их исполнения очень добротное, что в сочетании с доступной ценой создает определенный спрос на данные ПНВ, однако надо понимать, что это даже не вчерашний, а позавчерашний день. Все ПНВ 1-го поколения попадают на рынок после длительного складского хранения, вследствие чего их эксплуатационные свойства в значительной мере снижены вплоть до полной утраты работоспособности. Но даже ПНВ 1-го поколения в хорошем состоянии, скорее всего, не годится для серьезной работы.

Например, ПНВ-57е весит порядка 2,5 кг, окуляры выступают вперед примерно на 30 см, и это удовольствие необходимо носить на голове!  По отзывам пользователей, для пехотинца данный ПНВ малопригоден. Во-первых, окуляры небольшого диаметра нужно вплотную подносить к глазам, и четко соблюдать необходимое положение относительно глаз, иначе резкость сильно падает. Впрочем, по краям картинки резкость в любом случае плохая, кроме того, имеется бочкообразная дисторсия (искажение) картинки. Во-вторых, угол обзора ПНВ-57е достаточно узок. В-третьих, приемлемая видимость начинается с 2-3 м – ближе этого расстояния рассмотреть ничего нельзя. В-четвертых, точка обзора выносится вперед примерно на полметра, что вызывает определенный дискомфорт у оператора (своих рук не видно вообще). Если перемещаться в темноте по пересеченной местности с ПНВ-57е еще с горем пополам возможно (хотя и рискованно), то целиться и совершать манипуляции с оружием – нет. Данный ПНВ можно разве что переделать и использовать как ночной бинокль – для разведки и наблюдения. Существует еще ПНВ-57а – он значительно хуже, и его цена всего 50 долларов, хотя некоторые продавцы пытаются просить за него цену ПНВ-57е (но здесь нужно внимательно смотреть маркировку, чтобы не быть обманутым).

2-е и 3-е поколения – это современные приборы, причем в некоторых случаях ПНВ 2-го поколения по качеству может превосходить прибор 3-го поколения. К каждому прибору нужно подходить индивидуально. Иностранный и дорогой – еще не значит хороший, а технические характеристики могут быть сильно завышены производителем.

Вообще, любой ПНВ, который вы собираетесь приобрести, следует предварительно испытать в действии. В частности, необходимо в течение продолжительного времени – минимум в течение часа – смотреть в прибор в условиях, воспроизводящих реальную ситуацию применения, отмечая развитие любых признаков дискомфорта. Особые неудобства способна доставить головная система крепления (для ОНВ) и резиновые окуляры. Одно дело бегло оценить прибор, и совсем другое – пользоваться им в реальной операции.

Каким производителям ПНВ стоит доверять? В США ПНВ для государственных структур производят фирмы ІТТ и “Northrop Grumman” (“Litton”), так что не ошибетесь, остановив выбор на их продукции.

Следует знать, что в США вывоз из страны ПНВ 3-го поколения и выше жестко ограничен. Основным параметром ограничения является характеристика - FOM (Figure of Merit) – это произведение разрешения и показателя «сигнал-шум». В страны НАТО можно вывозить ПНВ с FOM не более 1600, для стран, не входящих в НАТО – 1250. Но даже в этих случае приборы должны сразу поступить конечному потребителю (армии, полиции и т.д.), сведения о котором хранятся в базах данных США в течение 4-х лет. Гражданским лицам данные приборы недоступны. Россия вообще не входит в перечень тех стран, куда возможен вывоз современных ПНВ из США, поэтому все новые американские ПНВ 3-го поколения, которые продаются на территории России, вывезены из США нелегально. Впрочем, для потребителя это самый лучший вариант. Хуже, когда продавцы выдают продвинутые приборы поколения 2+ за 3.

ПНВ поколения 2+ "Дедал-370"

Фирма ITT не производит ПНВ 2-го поколения уже более 12 лет. Сейчас ПНВ 2-го поколения производит “Northrop Grumman”. Поэтому, когда в России предлагают «новые» ПНВ фирмы ITT, в лучшем случае, это старые запасы, списанные со складского хранения. В любом случае, на новый прибор должен присутствовать сертификат производителя с техническими характеристиками. Если его нет, скорее всего, прибор был в эксплуатации.

Известными европейскими производителями ПНВ шведская SIM-RAD, британская “Pilkington”, швейцарская “Siemens Schweiz”, французская “Thompson”, голландская DEP, итальянская  “Marconi”. Некоторые качественные ПНВ европейского производства (например, с ЭОП XR-5) по своим характеристикам приближаются к 3-му поколению, но все равно относятся к поколению 2 или 2+. Следует знать, что ПНВ 3-го поколения и выше производят только в США.

Из российских ПНВ заслуживает внимания продукция компании «Дедал». Под данной маркой производится широкий спектр приборов для наблюдения и ночных прицелов. Это качественная продукция, но и стоит она, как западная. Например, цена ночного прицела Dedal-470 поколения 2+ около 4,5 тыс. долларов США. И это далеко не самый дорогой образец.

«Дедал» позиционирует некоторые свои приборы, как 3-е поколение. Действительно, технические характеристики этих устройств высокие, однако в них все равно применяется ЭОП XR-5,  то есть фактически 2+.
