1.4 Расчет и построение внешней скоростной характеристики двигателя
Скоростной характеристикой двигателя называется зависимость эффективной мощности и крутящего момента от угловой скорости или частоты вращения коленчатого вала двигателя при установившемся режиме работы.
Скоростная характеристика двигателя, полученная при полной подаче топлива, называется внешней скоростной характеристикой.
Значения мощности при различной частоте вращения коленчатого вала определяем по формуле:
(1.22)
Значение вращающего момента при различных оборотах рассчитываем по формуле:
(1.23)
Для нахождения стендовых характеристик двигателя полученные значения мощностей и моментов, разделим на коэффициент стенда:
(1.24)
(1.25)
Производим расчеты. Результаты заносим в таблицу 1.
Таблица 1 – Результаты расчетов внешней скоростной характеристики
№ |
n, об/мин |
Pe, кВт |
Pe(st), кВт |
Me, Н*м |
Me(st), Н*м |
1 |
600 |
7,52 |
7,91 |
119,71 |
126,008719 |
2 |
800 |
10,79 |
11,35 |
128,81 |
135,584314 |
3 |
1000 |
14,35 |
15,10 |
137,08 |
144,291264 |
4 |
1200 |
18,15 |
19,11 |
144,52 |
152,129568 |
5 |
1400 |
22,15 |
23,31 |
151,14 |
159,099228 |
6 |
1600 |
26,28 |
27,67 |
156,94 |
165,200242 |
7 |
1800 |
30,50 |
32,11 |
161,91 |
170,432611 |
8 |
2000 |
34,76 |
36,59 |
166,06 |
174,796336 |
9 |
2200 |
39,00 |
41,05 |
169,38 |
178,291415 |
10 |
2400 |
43,17 |
45,45 |
171,87 |
180,917849 |
11 |
2600 |
47,23 |
49,71 |
173,54 |
182,675637 |
12 |
2800 |
51,11 |
53,80 |
174,39 |
183,564781 |
13 |
3000 |
54,76 |
57,65 |
174,41 |
183,58528 |
14 |
3200 |
58,14 |
61,20 |
173,60 |
182,737133 |
15 |
3400 |
61,20 |
64,42 |
171,97 |
181,020341 |
16 |
3600 |
63,87 |
67,23 |
169,51 |
178,434904 |
17 |
3800 |
66,12 |
69,60 |
166,23 |
174,980823 |
18 |
4000 |
67,88 |
71,45 |
162,13 |
170,658095 |
19 |
4200 |
69,10 |
72,74 |
157,19 |
165,466723 |
20 |
4400 |
69,74 |
73,41 |
151,44 |
159,406706 |
21 |
4600 |
69,74 |
73,41 |
144,85 |
152,478044 |
22 |
4800 |
69,05 |
72,69 |
137,45 |
144,680736 |
23 |
5000 |
67,62 |
71,18 |
129,21 |
136,014783 |
24 |
5200 |
65,40 |
68,84 |
120,16 |
126,480186 |
25 |
5400 |
62,33 |
65,61 |
110,27 |
116,076943 |
26 |
5600 |
58,36 |
61,43 |
99,56 |
104,805055 |
27 |
5800 |
53,44 |
56,25 |
88,03 |
92,6645215 |
28 |
6000 |
47,52 |
50,02 |
75,67 |
79,6553432 |

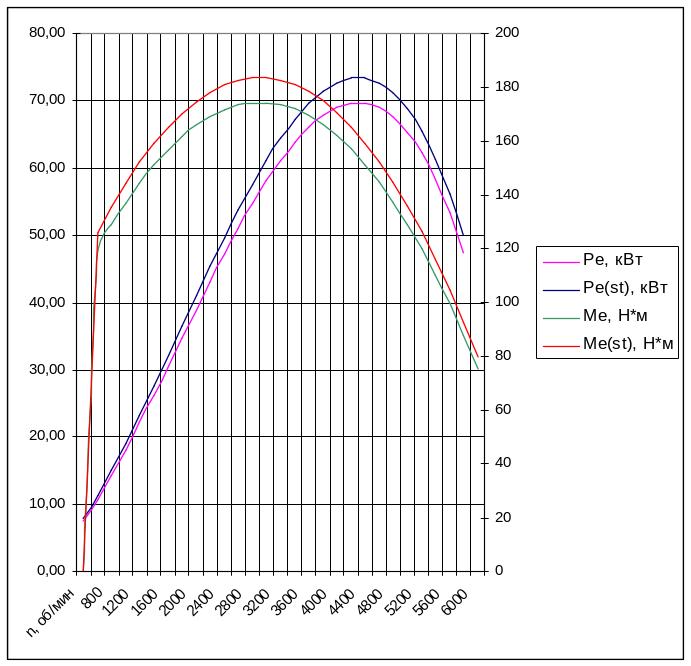

Рисунок 1 – График внешней скоростной характеристики двигателя
