14. Проверить и при необходимости отрегулировать свободный ход педали сцепления автомобиля Урал-4320.

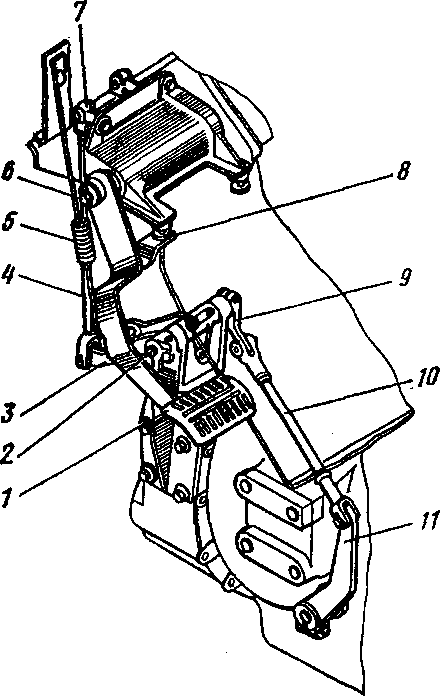

Р нс. Привод управления сцеплением автомобиля Урал-4320:

1— педель сцепления; 2 — промежуточный вал; 3,9 — рычаги привода управления сцеплением; 4- тяга; 5 — сервопружнна; 6—вал педали; 7— рычаг вела педели сцепления; 8 — ограничитель кода ведали; 10- тяга выключения сцепления; 11 —• рычаг вала вилки выключения сцепления

Полный ход педали привода сцепления на автомобиле Урал-4320 регулируют при помощи винта ограничителя хода педали 8. Полный ход педали должен составлять 195 мм. Этой величины добиваются, выворачивая или заворачивая регулировочный винт ограничителя; при ввертывании винта ход увеличивается, а при отвертывании — уменьшается.

Регулировка свободного хода педали привода сцепления на этом автомобиле осуществляется изменением длины тяги 10 выключения сцепления. Свободный ход педали должен быть в пределах 30—40 мм. Если необходима регулировка, то отсоединяют тягу 10 от рычага 11 вала вилки выключения сцепления, отвернув контргайку, вращают вилку на конце тяги. Для увеличения свободного хода вилку отворачивают, а для уменьшения — вворачивают. Затем соединяют тягу 10 с рычагом 11 и затягивают контргайку. Если полный и свободный ход педали сцепления отрегулированы правильно, то полный ход конца рычага 11 вала вилки выключения сцепления составляет 39,6—45,8 мм, а свободный ход 6,1—9,2 мм. Если при проведении регулировки окажется, что резьба на тяге использована полностью, то надо переставить рычаг 11 на валу на один шлиц.

14. П роверить уровень масла в коробке передач автомобиля Урал-4320.

П роверка уровня масла в картере коробки передач осуществляется при ТО-1, а также после проведения замены масла (замена осуществляется при каждом третьем ТО-2). Основная марка масла ТСп-15К (дублирующие масла - МТ-16п). Слив осуществляется через две сливных пробки.

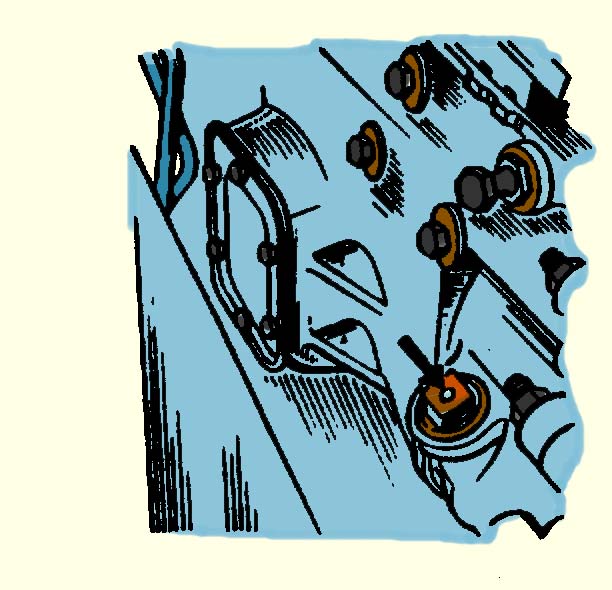

Рис. Положение указателя уровня масла с пробкой в сборе:

1 – указатель; 2 - картер коробки передач

Для проверки уровня масла в картере коробки передач выверните пробку с указателем 1 уровня масла из заливного отверстия, вытрите насухо указатель и вставьте его снова до упора пробки в резьбу, не заворачивая. Масло должно покрывать указатель до отметки «В». Если уровень масла доходит только до нижней отметки указателя, то долейте масло через горловину, очистив ее от пыли и грязи.

14. Проверить уровень масла в редукторе заднего моста автомобиля зил-131.

Уровень масла в заднем мосту проверяется при проведении ТО-2 по указателю уровня масла. При необходимости масло доливается ( основные марки – ТСп -15К, Тап -15 В, при температуре окружающего воздух ниже минус 30⁰ С масло ТСп -10). Замена масла осуществляется при проведении пятого ТО-2.

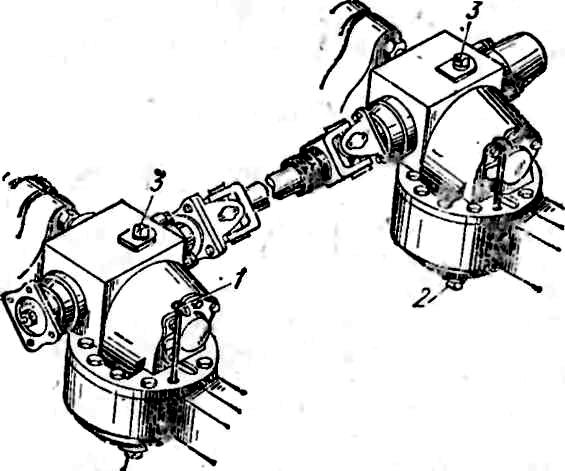

Рис. Проверка уровня масла в промежуточном и заднем мостах:

1 — указатель для проверки уровня масла; 2 — пробка сливного отверстия; 3 — пробка заливного отверстия.

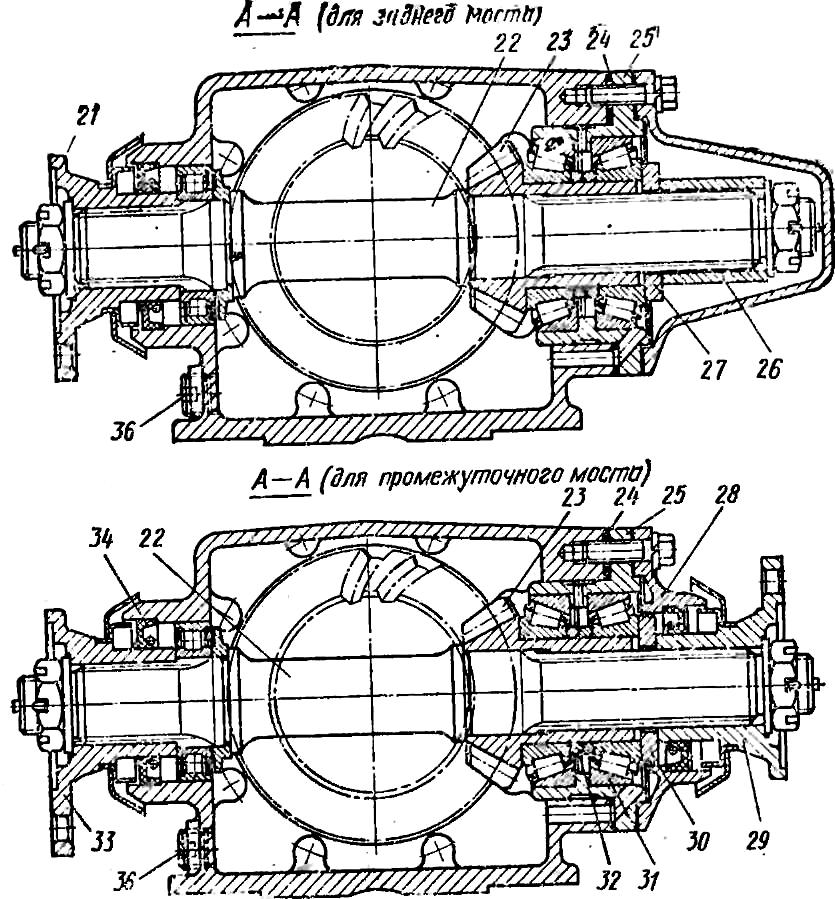

Сливные отверстия картеров заднего и промежуточного мостов расположены в нижней части крышек картеров. Кроме того, имеются дополнительные сливные отверстия для удаления остатков масла из картеров редукторов: отверстия с пробками 36 (рис. 50) в передних стенках картеров редукторов заднего и промежуточного мостов автомобиля. Сливают масло после предварительного прогрева агрегата через все сливные отверстия. Заливные отверстия при этом должны быть открыты.
