I способ
1. Снять воздухоочиститель.
2. Снять ремень привода насоса гидроусилителя рулевого управления.
3. Отвести в сторону насос гидроусилителя.
4. Отсоединить провода свечей зажигания вместе со сборным коллектором.
5. Вывернуть свечу зажигания 1-го цилиндра.
6. Отвернуть гайки крепления шпилек крышек головок блоков и снять крышки вместе с прокладками.

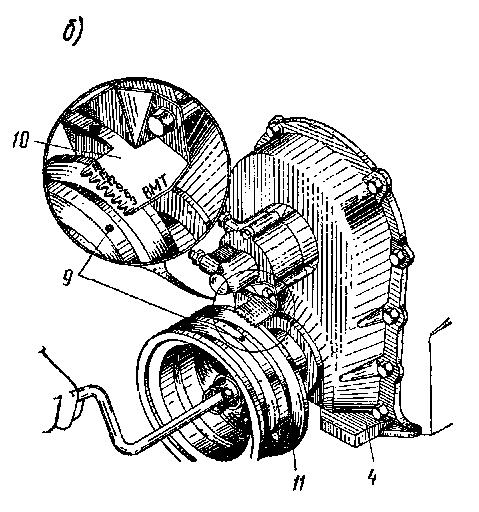

7. Установить поршень 1-го цилиндра в верхней мертвой точке при такте сжатия. Для этого, закрыв свечное отверстие бумажным шариком, проворачивать коленчатый вал до выброса шарика из свечного отверстия. Далее, проворачивая коленчатый вал, совместить углубление (засверловку) на шкиве коленчатого вала с меткой ВМТ на указателе .

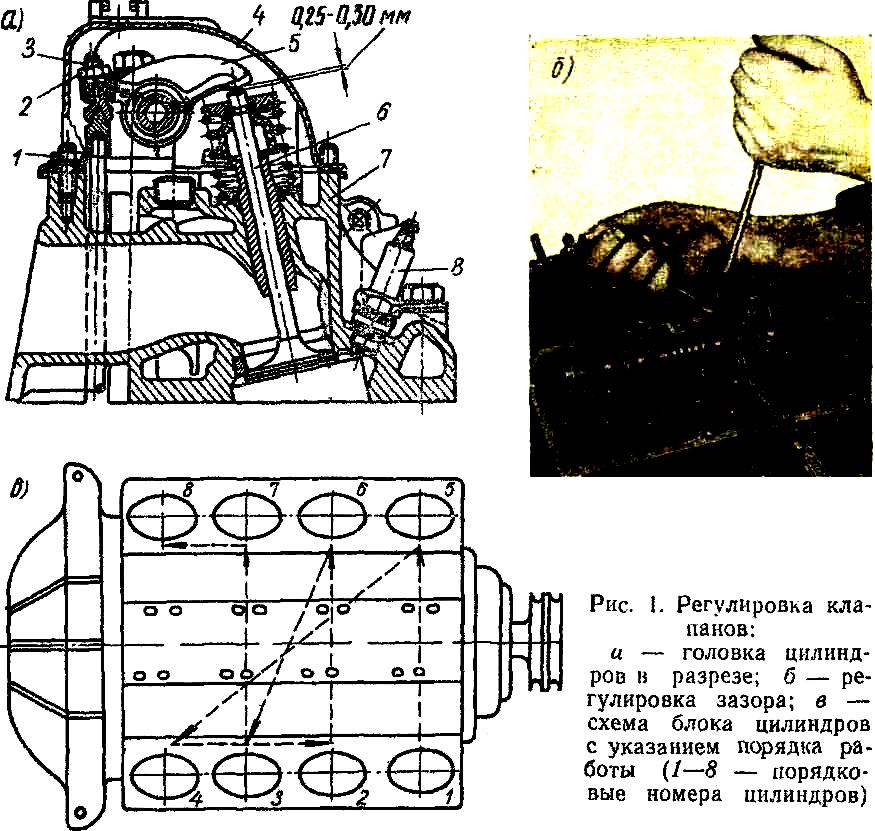

8. Проверить и при необходимости отрегулировать зазоры между торцами клапанов и носками коромысел следующих клапанов: впускного и выпускного 1-го цилиндра; выпускного 2-го цилиндра; впускного 3-го цилиндра; выпускных 4-го и 5-го цилиндров; впускных 7-го и 8-го цилиндров.
9. Провернуть коленчатый вал ровно на один оборот (на 360°), проверить и отрегулировать зазоры остальных клапанов: впускного 2-го цилиндра; выпускного 3-го цилиндра; впускных 4-го и 5-го цилиндров; выпускного и впускного 6-го цилиндра; выпускных 7-го и 8-го цилиндров.

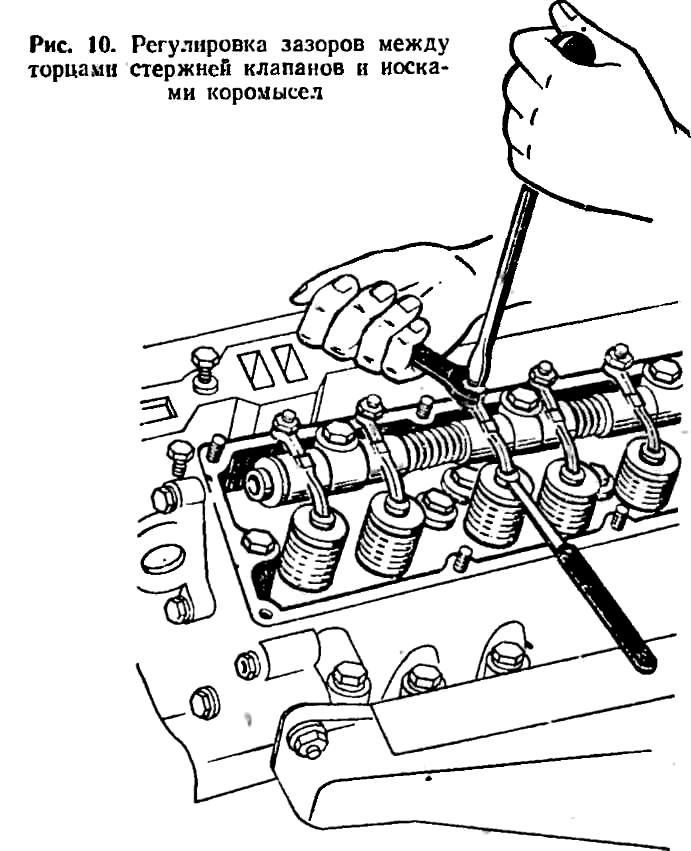

Нормальный зазор 0,25—0,30 мм; проверять зазор с помощью двух щупов: щуп толщиной 0,25 мм должен проходить свободно, а щуп толщиной 0,30 мм должен «закусываться».
Устанавливать необходимый зазор в такой последовательности:
—
удерживая
отверткой регулировочный винт, освободить
контргайку винта;
— установить нужный зазор, повертывая отверткой регулировочный винт;
— удерживая винт отверткой, затянуть ключом контргайку.
1
0.
Установить на место свечи зажигания,
присоединить провода высокого напряжения
и пустить двигатель.
11. Прослушать работу двигателя. Если регулировка выполнена правильно, двигатель будет работать ровно, без стуков клапанов, «чиханий» в карбюраторе и «выстрелов» в глушителе.
12. Остановить двигатель и установить на него в обратной последовательности ранее снятые приборы и детали.
II способ
Для регулировки зазора в клапанах остальных семи цилиндров ( после 1-го цилиндра) надо коленчатый вал повертывать рукояткой на полоборота, причем регулировку зазоров вести последовательно согласно порядку работы цилиндров 1—5—4—2—6—3—7—8 . Если клапаны регулируют на двигателе, снятом с автомобиля, или при снятом радиаторе с автомобиля, то для поворота коленчатого вала на 1и оборота надо нанести мелом метки на шкив коленчатого вала, разместив их под углом 90° при положении поршня первого цилиндра в в. м. т. (такт сжатия).
Провести регулировку тормозного механизма рабочей тормозной системы автомобиля Урал-4320.
Рабочая тормозная система состоит из шести тормозных механизмов и гидропневматического привоза.

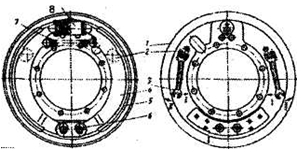

Рис.1. Тормозной механизм автомобиля УРАЛ-4320: 1 - опорный диск; 2 - регулировочный эксцентрик; 3 - ключ;4 - тормозная колодка;. 5 - фрикционная накладка; 6 -ось колодки; 7 -стяжная пружина; 8 - колесный цилиндр; I -уменьшение зазора; II -увеличение зазора.
Частичная регулировка тормозного механизма производится с помощью эксцентриков 2, которые поворачивает колодки относительно опорных пальцев. При регулировке эксцентрики поворачивают до упора и отпускают обратно на 30°.
Полная регулировка производится эксцентриковыми осями 6 и регулировочными эксцентриками 2. Правильность регулировки проверяют измерением зазора щупом между колодками и барабаном. На расстоянии 20 мм от края накладки зазор должен быть в верхней части 0,35 мм, внизу - 0,2 мм. Проверка зазора производится через люк в тормозном барабане.
