Последовательность пуска отопительно-вентиляционной установки ов65 мастерской мрс-ат-м1 в режиме вентиляции.
Необходимо рычаг 19 в соответствии с табличкой, установленной на переднем листе кожуха отопителя, поставить в положение «Вентиляция», а затем включить электродвигатель отопителя, установив рукоятку переключателя 5 в положение «1\2» или «1».
Для остановки ОВ65, работающей на режиме «Вентиляция», необходимо выключить электродвигатель отопителя, поставив рукоятку переключателя 5 в положение «0».

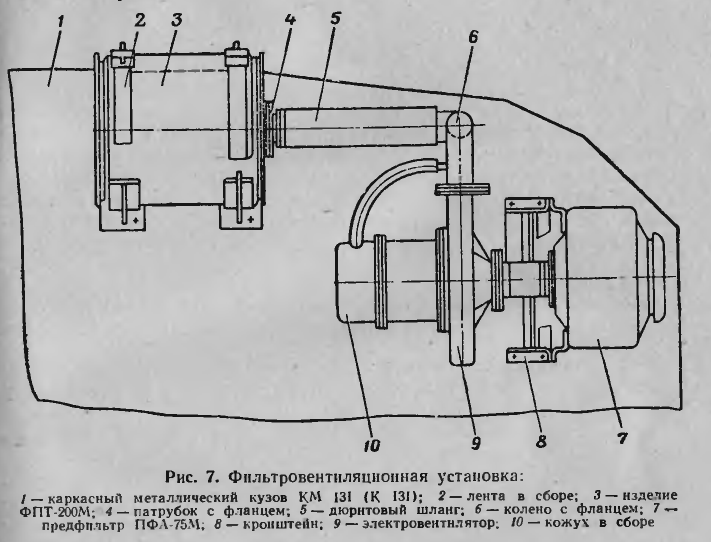

Последовательность пуска фильтровентиляционной установки фвуа-75н-12 мастерской мрс-ат-м1.
Для включения фильтровентиляционной установки необходимо:
Удалить заглушку заборного отверстия корпуса предфильтра, для чего открыть крышку, вынуть кассету и удалить заглушку. Кассету установить на место и закрыть крышку.
Включить блок питания
Включить переключателем на щитке контроля ФВУА электровентилятор на 30-60 сек при закрытой заглушке, расположенной на выходном патрубке воздуховода
Открыть постепенно заглушку на вводной трубе ФВУА до достижения номинальной производительности, определяемой с помощью тягонапорометра и таблицы пересчёта, имеющейся на щитке контроля.
Для выключения установки необходимо:
Выключить электровентилятор
Закрыть до отказа заглушку на выходном патрубке
Выключить блок питания, если не работают другие потребители постоянного тока.
Последовательность приведения в рабочее положение сверлильной электрической машины иэ1017 мастерской мрс-ат-м1.
Сверлильная машина типа ИЭ1017 предназначена для сверления отверстий диаметром до 23мм в сталях средней твёрдости, цветных металлах и дереве.
Перед началом работы проверить:
Соответствие напряжения в электросети
Исправность редуктора (проверяется двух-трёхкратным поворотом шпинделя от руки, при этом шпиндель должен вращаться легко, без заеданий)
Правильность вращения шпинделя (без дисбаланса и биения) при включенном электродвигателя
Во время работы не допускать петления, перекручивания и натягивания кабеля и перегрева электродвигателя свыше 65-70 градусов. При перерыве в подаче тока, перерыве работы или перемене места сверлильную машину обязательно отключать от сети. При сверлении отверстий большой глубины следует периодически очищать отверстие и сверло от стружки.
Последовательность приведения в рабочее состояние сварочного преобразователя пд-101 мастерской мрс-ат-м
Сварочный преобразователь состоит из сварочного генератора и встроенного трёхфазного асинхронного двигателя, которые смонтированы в одном корпусе и установлены на колёсах.
Техническая характеристика: номинальный сварочный ток – 125А, пределы регулирования сварочного тока 15 – 135А, рабочее напряжение – 25В, тип генератора – ГД 101, мощность генератора – 3,12 кВт, тип двигателя – трёхфазный асинхронный, мощность двигателя – 7,5 кВт, напряжение двигателя – 220/380 В, сила тока потребляемая двигателем – 24,5/14,7А.
Конструкция сварочного преобразователя – защищённая, предохраняющая от непосредственного попадания на токоведущие части твёрдых тел, капель и струй жидкости, с самовентиляцией, на шарикоподшипниках.
Порядок работы: перед пуском сварочного преобразователя следует:
- заземлить корпус преобразователя
- проверить состояние щёток и коллектора
- проверить надёжность контактов и убедиться в том, что кабели не касаются один другого
- повернуть маховичок реостата против хода часовой стрелки до упора
-проверить по заводской метке правильность установки траверсы генератора
- проверить соответствие напряжения сети напряжению, указанному на заводском щитке
- проверить от руки вращение якоря (якорь должен легко проворачиваться)
Пуск преобразователя осуществляется включением двигателя в сеть пакетным выключателем.
При неправильном вращении следует поменять местами провода двух любых фаз на панели двигателя. При этом необходимо отключить преобразователь от питающей сети.
По окончании пускового периода можно приступить к сварке, установив с помощью реостата нужный сварочный ток.
Для ориентировочного подбора сварочного режима в зависимости от толщины свариваемого материала и соответствующего размера электрода можно пользоваться следующими данными (во время работы величина тока подбирается более точно):
Толщина материала, мм Диаметр электрода, мм Ориентированная
сила тока, А
1-2 1-2 30-80
3 2 50-80
4-5 3 80-110
5-6 4 110-135
