Последовательность приведения в рабочее состояние зарядно-разрядного устройства узр-15 со сварочным преобразователем пд-101 мастерской мрс-ат-м1.
Для пуска устройства в работу в режиме зарядки в комплекте со сварочным преобразователем ПД-101 следует:
ручку реостата ступенчатого регулирования повернуть против хода часовой стрелки до упора;
аккумуляторные батареи подключить к зажимам панели аккумуляторов «К аккумуляторам»;
зажимы «—» — «125» сварочного преобразователя подключить к зажимам панели УЗР-15 «К генератору»;
ручку пакетного переключателя установить в положение «Зарядка»;
опустить сварочный преобразователь и при холостом ходе преобразователя установить требуемый ток зарядки с помощью реостатов плавного и ступенчатого регулирования (величину тока и напряжения контролировать с помощью приборов).
Следует помнить, что при работе сварочного преобразователя в диапазонах больших и средних токов (60—135 а и 30—65 а) зарядка в основном будет происходить только во время перерыва в сварке. При работе преобразователя в режимах малых токов (15—35 а) зарядка будет происходить непрерывно.
Независимо от того, на каком режиме работает сварочный преобразователь, зарядно разрядное устройство подключается к его зажимам «—» — «125».
Для переключения устройства в режим разрядки следует:
ручку реостата ступенчатого регулирования повернуть в сторону «Меньше» до упора, в противном случае при переключении на разрядку может перегореть плавкая вставка предохранителя;
ручку переключателя поставить в положение «Разрядка»;
с помощью реостатов и измерительных приборов установить требуемый режим разрядки аккумуляторных батареи.
При перерывах в работе устройство следует закрывать чехлом.
Полное описание и правила эксплуатации установки приводятся в Инструкции по эксплуатации установки для ручной дуговой сварки и зарядки типа УДЗ-101, имеющейся в документации мастерской.

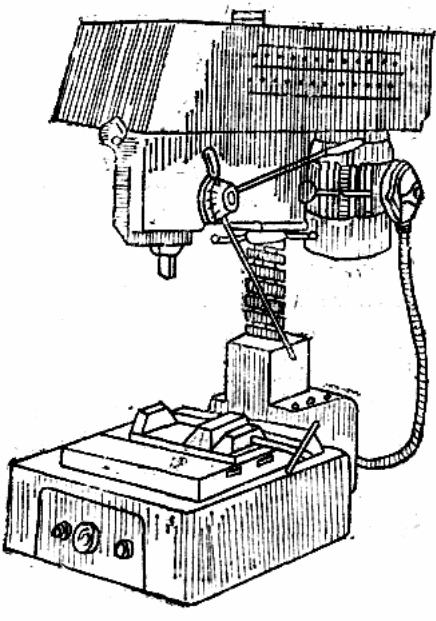

Настольно-сверлильный вертикальный станок 2м112-вс327
Правила эксплуатации. Перед началом работы проверить:
соответствие напряжения в электросети;
исправность редуктора (проверяется двух-трехкратпым поворотом шпиндели от руки, при этом шпиндель должен вращаться лек ко, без заеданий);
правильность вращения шпинделя (без дисбаланса и биения) при включенном электродвигателе.
Во время работы сверлильной машиной не допускать петления, перекручивания и натягивания кабеля и перегрева электродвигателя свыше 65—70° С. При перерыве в подаче тока, перерыве работы или перемене места сверлильную машину обязательно отключать от сети. При сверлении отверстий большой глубины следует периодически очищать отверстие и сверло от стружки.
В процессе эксплуатации ежемесячно промывать и смазывать редуктор, заполняя смазкой корпус редуктора не более чем па 2/3 объема.
Через 6—8 месяцев работы машины очистить подшипники н провари!Ь их в свежей смазке, при этом вынимать подшипники из наииы со смазкой после остывания.
Для смазки шестерен редуктора и подшипников применять смазку ЦНЛТИ.М-203 ГОСТ 8773- 63 или другую, равноценную ей.
При работе со сверлильной машиной запрещается:
начинать работу, не убедившись в исправности машины;
держать сверлильную машину за провод или касаться вращающихся частей;
разбирать и ремонтировать машину, не отсоединив шнур от питающей электросети;
удалять руками стружку, опилки и т. п. до полной остановки инструмента;
оставлять без надзора машину, присоединенную к сети.
Более подробно описание конструкции и правила эксплуатации
изложены в паспортах и инструкциях по эксплуатации на сверлильные машины.

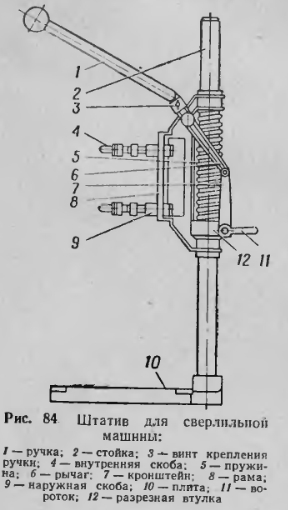

Ha стойке монтируется механизм вертикальной подачи свер- лильной машины. Сверлильная машина крепится болтам" между наружным" н внутренними скобами. В зависимости от габаритов обрабатываемой детали рама вместе co сверлильной магнитной может регулироваться по высоте c помощью поротка 11 в разрезной втулки 12.
