Последовательность приведения в рабочее положение ручной шлифовальной электрической машины (иэ2004а) мастерской мрс-ат-м1
Элементы электрооборудования мастерской при питании электропотребителей от генератора включаются в такой последовательности:
включить вилку штыря 16 (рис. 11) заземления в гнездо «Земля»; (помните круглую хуйню справа от входа)
вбить штырь заземления в грунт на всю рабочую длину;

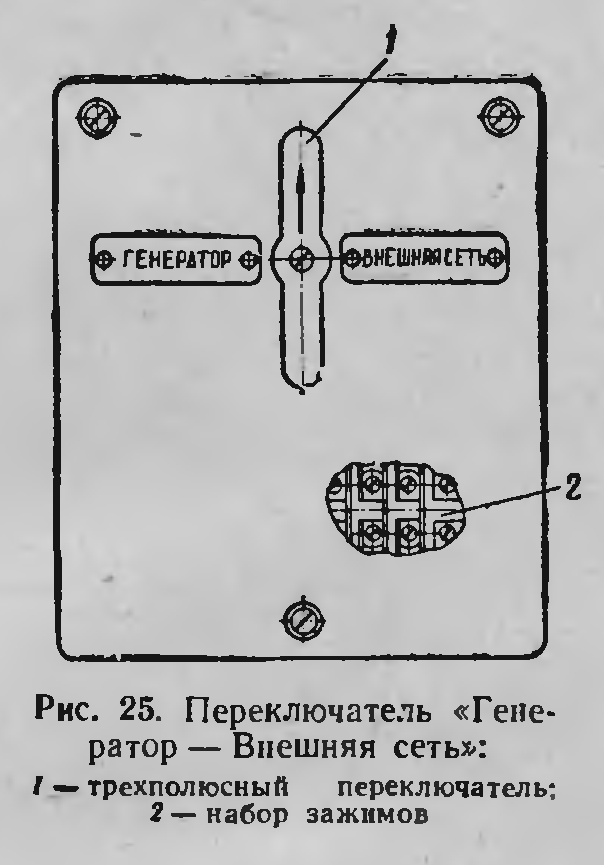

установить переключатель 1 (рис. 25) «Генератор — Внешняя сеть» в положение «Генератор»;
пустить генератор, как указано в билете №4.

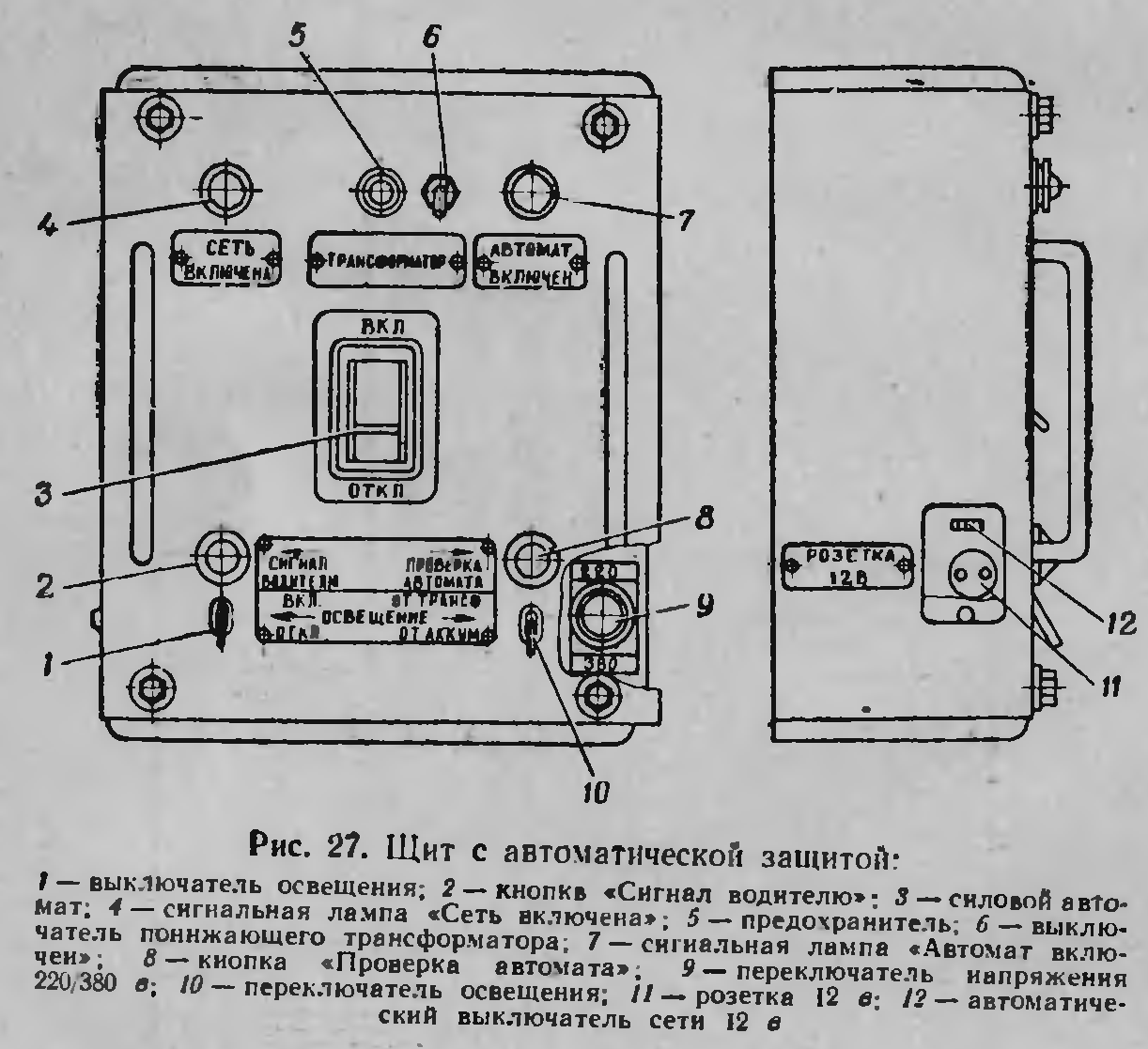

после возбуждения генератора и включения левой сигнальной лампы 4 (рис. 27) «Сеть включена» щита с автоматической защитой

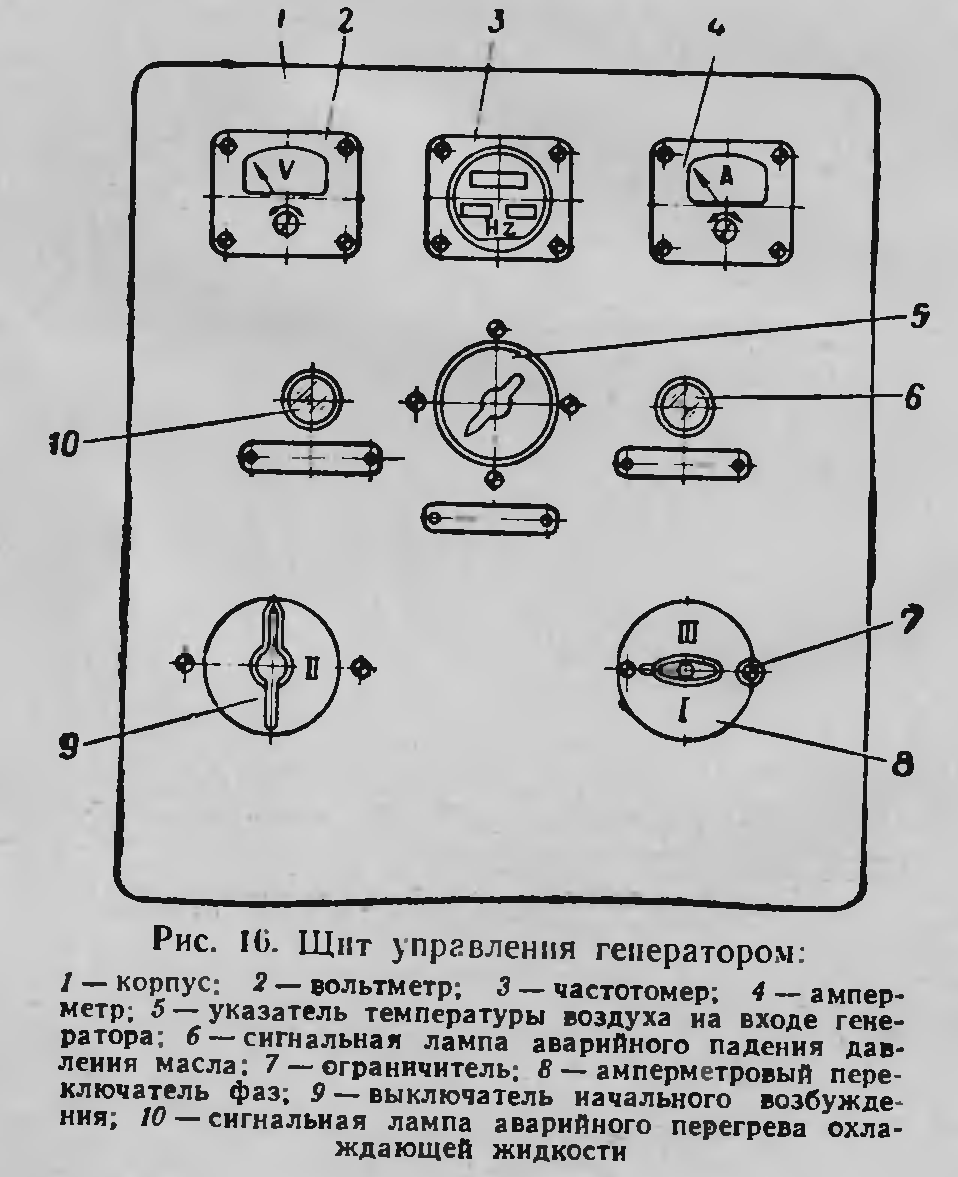

по показанию вольтметра 2 (рис. 16)

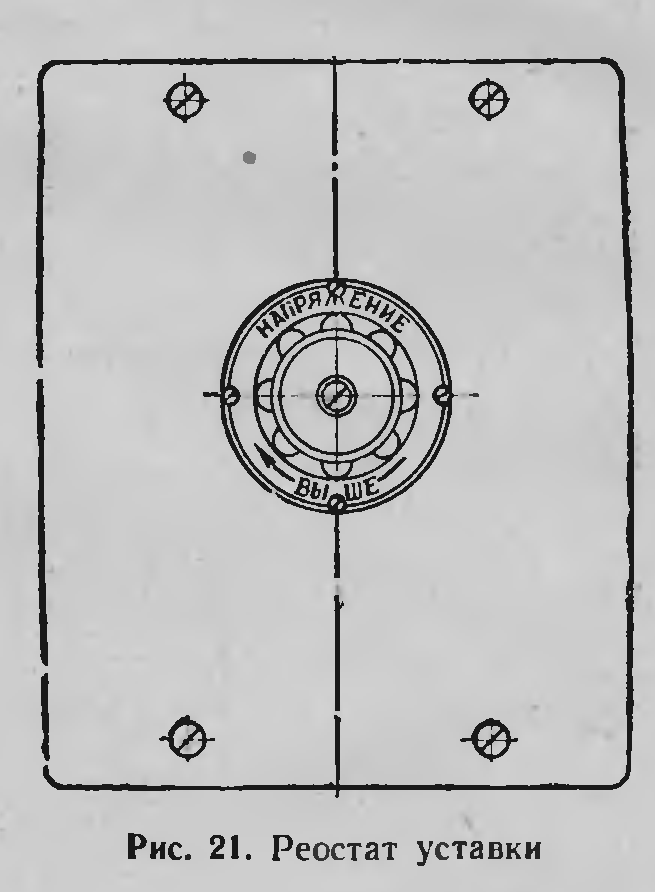

установить ручкой реостата уставки (рис. 21) напряжение 230 в;
включить силовой автомат 3 (рис. 27) щита с автоматической защитой, при этом на щите должна загореться правая сигнальная лампа 7 «Автомат включен»;
проверить работу защитно-отключающего устройства, нажав на кнопку 8 «Проверка автомата» (при исправной аппаратуре защитного отключения силовой автомат должен отключиться);
подключить к штепсельным разъемам необходимые потребители (например ебучую шлифмашинку), предварительно проверив, на какое напряжение они включены;
вторично включить силовой автомат, для чего рукоятку автомата сначала поставить в положение «Откл.», а затем в положение «Вкл.».
Последовательность приведения в рабочее положение сверлильной электрической машины иэ1017 мастерской мрс-ат-м1
Элементы электрооборудования мастерской при питании электропотребителей от генератора включаются в такой последовательности:
включить вилку штыря 16 (рис. 11) заземления в гнездо «Земля»; (помните круглую хуйню справа от входа)
вбить штырь заземления в грунт на всю рабочую длину;
установить переключатель 1 (рис. 25) «Генератор — Внешняя сеть» в положение «Генератор»;
пустить генератор, как указано в билете №4.
после возбуждения генератора и включения левой сигнальной лампы 4 (рис. 27) «Сеть включена» щита с автоматической защитой
по показанию вольтметра 2 (рис. 16)
установить ручкой реостата уставки (рис. 21) напряжение 230 в;
включить силовой автомат 3 (рис. 27) щита с автоматической защитой, при этом на щите должна загореться правая сигнальная лампа 7 «Автомат включен»;
проверить работу защитно-отключающего устройства, нажав на кнопку 8 «Проверка автомата» (при исправной аппаратуре защитного отключения силовой автомат должен отключиться);
подключить к штепсельным разъемам необходимые потребители (например ебучую сверлильную машину), предварительно проверив, на какое напряжение они включены;
вторично включить силовой автомат, для чего рукоятку автомата сначала поставить в положение «Откл.», а затем в положение «Вкл.».
Последовательность приведения в рабочее состояние сварочного преобразователя пд-101 мастерской мрс-ат
Сварочный преобразователь ПД-101
Сварочный преобразователь состоит из сварочного генератора и встроенного трехфазного асинхронного двигателя, которые смонтированы в одном корпусе и установлены на колесах.
Конструкция сварочного преобразователя—защищенная, предохраняющая от непосредственного попадания на токоведущие части твердых тел, капель и струй жидкости, с самовентиляцией, на шарикоподшипниках.
Порядок работы. Перед пуском сварочного преобразователя следует:
заземлить корпус преобразователя;
проверить состояние щеток и коллектора;
проверить надежность контактов и убедиться в том, что кабели не касаются один другого;
повернуть маховичок реостата против хода часовой стрелки до упора;
проверить по заводской метке правильность установки траверсы генератора;
проверить соответствие напряжения сети напряжению, указанному на заводском щитке;
проверить от руки вращение якоря (якорь должен легко проворачиваться).
Пуск преобразователя осуществляется включением двигателя в сеть пакетным выключателем.
При неправильном вращении следует поменять местами провода двух любых фаз на панели двигателя. При этом необходимо отключить преобразователь от питаюшей сети.
По окончании пускового периода можно приступить к сварке, установив с помощью реостата нужный сварочный ток.
Для ориентировочного подбора сварочного режима в зависимости от толщины свариваемого материала и соответствующего размера электрода можно пользоваться следующими данными
