4.1.2. Аппаратура фирмы «риалог»

Прибор бокового микрокаротажа БМК-75

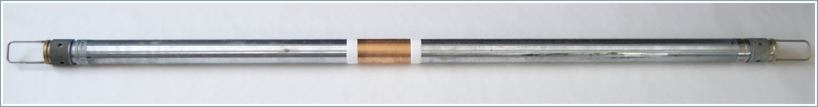

Рис. 17. Прибор бокового микрокаротажа БМК-75.

Предназначен для измерения кажущихся удельных электрических сопротивлений горных пород двумя микрозондами (МКЗ) и зондом бокового микрокаротажа (БМК), а также для измерения диаметра скважины. В сборках приборов аппаратуры «ЛОГИС» должен устанавливаться нижним.

Диапазон измерений:

• сопротивления микрозондами, Омм 0,2 - 40

• сопротивления зондом БМК, Омм 0,2 - 500

• даметра скважины, мм 100 - 360

Диаметр прибора, мм, не более 75

Длинна прибора, м, не более 3,5

Радиус исследования, мм

• МКЗ 50

• БМК 80

Вертикальное разрешение, мм 60

Скорость каротажа, м/ч, не более 800

Масса, кг, не более 70

Максимальная температура окружающей среды, °С 120/175

Максимальное гидростатическое давление, МПа 100 /120

Время сохранения работоспособности прибора при

максимальной нагрузке, ч, не менее 8/3

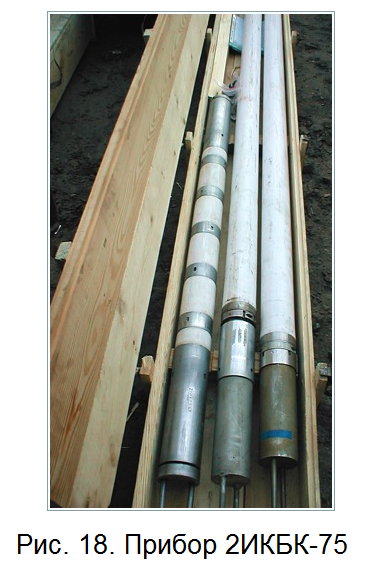

ПРИБОР ИНДУКЦИОННОГО И БОКОВОГО КАРОТАЖА 2ИКБК-75

Предназначен для измерения кажущихся удельных электрических сопротивлений горных пород двумя зондами индукционного каротажа большого и среднего радиусов исследования типа 6Э1 и 8Э0.9 и зондом бокового каротажа типа КБК малого радиуса исследования. Рекомендуется для применения в низкоомных терригенных разрезах с повышающим проникновением в скважинах, пробуренных на пресных буровых растворах ρ_р > 0,2 Омм. В сборках приборов аппаратуры «ЛОГИС» должен устанавливаться нижним.

Диапазон измерений:

- сопротивления зондами ИК, Омм 0,2 – 200

- сопротивления зондами КБК, Омм 0,2 – 1000

Диаметр прибора, мм, не более 75

Длинна прибора, м, не более 7,5

Масса прибора, кг не более 130

Радиальная характеристика, м, (по уровню 0,5)

- зонда ИК-Б 1,65

- зонда ИК-С 0,85

- зонда КБК 0,4

Вертикальное разрешение, м

- зондов ИК 1,0

- зонда КБК 0,5

Максимальная температура окружающей среды, °С 120/175

Максимальное гидростатическое давление, МПа 100/120

Время сохранения работоспособности прибора при

максимальной температуре, ч, не менее 8 / 3

Скорость каротажа, м/ч, не более 800

Индукционные зонды компенсированные, маслонаполненные.

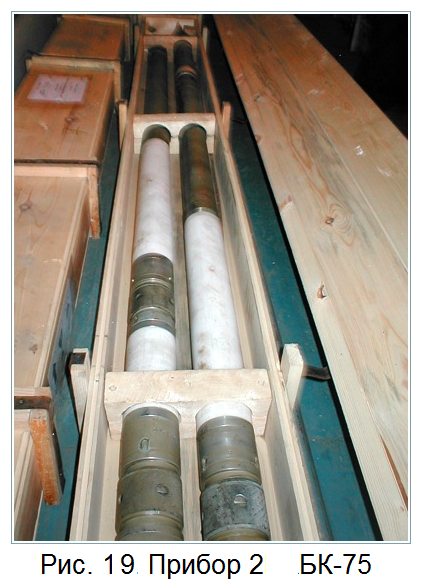

ПРИБОР ДВОЙНОГО БОКОВОГО КАРОТАЖА 2БК-75

П редназначен для измерений кажущихся удельных электрических сопротивлений горных пород двумя зондами пятиэлектродного бокового каротажа большого (БКб) и малого (БКм) радиуса исследования и обеспечивает гальванический канал для измерения потенциалов самопроизвольной поляризации методом ПС. В сборках приборов аппаратуры «ЛОГИС» должен устанавливаться верхним.

Диапазон измерений зондами бокового каротажа, Омм: 0,2 -10000

Диаметр прибора, мм, не более 75

Клина жесткого зонда, м, не более 6

Шина гибкого зонда, м, не более 24

Масса прибора, кг, не более 150

Осредненная радиальная характеристика

Псевдогеомегрического фактора (по уровню 0.5), м:

- зонда БКб, не менее 1,8

- зонда БКм, не более 0,8

Вертикальное разрешение, м , не хуже 0,6

Максимальная температура окружающей среды, °С 120/175

Максимальное гидростатическое давление, МПа 100/120

Время сохранения работоспособности прибора при

максимальной температуре, ч, не менее 8 / 3

Скорость каротажа, м/ч, не более 800

ПРИБОР ЭЛЕКТРИЧЕСКОГО КАРОТАЖА БКЗ-75

Рис. 20. Прибор бокового каротажа БКЗ-75.

Прибор предназначен для измерения кажущихся электрических сопротивлений горных пород зондами бокового каротажного зондирования (БКЗ), трехэлектродным зондом бокового каротажа (БС), удельного электрического сопротивления промывочной жидкости резистивиметром и обеспечивает гальванический канал для измерения потенциалов самопроизвольной поляризации методом (ПС). В сборках приборов аппаратуры «ЛОГИС» должен устанавливаться верхним.

Диапазон измерения кажущихся удельных сопротивлений, Ом*м:

- для зондов A0.4M0.1N; N11.0M0.5A 0,2-1000

- для зондов A1.0M0.1N; A2.0M0.5N; N0.5M2.0A

A4.0M0.1N; A8.0M1.0N 0,2-5000

- для зонда БК 0,2 - 10000

- для резистивиметра 0.03 — 10

Радиальная характеристика для зонда БК (по уровню 0.5), м 0,8

Вертикальное разрешение для зонда БК, м 0,2

Диаметр прибора, мм, не более 75

Длинна прибора с гибким зондом, м, не более 23

Масса прибора , кг. не более 110

Максимальная температура окружающей среды, °С 120/175

Максимальное гидростатическое давление ,МПа 100/120

Время сохранения работоспособности прибора при

максимальной температуре, ч. не менее 8/3

Скорость каротажа, м/ч, не более 800

ПРИБОР ГАММА КАРОТАЖА ГК-75

Предназначен для измерения мощности экспозиционной дозы (МЭД) гамма-излучения горных пород. В сборках приборов аппаратуры «ЛОГОС» нельзя устанавливать снизу приборов 2НК-75 и НГК-75.

Диапазон измерения МЭД, мкР/час 1-250

Чувствительность, имп/с / мкР/ч 8

Скорость каротажа, м/час не более 400

Масса прибора, кг, не более 35

Диаметр прибора, мм, не более 75

Длинна прибора, м, не более 1,5

Температура окружающей Среды, °С 120/175

Максимальное гидростатическое давление ,МПа 100/120

Время сохранения работоспособности прибора при

максимальной температуре, ч, не менее 8 / 3

размеры сцинтилляционного кристалла, мм 30 х 100

ПРИБОР СПЕКТРОМЕТРИЧЕСКОГО ГАММА-КАРОТАЖА ГКС-75

Прибор предназначен для измерения концентраций калия, урана и тория в горных породах. В сборках приборов аппаратуры «ЛОГИС» нельзя устанавливать снизу приборов 2НК-75 и НГК-75. Диапазон измерения концентраций, %

- по калию 0,5 - 20

- по урану (2 - 200) 10 ^-4

- по торию (2-200) 10 ^-4

Гамма-репер Cz¹³⁷

Диаметр прибора, мм, не более 75

Длина прибора. и, не более 1,8

Скорость каротажа, м/ч,не более 150

Максимальная температура окружающей среды, °С 120/175

Максимальное гидростатическое давление, МПа 100/120

Время сохранения работоспособности прибора при

максимальной температуре, ч, не менее 8/3

Размеры сцинтилляционного кристалла, мм 32 х 200

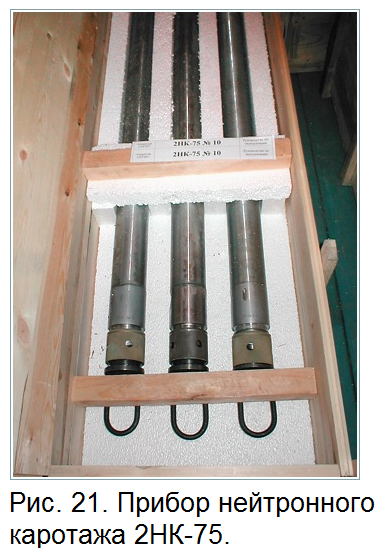

ПРИБОР НЕЙТРОННОГО КАРОТАЖА 2НК-75

Предназначен для измерения водонасыщенной пористости горных сборках приборов аппаратуры «ЛОГИС» может устанавливаться в любом месте.

Диапазон водонасыщенной пористости, % 1-40

Диаметр прибора, мм, не более 75

Длина прибора. и, не более 1,6

Скорость каротажа, м/ч,не более 400

Масса прибора, кг, не более 45

Максимальная температура окружающей среды, °С 120/175

Максимальное гидростатическое давление, МПа 100/120

Время сохранения работоспособности прибора при

максимальной температуре, ч, не менее 8/3

Прибор рассчитан на работу с Pu-Be источником быстрых нейтронов типа ИБН-8-5. Размеры зондов: ННК – 25 см, ННКб – 50.

Тип детекторов тепловых нейтронов – СНМ-56.

ПРИБОР НЕЙТРОННОГО ГАММА КАРОТАЖА НГК-75

Предназначен для измерения МЭД вторичного гамма излучения горных пород. В сборках приборов аппаратуры «ЛОГИС» может устанавливаться в любом месте.

Диапазон измерения МЭД, мкР/ч 50-2500

Чувствительность, имп. / мкР/ч 8

Диаметр прибора, мм, не более 75

Длина прибора, м, не более 1,6

Скорость каротажа, м/час, не более 400

Масса прибора, кг, не более 45

Максимальная температура окружающей среды, °С 120/175

Максимальное гидростатическое давление, Мпа 100/120

Время сохранения работоспособности прибора при

максимальной температуре, ч, не менее 8/3

Прибор рассчитан на работу с Pu-Ве источником быстрых нейтронов типа ИБН-8-5. Размеры зонда: НТК, см - 60.

Размеры сцинтилляционного кристалла, мм 30 х 70

ПРИБОР НЕЙТРОННОГО ГАММА-КАРОТАЖА СПЕКТРОМЕТРИЧЕСКОГО НГКС-75

Прибор используется совместно с прибором нейтронного каротажа Ддя определения содержания элементов в породе. Определяемые элементы: Са, CI, Н, S, Si. Рассчитан на работу совместно с прибором нейтронного каротажа 2НК-75.

Максимальная температура окружающей среды, °С 120/175

Максимальное гидростатическое давление, Мпа 100/120

Максимальный диаметр, мм 75

Длина, м 1,7

Максимальная скорость каротажа, м/ч 150

ТЕРМОМЕТР Т-75

Прибор предназначен для проведения измерения температуры. В сборках приборов аппаратуры «ЛОГИС» может устанавливаться в любом месте.

Диапазон измеряемых температур, °С 1-120/175

Среднее квадратическое отклонение случайной

составляющей основной, абсолютной погрешности,

(предельная разрешающая способность), °С 0,005

Показатель тепловой инерции, с, не более 2

Габариты прибора, мм

- диаметр, не более 75

- длинна 1500

Масса прибора не более, кг 30

Максимальная температура окружающей среды, °С 120/175

Максимальное гидростатическое давление ,МПа 100/120

Время сохранения работоспособности прибора при

максимальной температуре, ч, не менее 8/3

Скорость каротажа, м/ч, не более 800

ПРИБОР ПЛОТНОСТНОГО КАРОТАЖА ПК-75

Предназначен для измерения объемной плотности горных пород. Для улучшения контакта прибора с породой рекомендуется использовать вращающуюся головку, а выше и ниже прибора устанавливать карданное

соединение.

Диапазон измерений объёмной плотности

горных пород, кг/м3 1700-3000

Источник Cz-137, активность мКи 0,28-0,7

Диаметр прибора, мм, не более 75

Длинна прибора, м, не более 3,0

Максимальный диаметр скважины, мм 360

Максимальная температура окружающей среды, °С 120/175

Максимальное гидростатическое давление, Мпа 100/120

Время сохранения работоспособности прибора при

максимальной температуре, ч, не менее 8/3

Скорость каротажа, м/ч, не более 400

размеры зондов: ГГКм - 20 см, ГГКб - 40 см.

Детектор малого зонда NaI(TI), мм 16 х 24 + ФЭУ102.

Детектор большого зонда CsI(Tl), мм 16 х 60 + ФЭУ102.

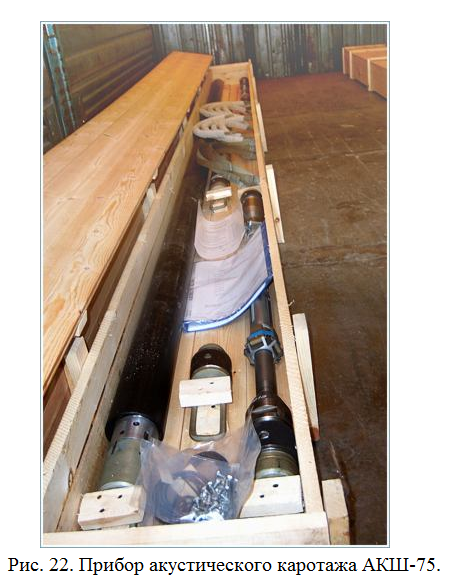

ПРИБОР АКУСТИЧЕСКОГО КАРОТАЖА МНОГОЭЛЕМЕНТНЫЙ ШИРОКОПОЛОСНЫЙ АКШ-75

Предназначен для измерения кинематических и динамических хактеристик регистрируемых типов волн (продольных, поперечных и в открытых и обсаженных скважинах. Диаметр исследуемых скважин от 100 до 400 мм. Прибор оснащен грузонесущим изолятором, что позволяет помещать прибор в любое место в сборках приборов аппаратуры

«ЛОГИС».

Диапазон измерений интервального времени

пробега продольной волны Т, мкс/м 120-650

Диапазон измерений затухания продольной

Волны по породе и колонне, Дб/м 2,5-40

Диапазон измерения амплитуд Ар и Ак, В 0,005-5

Диаметр прнбора, мм , не более 75

Длинна прибора, м, не более 6

Вертикальное разрешение зондов, м, 0,2

Масса, кг не более 100

Собственная частота колебаний излучателя, кГц 10

Максимальная температура окружающей среды, °С 120/175

Максимальное гидростатическое давление ,МПа 100/120

Время сохранения работоспособности прибора при

максимальной температуре, ч, не менее 8/3

Скорость каротажа, м/ч, не более 600

Размеры зондов от 3 до 3,6 м при используемой частоте излучателя 10 кГц позволяет получить разрешенную картинку по типам волн.

Термостойкость электронного блока до 200°С обеспечивается металлическим сосудом Дьюара, в который установлена электронная схема прибора. Термостойкость до 200°С акустического зонда обеспечена используемыми материалами. Излучатель магнитострикционный из материала 49К2Ф, имеющего точку кипения 300°С. Приемники -пьезокерамика из материала ЦТС 19, имеющего рабочую температуру 200°С. Для обеспечения точности измеряемых параметров, в приборе имеется один измерительный канал и используется четырнадцатиразрядный АЦП. Время оцифровывания сигнала АК — 4 мс, шаг оцифровывания — 4 мкс.

По каждому такту глубины могут оцифровываться и передаваться на поверхность от 1 ВК до 4 ВК. На каждую ВК происходит запуск излучателя и регистрация ВК от одного из приемников. Следующая регистрация ВК будет через 40 мс. Весь такт четырех ВК занимает 160 мс.

Прибор имеет высокую разрешающую способность по вертикали — четыре приемника тлены с шагом 0,2 м.

Приемники имеют сферическую диаграмму направленности, это обеспечивает равную «цельность к волнам, имеющим разную скорость распространения.

АКУСТИЧЕСКИЙ ЦЕМЕНТОМЕР АКЦ-75

Предназначен для акустического контроля качества цементирования

обсаженных скважин, бурящихся на нефть и газ, оборудованных обсадными колоннами внутренним диаметром от 100 до 400 мм и заполненных промывочной жидкостью. Прибор снабжен зондовой установкой И1,0П0,5П1,0П. В сборках приборов аппаратуры «ЛОГИС» может устанавливаться в любом месте.

Собственная частота колебаний излучателя, кГц, 10 и 20

Диапазон измерений интервального времени пробега

продольной волны Т, мкс/м 120-650

Диапазон измерений затухания продольной волны

по породе и колонне, Дб/м 2,5 - 40

Диапазон измерения амплитуд Ар и Ак, В 0,005 - 5

Диаметр прибора, мм, не более 75

Длинна прибора, м, не более 4,3

Верткальное разрешение зонда, м 0,5

Скорость каротажа, м/час, не более 600

Масса прибора, кг, не более 60

Максимальная температура окружающей среды, °С 120 / 175

Максимальное гидростатическое давление, МПа 100 /120

Время сохранения работоспособности прибора при

максимальной температуре, ч, не менее 8/3

Измерения на двух частотах высокой (20 кГц) и низкой (10 кГц) позволяет оценить тип дефекта цементирования - кольцевой микро зазор или вертикальный канал, а также оценить их величины. Зонд АК - 2,5 м обеспечивает получение информации о контакте цементного кольца с породой. Наличие одного измерительного канала и использование четырнадцатиразрядного АЦП обеспечивает высокую точность и температурную стабильность измеряемых параметров.

Использование в качестве приемника пьезокерамической сферы диаметром 30 мм позволяет измерить акустический сигнал с высоким разрешением и сферической диаграммой направленности. Оцифровывание ВК в скважинном приборе обеспечивает большой динамический диапазон регистрируемого сигнала и лучшее соотношение «сигнал-помеха» по сравнению с оцифровыванием ВК на поверхности. Отсутствует влияние кабеля на АЧХ регистрируемого сигнала.

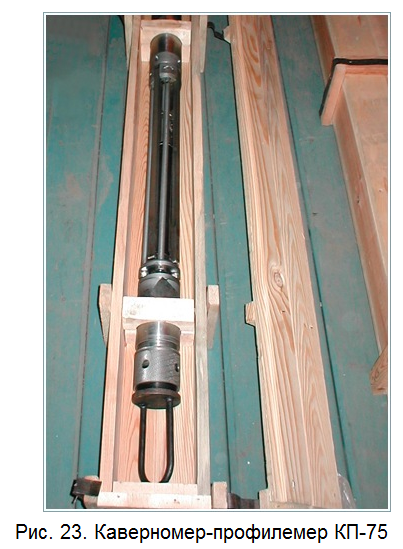

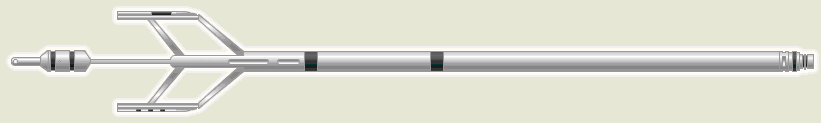

К АВЕРНОМЕР - ПРОФИЛЕМЕР КП-75

Предназначен для измерения четырех радиусов с последующим вычислением двух взаимно перпендикулярных и среднего диаметра скважины. В сборках приборов аппаратуры «ЛОГИС» может устанавливаться в любом месте. Лучшие результаты достигаются при использовании центраторов.

Все приборы выполнены на унифицированной цифровой телесистеме. По согласованию с заказчиком могут быть изготовлены приборы, работоспособные при 200-220°С и давлении до 160-170 МПа. Электропитание скважинных приборов, управление их работой по меткам глубины или времени, запись данных каротажа на магнитный диск, визуализацию в процессе регистрации и предварительную обработку данных каротажа обеспечивает блок Б-111.

В блоке применена цифровая телеизмерительная система с кодированной системой передачи в формате Манчестер-2 и одним гальваническим каналом для передачи сигнала ПС.

Технические характеристики индустриального компьютера:

процессор Celeron-566 MHz

память 64Mb

жесткий диск 10 Gb

гибкий диск ZIP Drive 100 Mb

Технические характеристики блока питания скважинных приборов:

частота выходного напряжения переменного тока, Гц 400±20

номинальный ток нагрузки, А 0,3

максимальное выходное напряжение переменного

тока при номинальном токе нагрузки, В 150

максимальная емкость нагрузки, мкФ, не более 1

максимальное выходное напряжение постоянного

тока при номинальном токе нагрузки, В ±150

максимально допустимый ток нагрузки, А 0,5

время короткого замыкания, с, не более 60

напряжение питания 220±20 В частотой 50-60 Гц и +12 В постоянного тока Технические характеристики АЦП:

число каналов 8

диапазон входных сигналов канала ПС, В ±3

диапазон входных сигналов остальных каналов, В ±5

число разрядов 16

время преобразования, мкс 200

мощность блока бесперебойного питания, ВА 700

Питание блока производится от сети переменного тока (220±20) В, частотой (47-63) Гц. Потребляемая мощность не более 300 ВА, габаритные размеры блока (ширина*высота*глубина) 550*830*600 мм, масса блока 100±10 кг.

Программное обеспечение регистрации позволяет проводить регистрацию данных ГИС в виде Las-файла.

Блок перебойного питания предназначен для сохрания цифровых данных каротажа, записанных на винчестер компьютера, в случае внезапного (аварийного) отключения эектропитания каротажной лаборатории. Обеспечивает работу индустриального компьютера и компьютера блока управления Б1Л в течете 30 минут. Позволяет закрыть прижимные устройства скважинных приборов для подъема их на поверхность.

Блок рассчитан на работу в составе серийно выпускаемых каротажных станций, укомплектованных датчиками сантиметровых меток глубины и магнитных меток.

В качестве линии связи скважинных приборов с блоком Б-111 применяется трехжильный геофизический кабель длиной до 8000 м.

ПРОГРАММНО-МЕТОДИЧЕСКОЕ ОБЕСПЕЧЕНИЕ

Программно-методическое обеспечение обработки данных каротажа включает в себя следующие компоненты:

- предварительная обработка данных каротажа (увязка каротажных кривых по глубине, ввод поправок в данные, зарегистрированные модульной аппаратурой с учетом характеристик скважинных приборов, радиальной и осевой неоднородности среды, нелинейных эффектов);

визуализация данных цифровой регистрации в виде диаграмм:

- интерпретация данных каротажа (оценка фильтрационно-емкостных свойств и насыщенности коллекторов по данных ГИС, визуализация полученных результатов интерпретации в формате, определенном

пользователем);

- программно-методическое обеспечение обработки данных волнового АК (3, 4, 5 -элементный зонд) и АКЦ (просмотр и анализ качества файла регистрации волнового АК или АКЦ на экране дисплея; редактирование, первичная обработка и визуализация файла регистрации; обработка отредактированных данных с получением параметрических кривых).

Все результаты обработки представляются в виде диаграмм и/или LAS-файла.

Индустриальный компьютер, предназначенный для редактирования, визуализации и обработки данных каротажа. Обеспечивает дублирование функций компьютера блока управления Б111 по управлению работой модульных скважинных приборов и цифровой записи данных каротажа, в случае выхода из строя компьютера блока управления Б111.

Выдерживает транспортную тряску при перевозке внутри каротажной лаборатории предназначен для работы в каротажных лабораториях, обеспеченных системами кондиционирования и электрообогрева.

Принтер предназначен для выдачи диаграммных результатов ГИС.

ПРИНАДЛЕЖНОСТИ

Вращающаяся головка (ВГ)

Предназначена для механического и электрического соединения скважинных приборов с трехжильным каротажным кабелем. Обеспечивает свободное вращение кабеля относительно корпуса скважинного прибора при проведении геофизических исследований, чем обеспечивается более тесный контакт между прибором и стенкой скважины.

Устройства для сборки приборов

Первое устройство представляет собой круг из металлического листа с квадратной прорезью, в которой прибор фиксируется на устье скважины при сборке в связки перед проведением геофизических измерений, второе устройство - для горизонтальной сборки приборов в связки на каротажной базе или на мостках для проверки работоспособности приборов и их калибровки.

Карданное соединение (К)

Предназначено для стыковки в связки приборов. Улучшает контакт зондовых установок с породой в скважинах с неровной поверхностью ствола. Улучшает проходимость длинных связок приборов при спуске в скважины на участках с наклонным стволом.

Аппаратура «ЛОГИС» позволяет выполнить обязательный комплекс ГИС за три спуско-подъема, объединяя в сборки до 5-7 приборов, оценить качество полученного материала и выполнить первичную обработку данных каротажа непосредственно на скважине.
