3.2. Ооо «Газпром геофизика» в ст. Смоленской
Данная организация, в отличие от АУГР, занимается также геофизическим контролем при бурении скважины. Организация имеет в наличии испытательный прибор- разрывную машину- для проверки кабелей на прочность.

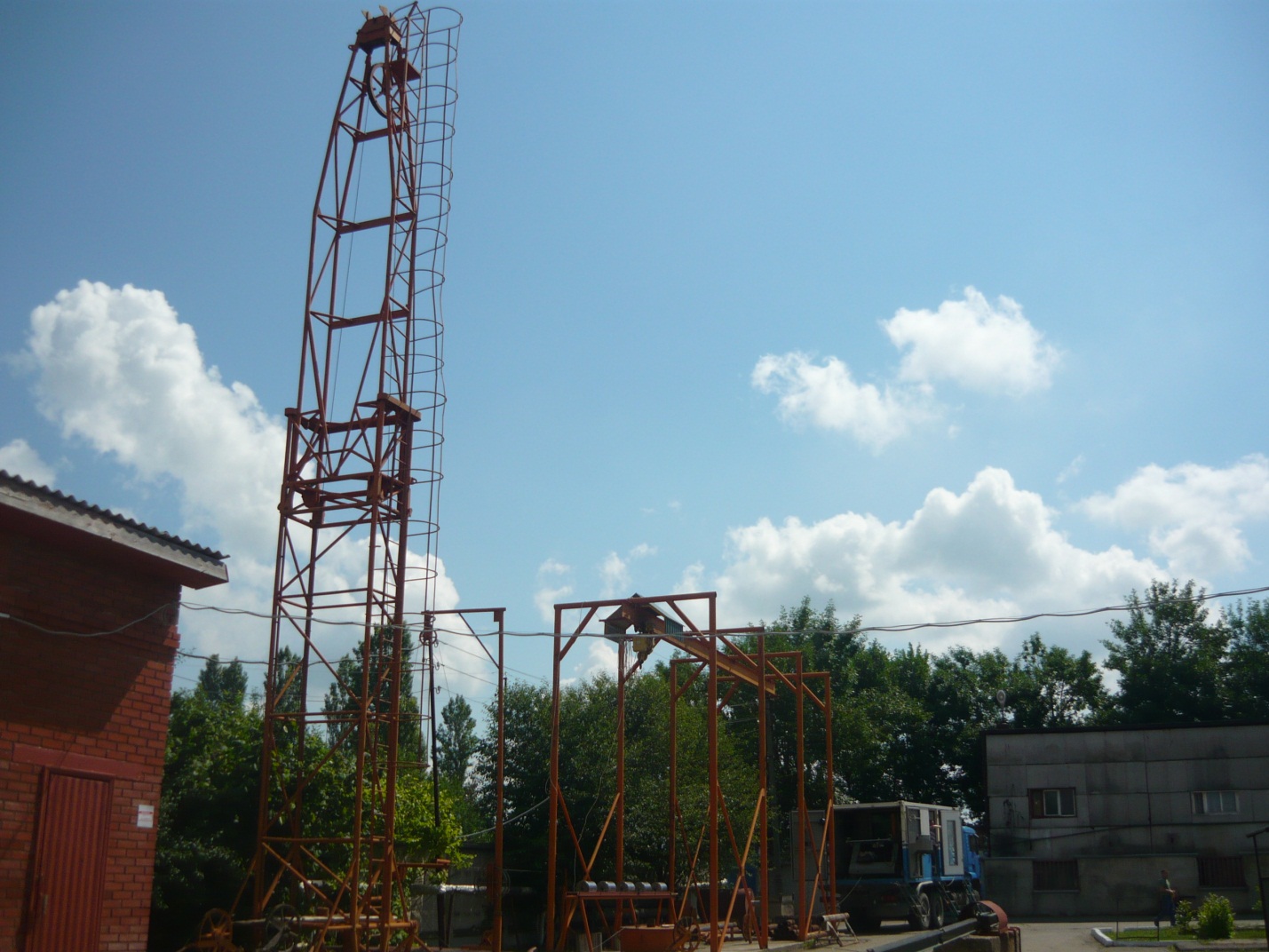

Рис. 13. Скважина на территории ПФ «Кубаньгазгеофизика», глубиной 300 м.

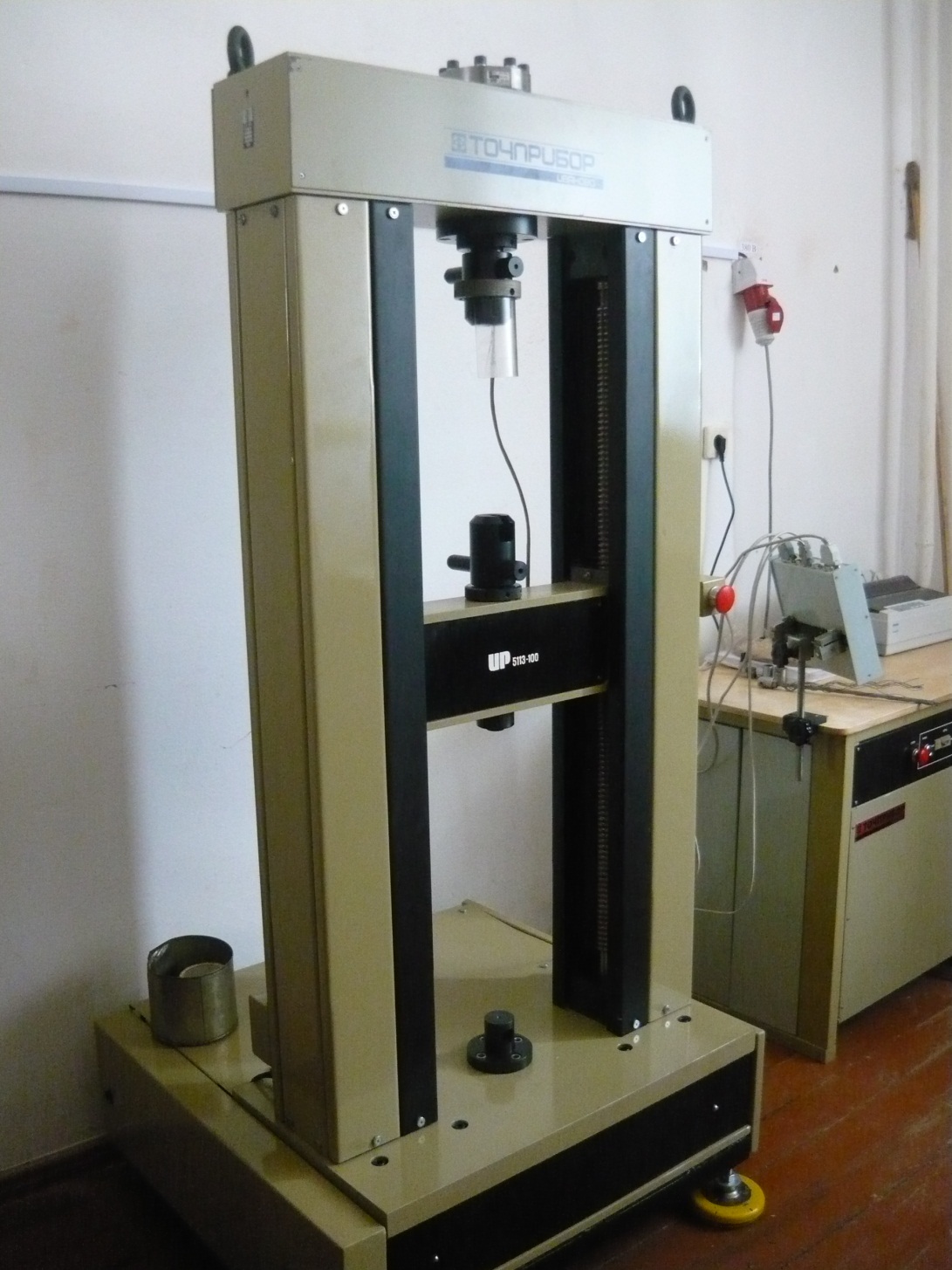

Рис. 14. Разрывная машина фирмы «Точприбор».
Рис. 15. Аппаратурный цех.
4. Структура и организация работ предприятий разработчиков
4.1. Ооо «риалог»
Основные направления деятельности:
- разработка, изготовление и ремонт термобаростойкой геофизической аппаратуры для исследования нефтяных и газовых скважин;
- разработка программно-методического и метрологического обеспечения;
- проведение пусконаладочных работ;
- оказание сервисных услуг.
Предлагаемая продукция:
- техника и технология проведения ГИС гибкими сборками, отличающиеся тем, что состав сборок формируется производителем работ непосредственно на скважине из отдельных приборов в зависимости от решаемых задач и геолого-технологических условий проведения измерений.
Реализуется предлагаемая технология аппаратурой "ЛОГИС", включающей 16 типов цифровых программно-управляемых скважинных приборов, наземный регистратор - блок Б111, оборудование и программно-методическое обеспечение обработки данных ГИС.
Аппаратура "ЛОГИС" позволяет выполнить обязательный комплекс ГИС за три спуско-подъёма, объединяя в сборки по 5-7 приборов, оценить качество полученного материала и выполнить первичную обработку данных каротажа непосредственно на скважине.
Время, затрачиваемое на проведение полного комплекса ГИС в скважине глубиной 6000–7000 м., составляет 28–36 часов в зависимости от геолого-технических условий проведения работ.
За 2001–2002 гг. фирма "РИАЛОГ" изготовила и поставила заказчикам более 150 скважинных приборов аппаратуры "ЛОГИС", в том числе и комплект приборов на температуру 210 °С и давление 160 МПа.
Фирма "РИАЛОГ" может поставить как полный комплект аппаратуры "ЛОГИС" так и отдельные скважинные приборы. Однако в последнем случае теряется преимущество предлагаемой технологии - решение геологических задач за минимально возможное время.

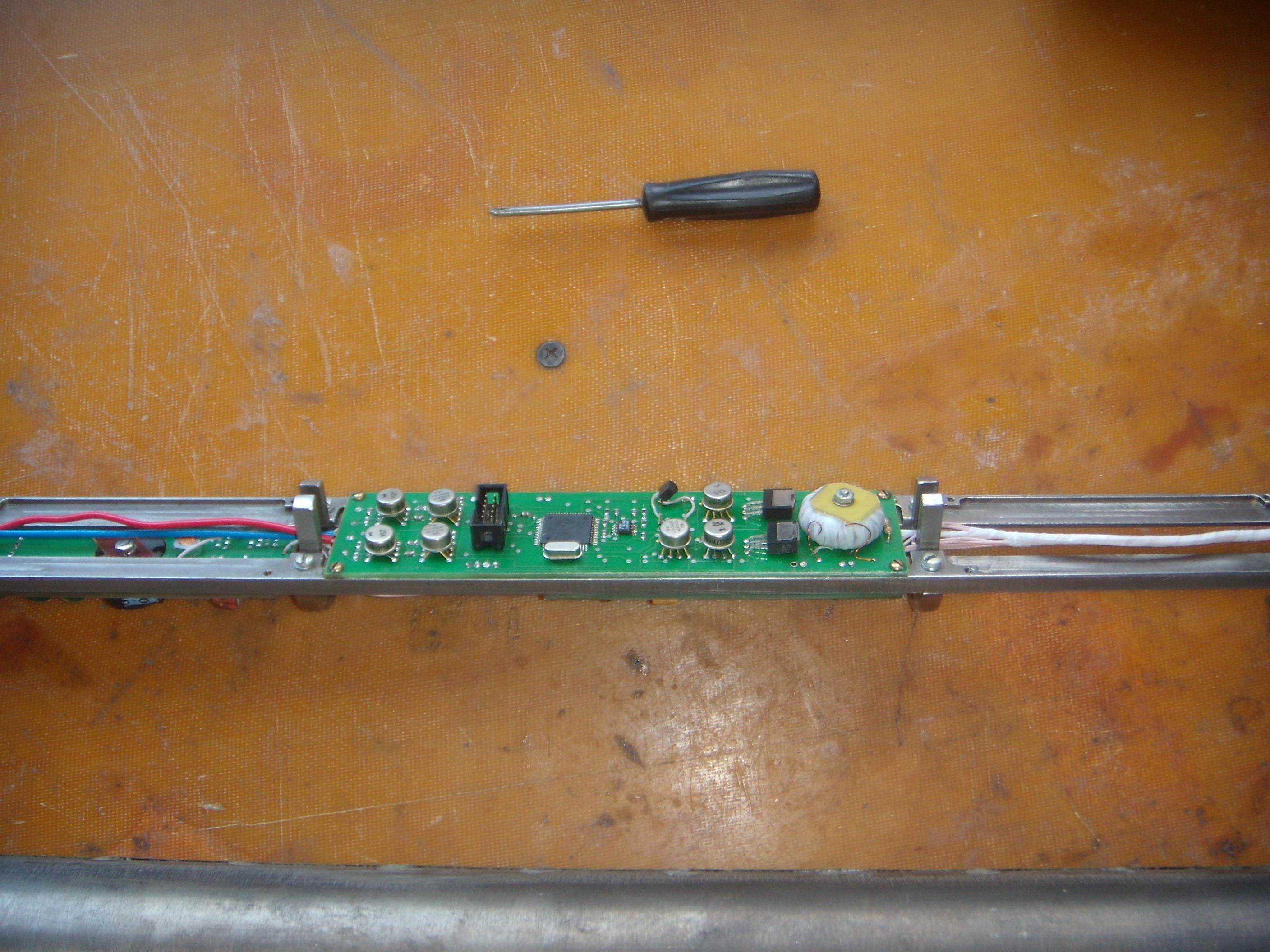

Рис. 16. Электронная схема прибора плотностного каротажа.
Состав аппаратуры «ЛОГИС» приведен в таблице 1.
Таблица 1
№ п/п |
Наименование, обозначение |
1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. 15.
16.
17. |
Прибор бокового микрокаротажа БМК-75 Прибор индукционного и бокового каротажа 2ИКБК-75 Прибор бокового каротажа 2БК-75 Прибор бокового каротажного зондирования БКЗ-75 Прибор нейтронного каротажа 2НК-75 Прибор плотностного гамма-гамма каротажа ПК-75 Прибор гамма-каротажа ГК-75 Прибор спектрометрического гамма-каротажа ГКС-75 Прибор акустического каротажа АКШ-75 Акустический цементометр АКЦ-75 Каверномер-профилемер КП-75 Термометр Т-75 Инклинометр непрерывной записи ИНКЛ-75 Прибор нейтронного гамма-каротажа спектрометрического НГКС-75 Регистратор - Блок Б111:
Рабочее место интерпретатора:
Принадлежности:
|
