2.4. Вспомогательное оборудование

При проведении геофизических исследований необходимо контролировать перемещение скважинного прибора, т.е. знать глубину нахождения и скорость перемещения прибора, нагрузку на кабель. И задачи решают путем применения специального устройства — блок — баланса. Он состоит из рамы и ролика, свободно вращающегося на оси, которая укреплена на раме (рис. 6). За один оборот ролика проходит 2 м. На блок - баланс крепится датчик глубин и датчик натяжения кабеля. Кроме того, необходимо согласовать перемещение прибора по стволу скважины с протяжкой магнитной ленты. Все эти задачи реализуются специальными устройствами- сельсинной передачей. Сельсинная передача состоит из сельсиндатчика и одного или нескольких сельсинприемников, представляющих собой электродвигатели переменного тока с двухполюсными статорами и трехфазными роторами. Принцип их действия заключается в том что, вращение ротора датчика приводит к строго согласованному вращению ротора приемника.

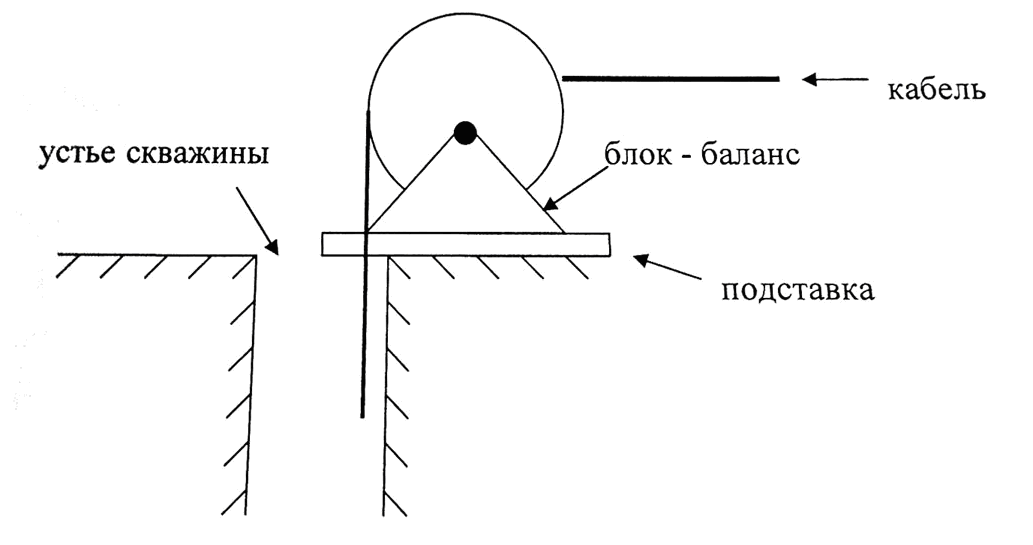

Рис. 6. Блок- баланс.

При работе с рамочным блок - балансом его подставку устанавливают на роторе над устьем скважины и прижимают к стволу ротора буровым инструментом. При отсутствии ротора, а также при работах через буровые или компрессорные трубы применяют блок баланс, в котором подставка заменена патрубком с кронштейном. Патрубок снабжен резьбой под муфту обсадной колонны. Блок — баланс может также подвешиваться над устьем скважины на крюке буровой лебедки, тогда направление кабеля осуществляется направляющими роликом, а спуск кабеля в скважину подвесным роликом (рис. 7).

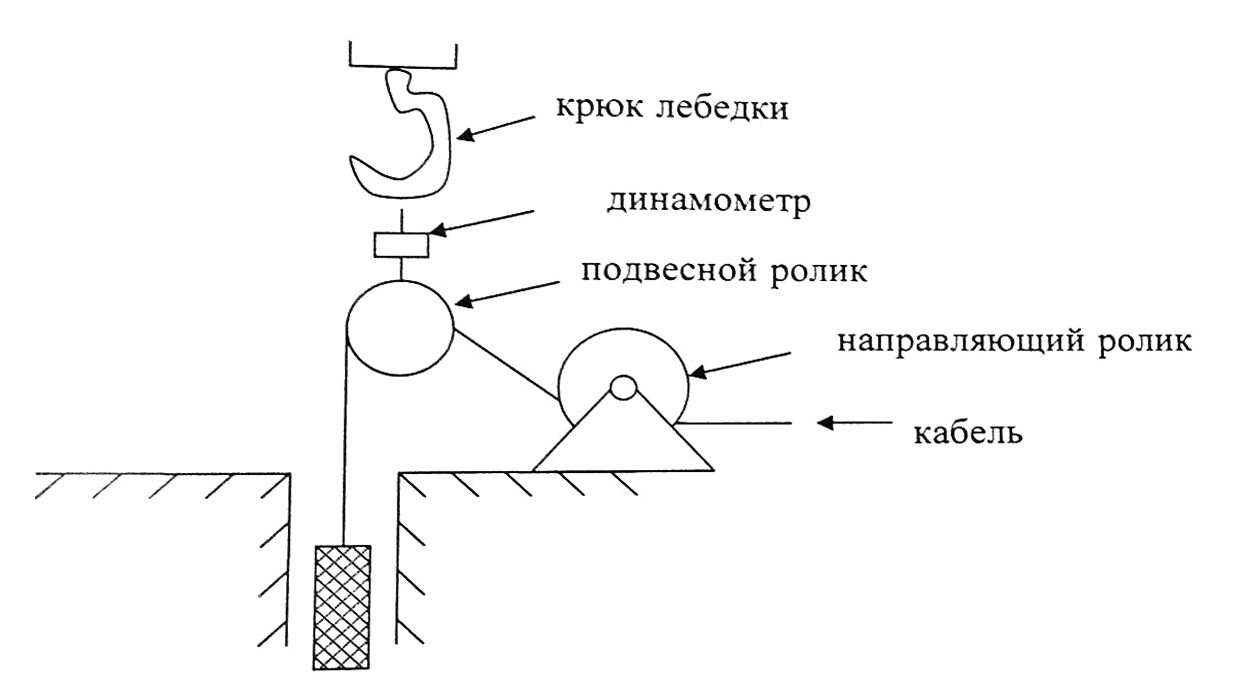

Рис. 7. Блок- баланс, подвешенный на крюке буровой лебедки.

Имеются и другие датчиков скважинных приборов. Датчики могут нести информацию о магнитных, упругих или иных свойствах исследуемой среды, давлении на забое, температуре и т.д. Они получают первичную информацию о состоянии исследуемого объекта и передают ее в радиоэлектронную схему глубинного прибора, где она преобразуется в сигналы, посылаемые по кабелю на поверхность, однако точно определить глубину нахождения прибора в скважине только по датчику глубины, за счет растяжения кабеля, невозможно. Поэтому, на специальной установке наносят магнитные метки на кабель через каждые 10 м, и контрольные метки через 100 м.

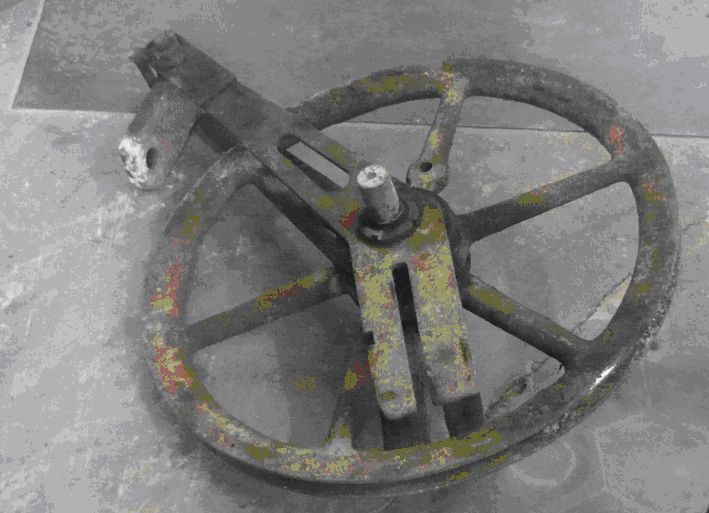

Рис. 8. Блок-баланс.

3. Структура и организация работ на производственных предприятиях

Основные особенности геофизических предприятий можно рассмотреть на филиале ОАО «Краснодарнефтегеофизика», представленном организацией «Абинское управление геофизических работ» в г.Абинске, и филиале ООО «Газпром геофизика» в ст. Смоленской.

3.1. «Абинское управление геофизических работ» в г.Абинске

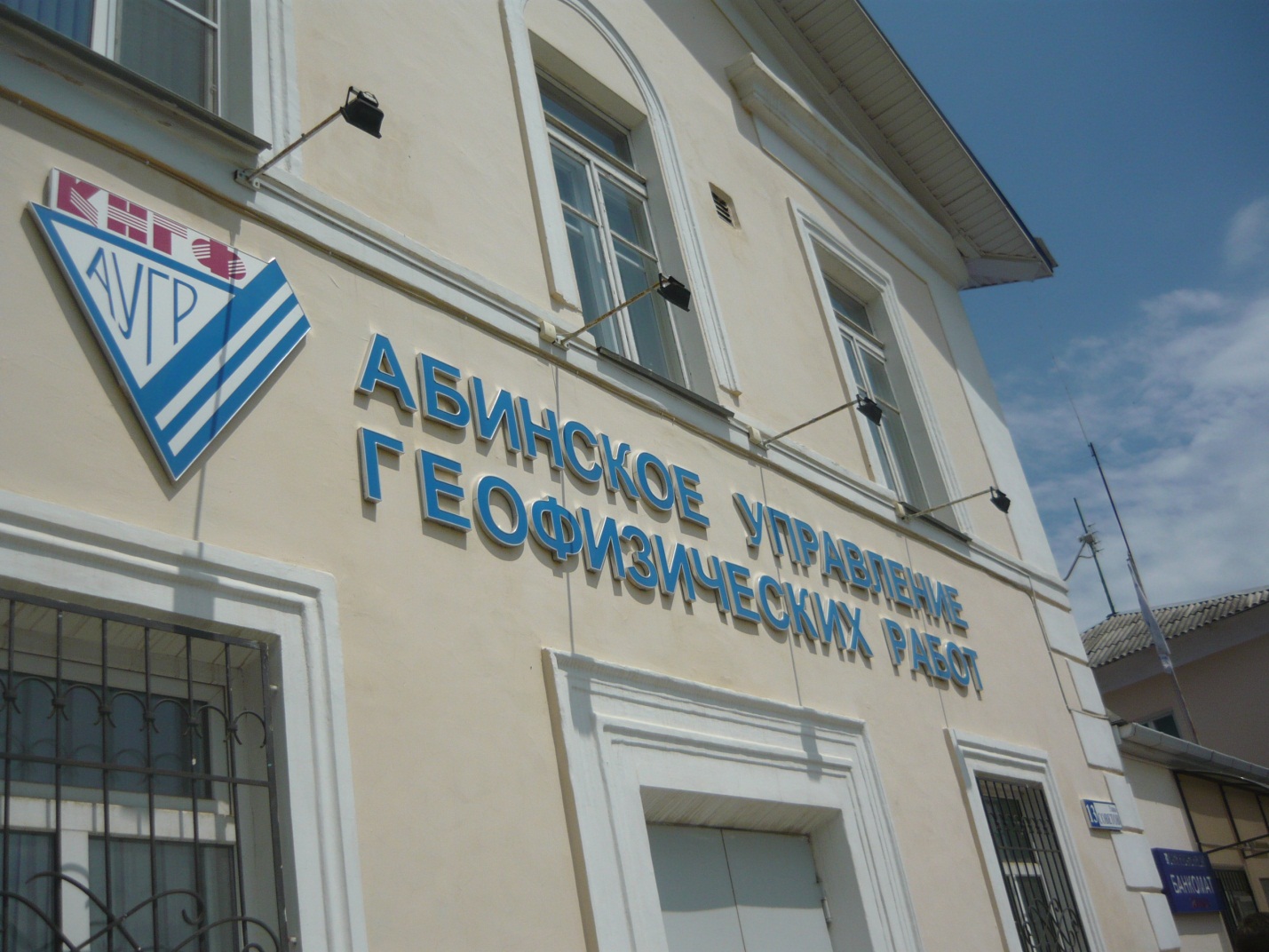

Рис. 9. ОАО «Краснодарнефтегеофизика» («Абинское управление геофизических работ»)

В состав этой организации входят следующие службы:

1. Диспетчерская, которая принимает заявки заказчиков и на основе их выдаёт каротажным партиям наряды на работу и контролирует выполнение этих работ.

2. Интерпретационное бюро, которое принимает от каротажных отрядов и партий первичные материалы, обрабатывает их и интерпретирует.

3. Аппаратурный цех, который производит профилактический осмотр, ремонт и регулирование каротажных станций и скважинных приборов, и ведёт учётных работы.

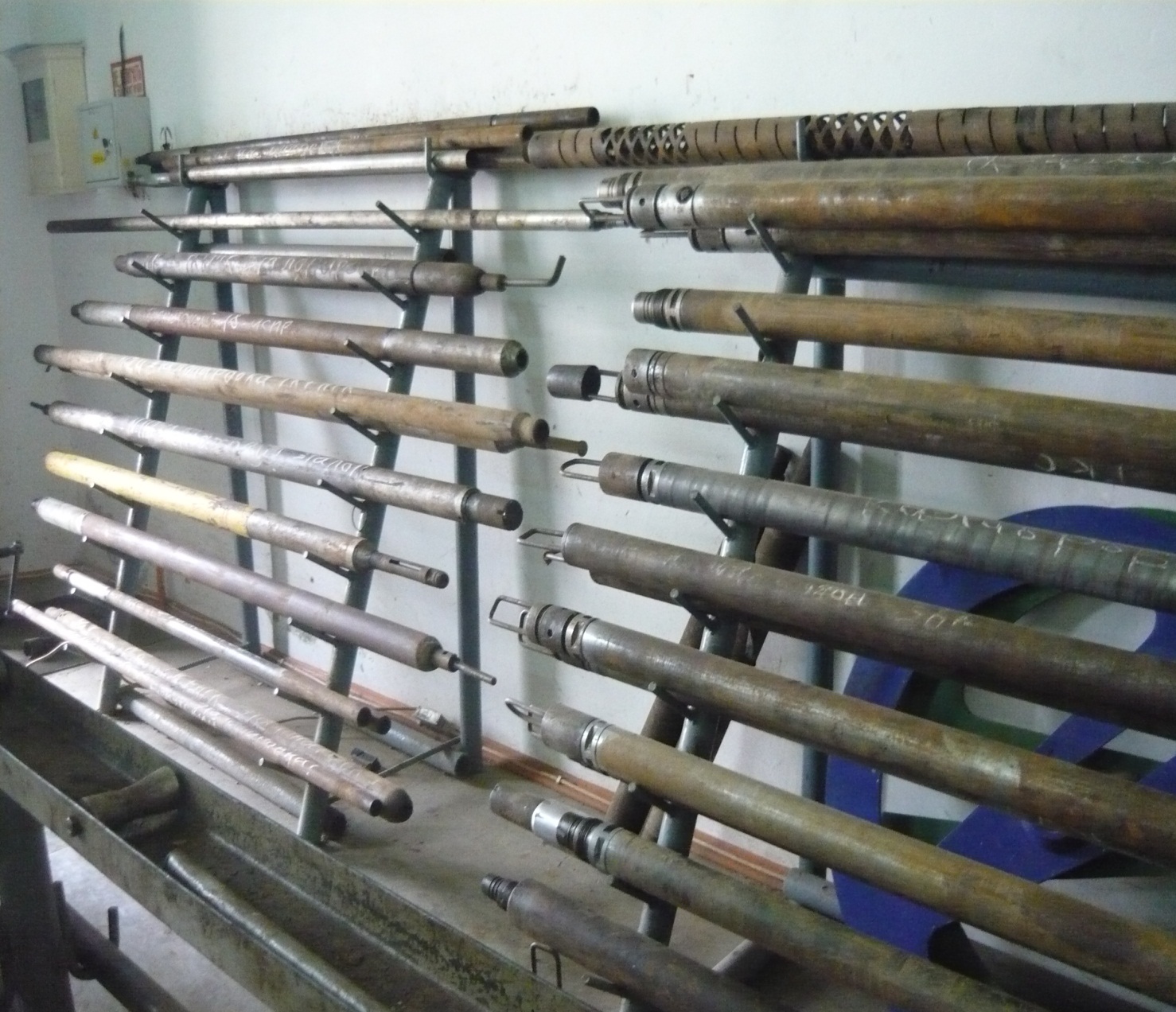

Рис. 10. Аппаратурный цех.

4. Ремонтный цех, который обеспечивает ремонт оборудования подъёмников, проводит наблюдение за состоянием кабеля и в случае необходимости ремонтирует его.

Рис. 11. Ремонтный цех.

В ходе практики в АУГР мы познакомились с проверочной скважиной, находящейся на территории организации (рис. 1). Глубина забоя этой скважины 300 м. Эта скважина обсажена стальной трубой диаметром 324 мм до глубины 132 м на глубинах 132-300 м стеклопластиковой трубой диаметром 245 мм.

Так же на территории этого предприятия нас ознакомили с устройством перфоратора.

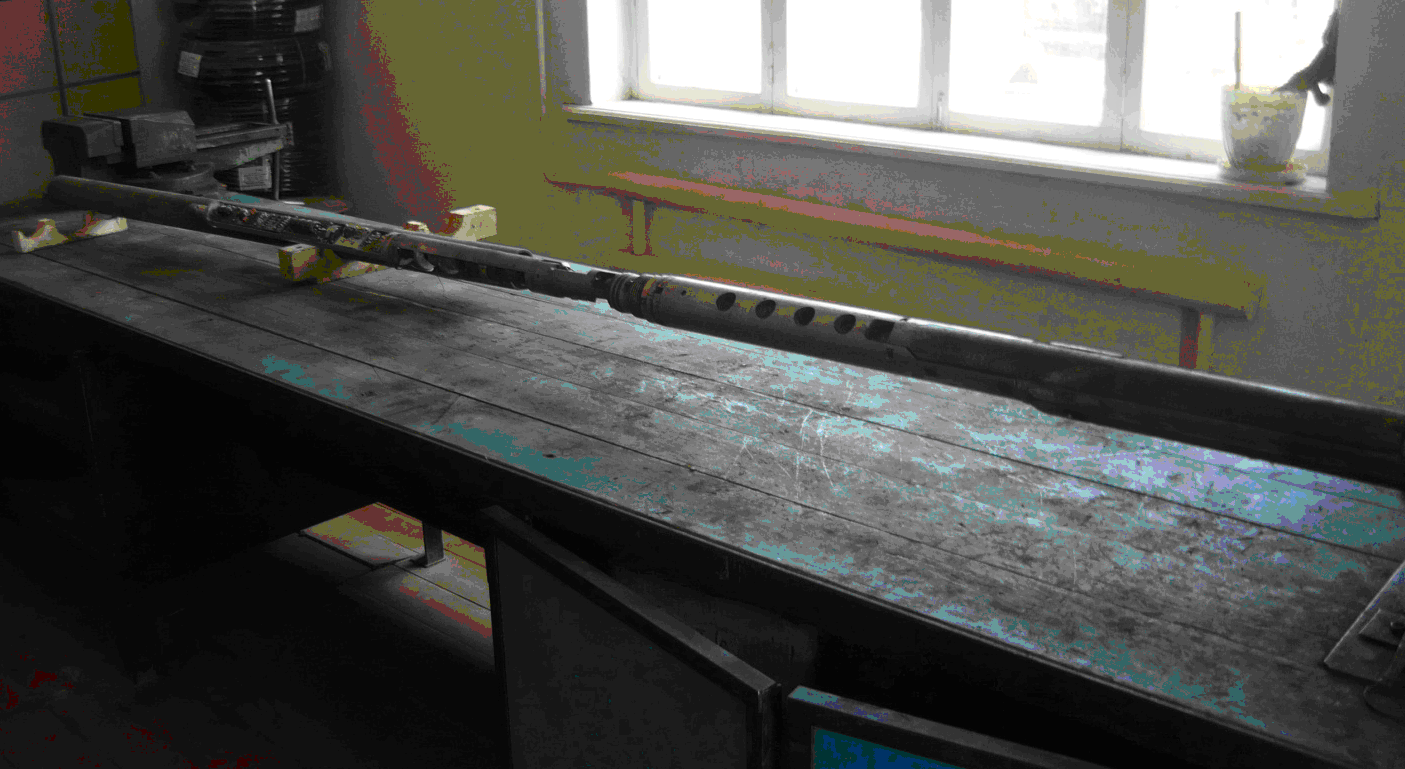

Рис. 12. Перфораторы.
