Министерство образования и науки рф

Федеральное государственное бюджетное образовательное учреждение

высшего профессионального образования

«Кубанский государственный университет»

Геологический факультет

Кафедра геофизических методов поисков и разведки

ОТЧЕТ

По II – й учебной геофизической практике по ГИС

Работу выполнила

Бригада № 2:

1. Аксёнов Ю.А.

2. Пухиря А.А.

3. Сергеев А.Р.

4. Уафа С.Б.

5. Шепель А.Н.

Проверил:

д. т. н., профессор

Дембицкий С.И.

Краснодар 2012

Содержание

1. Скважина как объект геофизических исследований………………………3

2. Технические средства при геофизических исследованиях…………...…..5

2.1. Геофизические лаборатории……………………………………….6

2.2. Каротажные подъемники …………………………………………..7

2.3. Геофизический кабель……………………………………………...8

2.4. Вспомогательное оборудование………………………………..…9

3. Структура и организация работ на производственных предприятиях …11

3.1 Краснодарнефтегеофизика (АУГР) (г. Абинск)……..…………...11

3.2. Газпромгеофизика (ст. Смоленская)……………………………...14

4. Структура и организация работ предприятий разработчиков…………...16

4.1. «РИАЛОГ»…………………………………………………….……16

4.2. «Нефтегеофизприбор»………………………………………….…..33

5. Технология работ ГИС……………………………………………….……..39

СПИСОК ЛИТЕРАТУРЫ……………………………………………………..42

1. Скважина как объект геофизических исследований

Скважина представляет собой вертикальную или наклонную цилиндрическую горную выработку, длина которой значительно больше её диаметра. Она состоит из 3 основных частей: устье - её верх, забоя - её дно и ствола — вся цилиндрическая часть от устья до забоя.

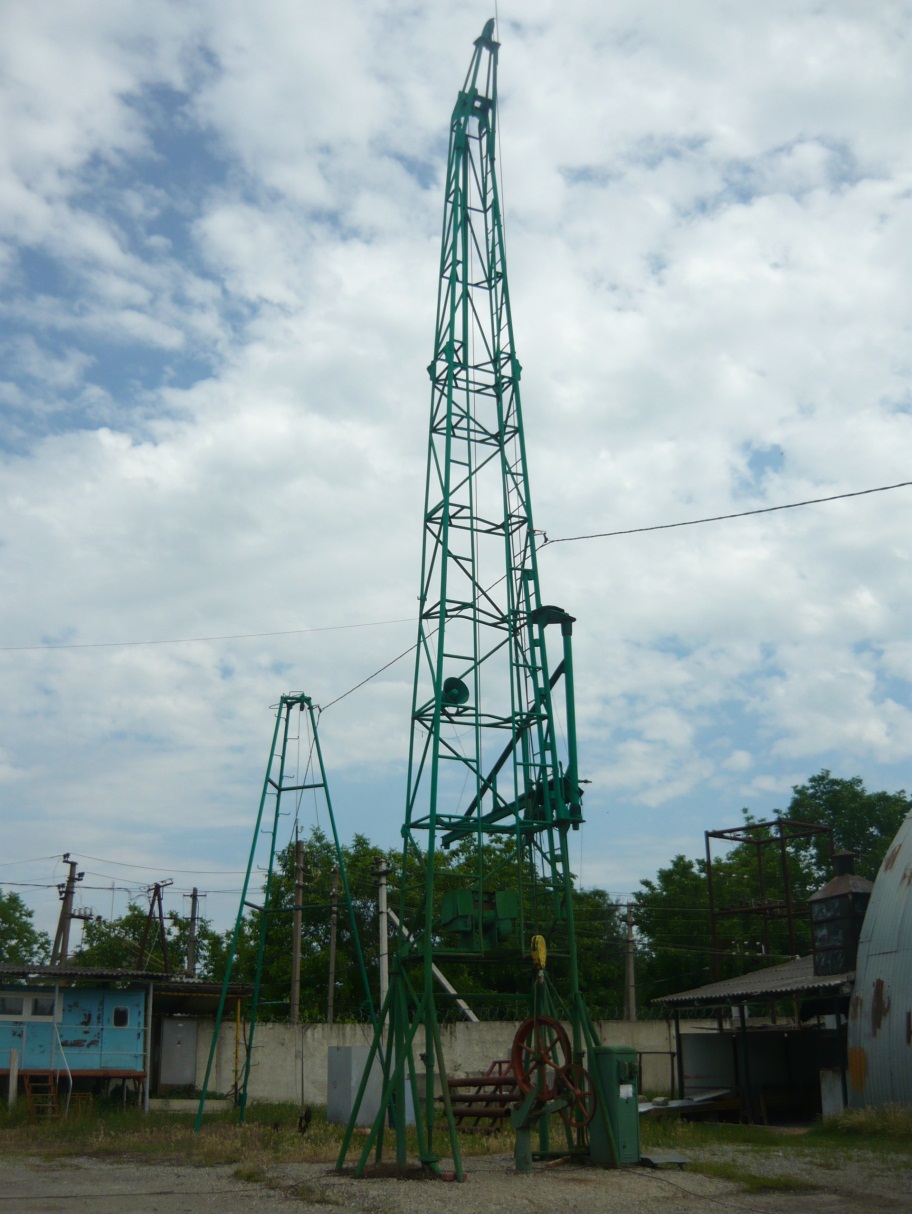

Рис. 1. Метрологическая скважина ОАО «Краснодарнефтегеофизика»

(Абинское управление геофизических работ (АУГР)

Сечение скважины в первом приближении представляет собой круг; диаметр этого круга - диаметр скважины - является одним из характерных параметров скважины. Диаметр скважины определяется диаметром долота, которым она бурилась, однако часто фактический диаметр скважины обличается от диаметра долота, представляющего нормальный диаметр скважины. Участок ствола скважины с резко увеличенным диаметром называют каверной. Скважина заполнена буровым раствором (промывочной жидкостью). Циркуляция промывочной жидкости в затрубном пространстве обеспечивает вынос на поверхность частиц выбранной породы и охлаждает долото. Промывочная жидкость должна обеспечивать устойчивость стенки скважины, сохраняя естественную проницаемость коллектора.

Прилегающую к скважине часть проницаемого пласта, в которую проник фильтрат бурового раствора, называют зоной проникновения. В этой зоне основная часть пластовой жидкости оттеснена и замещена фильтратом бурового раствора. Следовательно, свойства зоны проникновения будут отличаться от свойств пласта. Через слой зоны проникновения проходит значительное количество фильтрата; в нём остаётся минимальное количество пластовой жидкости, этот слой называют промытой зоной. Его толщина 5- 10 см.

После окончания бурения и проведения геофизических исследований в открытом стволе скважины ее укрепляют обсадными металлическими колоннами. В скважину опускают одну или несколько колон. Пространство между опущенной колонной и стенкой скважины укрепляют с помощью цементного раствора.
