Расчет вели так же как при расчете простых арматурных изделий. Для армирования консоли используют закладную деталь, её выполняют из пластин и арматурной стали. Она выглядит в данной колонне:
Спецификация арматурных изделий
Марка |
Поз. |
Наименование |
Кол. |
Масса поз., кг. |
Масса, кг. |
МН-1 |
1 |
Стержень гнутый Ø8 А400, l = 500мм. |
4 |
0,20 |
15,04 |
2 |
Ø10 A400, l = 210мм. |
2 |
0,13 |
||
3 |
Ø12 A400, l = 670мм. |
2 |
0,59 |
||
4 |
Ø22 A400, l = 670мм. |
2 |
2,00 |
||
5 |
_10×70, l = 85мм. |
4 |
,47 |
||
6 |
_10×120, l = 360мм. |
2 |
3,39 |
Спецификация сборочных единиц учитывает спецификации арматурных изделий для сеток и для закладной детали. Так же содержатся данные отдельных элементов, не учтенных в спецификациях арматурных изделий, стержни отдельные рабочие, стержни соединительные и т. д.

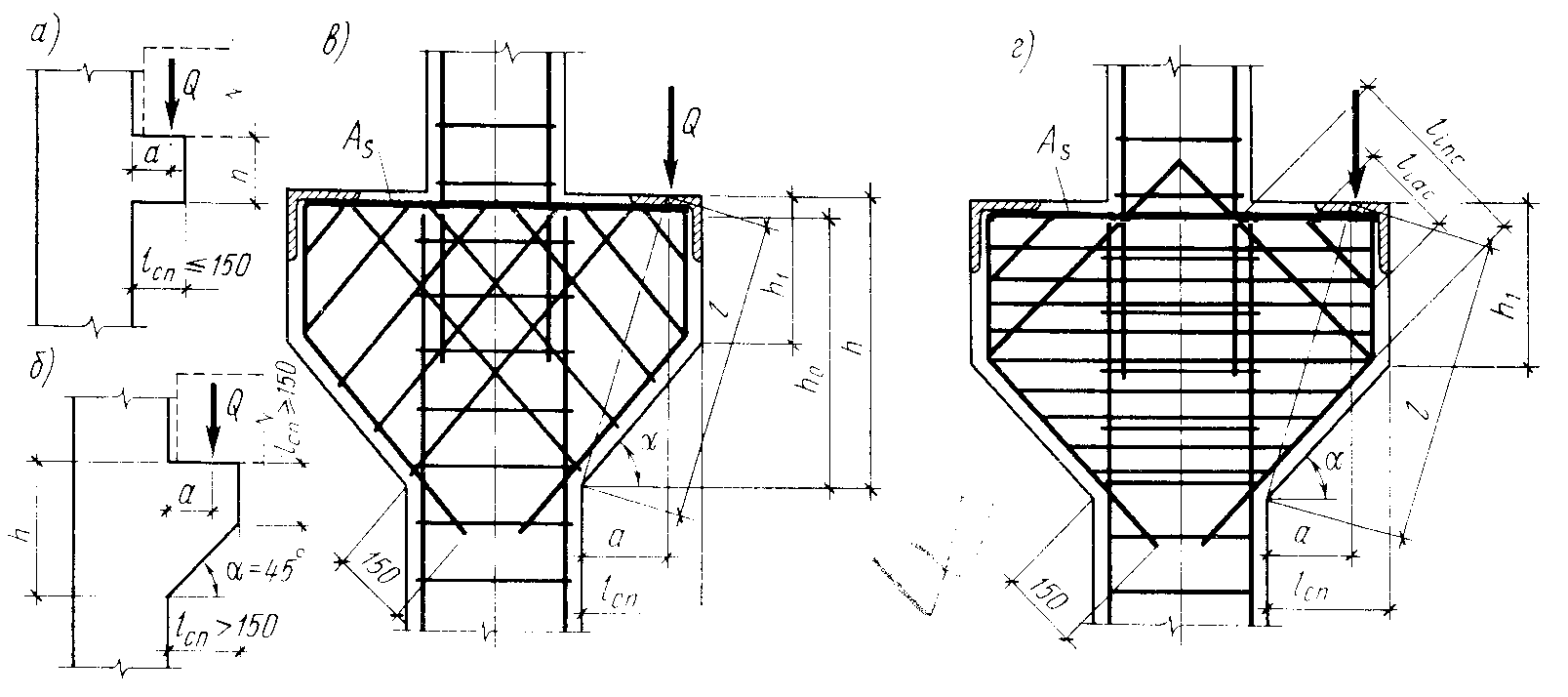

Закладные детали могут выглядеть иначе и выполняться из стальной арматуры без использования стальных пластин, для коротких консолей:
а - прямоугольная консоль;
б - консоль с вутом;
в - армирование наклонными «хомутами»;
г - армирование отгибами и горизонтальными «хомутами».
При конструировании монолитных колонн расположение сеток или учащенного шага стержней на участках смятия не используют, поскольку колонна выполняется цельной от основания до оголовка.
4. Конструирование многопустотной железобетонной панели без предварительного напряжения
Многопустотные панели используются в качестве перекрытий и покрытий в зданиях и сооружениях из сборного железобетона. Выполняются панели из бетона класса В20 с коэффициентом условий работы 0,9.
Конструкция панели в поперечном сечении имеет пустоты Ø159мм, количество пустот зависит от ширины панели: при ширине 1000мм пустот будет 5, при 1200мм пустот 6, при 1500мм пустот 7, при 1800мм пустот 9.
Конструирование панелей заключается в расположении арматурных изделий в бетонном теле панели.
Армирование производят каркасами и сетками. В нижней части панели располагают сетку, в которой продольными являются рабочие стержни установленные по расчету, поперечные стержни – монтажные. Рабочие стержни могут быть Ø5 класса В500, Ø6 - Ø14 класса А400. Сетка выполняется сварной с размером ячеек 200×250мм. Затем устанавливаются петли выполненные из арматуры класса А240 Ø10мм. На приопорных участках они составляют ¼ от номинальной длины плиты, устанавливаются укороченные каркасы. Диаметр арматуры для каркасов принимают по таблице свариваемости в зависимости от диаметра рабочей арматуры, обычно их выполняют их проволоки Ø3, Ø4мм класса В500. В верхней части плиты устанавливают сетку, которая воспримет усилия, возникающие при монтаже и не учтенные в расчете, сетка выполняется из проволоки Ø3, Ø4мм класса В500, с размером ячеек 250×300мм, 200×250мм.
