1.4.2 Общие требования к графической части
Чертежи выполняют на листах бумаги определенного формата (размера). Форматы листов определяются размерами внешней рамки чертежа, выполненной тонкой линией. Формат размером 841х1189 мм (А0) считается наибольшим из основных форматов и имеет площадь 1 м2, остальные форматы получаются путем последовательного деления предыдущего большего формата на две равные части, параллельно его меньшей стороне (рисунок 1).

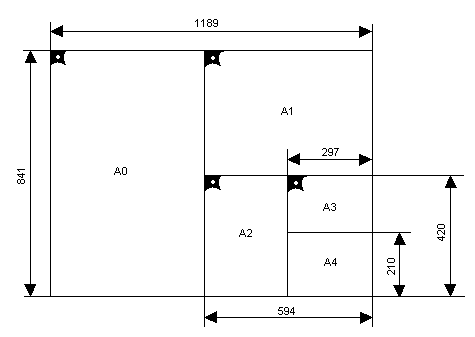

Рисунок 1 – Разбиение формата А0 на другие форматы
Правила оформления формата листа показаны на рисунке 2.

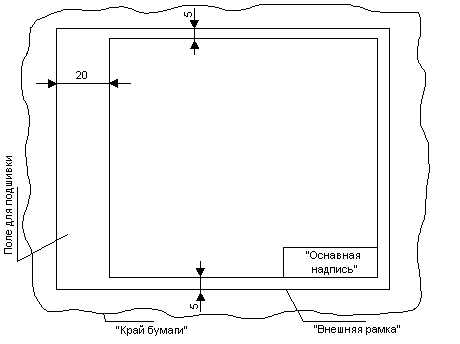

Рисунок 2 – Оформление формата листа
Обозначения и размеры сторон основных и дополнительных форматов определяются в соответствии с ГОСТ 2.301-68 «ЕСКД. Форматы» (таблица 1).
Дополнительные форматы образуются увеличением коротких сторон основных форматов на величину, кратную размерам.
Допускаются при необходимости применять формат А5 с размерами сторон 148х210 мм.
Таблица 1 - Обозначение и размеры основных и дополнительных форматов
Основные форматы |
Дополнительные форматы |
||
Обозначение |
Размеры сторон, мм |
Обозначение |
Размеры сторон, мм |
А0 |
841х1189 |
А0х2 А0х3 |
1189х1682 1189х2523 |
А1 |
594х841 |
А1х3 А1х4 |
841х1783 841х2378 |
А2 |
420х597 |
А2х3 А2х4 А2х5 |
594х1261 594х1682 594х2102 |
А3 |
297х420 |
А3х3 А3х4 А3х5 А3х6 А3х7 |
420х891 420х1189 420х1486 420х1783 420х2080 |
А4 |
210х297 |
А4х3 А4х4 А4х5 А4х6 А4х7 А4х8 А4х9 |
297х630 297х841 297х1051 297х1261 297х1471 297х1682 297х1982 |
А5 |
145х210 |
|
|
Каждый конструкторский документ должен иметь основную надпись, содержащую общие сведения об изображенных объектах – см. рисунок 3.
Основные надписи выполняют сплошными основными и сплошными тонкими линиями по ГОСТ 2.303-68 «ЕСКД. Линии». Располагают основные надписи в правом нижнем углу конструкторских документов.

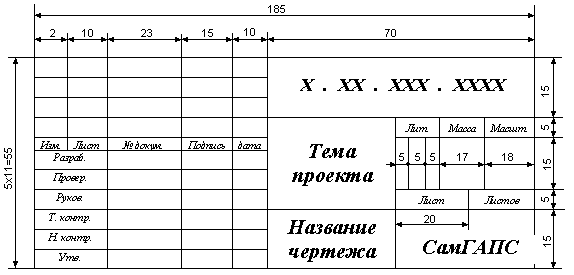

Рисунок 3 - Основная надпись
Структура обозначения учебных документов на рисунке 3:
Х. - номер зачетной книжки студента;
ХХ. - порядковый регистрационный номер документа, для пояснительной записки принимается 001, для чертежей – последующие номера 002,003,.… и т. д.;
ХХХ. - буквенный код (шифр) документа, характеризующий документ:
ДП – дипломный проект, КП – курсовой проект, КР – курсовая работа;
ХХХХ. - код (вид) документа.
На рисунке 4 показаны варианты расположения основной надписи (1) и дополнительных граф (2) на различных форматах. Формат А4 располагают только вертикально – основная надпись внизу листа (рис. 4 а). Форматы больше А4 могут быть расположены как горизонтально, так и вертикально: основная надпись может быть нанесена как вдоль линии (рисунок 4 б), так и вдоль короткой (рисунок 4 в), стороны листа.

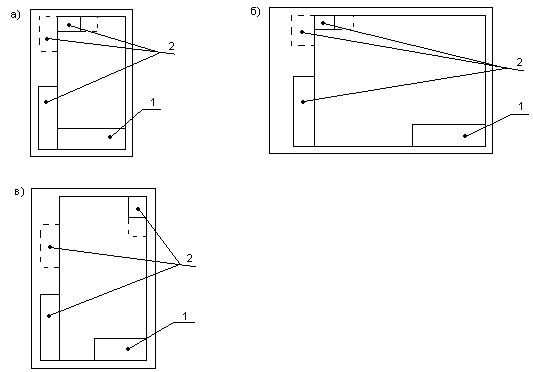

Рисунок 4 – Варианты расположения надписей на форматах (а, б, в):
1 – основная надпись; 2 – дополнительные графы
Каждый чертеж должен быть скомпонован так, чтобы при наибольшей ясности изображения лист был заполнен наиболее полно. Для этого проектант должен принять один из масштабов уменьшения или увеличения.
Масштабы – это отношение линейных размеров изображения объекта на чертеже к действительным размерам объекта.
Масштабы изображений на чертежах выбирают из следующих рядов.
Масштабы уменьшения: 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40; 1:50; 1:75; 1:100; 1:200; 1:400; 1:500; 1:800; 1:1000.
Натуральная величина: 1:1.
Масштабы увеличения: 2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100:1.
Допускается применять масштабы уменьшения на чертежах генеральных планов крупных объектов 1:2000; 1:5000; 1:10000; 1:20000; 1:25000; 1:50000 и масштабы увеличения 100n:1, где n – целое число.
На чертежах масштаб обозначают в соответствующей графе основной надписи по типу 1:1, 1:2, 2:1 и т.д., на поле чертежа – по типу М1:1, М1:2, М2:1 и т.д.
Компоновка чертежа, т.е. размещение изображения, размеров и надписей, выполняется в зависимости от выбранного масштаба и наличие дополнительных размеров и узлов. Все размеры на чертеже указываются в миллиметрах.
На электрических схемах, схемах тепловых, водяных и воздушных трасс, системах маслопроводов и пр., а также на схемах маршрутов передвижения ремонтируемых узлов и элементов допускается цветное изображение с расшифровкой примененных цветов.
Лист чертежа, кроме основного изображения, может иметь и дополнительную информацию в виде спецификации, экспликации, условных обозначений. Спецификация – перечень деталей и элементов технического устройства, сооружения или сборочного узла; экспликация – перечень помещений; условные обозначения – перечень наименований и обозначений, принятых в проекте.
Коды конструкторских документов в зависимости от их назначения приведены в таблице 2.
Таблица 2 – Номенклатура конструкторских документов
Вид документа |
Код документа |
Содержание |
Чертеж детали |
- |
Документ, содержащий изображение детали и другие данные, необходимые для ее изготовления и контроля. |
Спецификация |
- |
Документ, определяющий состав сборочной единицы, комплекса или комплекта. |
Сборочный чертеж |
СБ |
Документ, содержащий изображение сборочной единицы и другие данные, необходимые для ее сборки (изготовления) и контроля. |
Чертеж общего вида |
ВО |
Документ, определяющий конструкцию изделия, взаимодействия его основных составных частей и поясняющий принцип работы изделия. |
Теоретический чертеж |
ТЧ |
Документ, определяющий геометрическую форму (контуры, обводы) изделия и координаты расположения основных составных частей. |
Габаритный чертеж |
ГЧ |
Документ, содержащий упрощенное контурное изображение изделия с габаритами, установочными и присоединительными размерами. |
Схема |
По ГОСТ 2.701-84 |
Документ, на котором составные части изделия и связи между ними показаны в виде условных изображений или обозначений. |
Технические условия |
ТУ |
Документ (проектный или рабочий), содержащий требования к изделию, его изготовлению, контролю, приемке и поставке; совокупность всех показателей, норм, правил и положений, которые не указаны в других документах. |
Пояснительная записка |
ПЗ |
Документ, содержащий описание устройства и принципа действия разрабатываемого изделия, а также обоснование принятых при его разработке технических и технико-экономических решений. |
Графическое обозначение материалов в сечениях и на видах (фасадах), а также правила нанесения их на чертежах приведены в ГОСТ 2.306-68 «ЕСКД. Обозначения графических материалов и правила их нанесения на чертежах». Графическое обозначение материалов в сечениях приведено на рисунке 5.

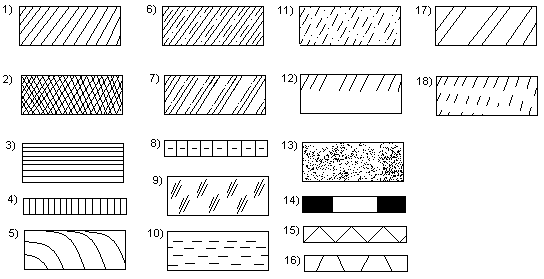

Рисунок 5 - Графические обозначения материалов в сечениях
1 – металлы и твердые сплавы; 2 – неметаллические материалы, в том числе волокнистые монолитные и плитные (прессованные), за исключением указанных ниже; 3-5 – древесина; 6 – железобетон; 7 – железобетон предварительно напряженный; 8 –стеклоблоки; 9 – стекло и другие светопрозрачные материалы; 10 – жидкости; 11 – бетон; 12 – грунт естественный; 13 – насыпной и обсыпной материал; 14 – резина; 15 – звуко- и виброизоляционный материал; 16 – теплоизоляционный материал; 17 – керамика и силикатные материалы для кладки; 18 – камень естественный.
Обозначение металлов и твердых сплавов в сечении – см. рисунок 5, (1) – равномерная штриховка сплошными тонкими линиями.
Графическое обозначение дерева – см. рисунок 5, (5) следует применять, когда нет необходимости указывать направление волокон.
Графическое обозначение керамики и силикатных материалов следует применять для обозначения кирпичных изделий (обожженных и необожженных), огнеупоров, строительной керамики, шлакобетонных блоков, электротехнического фарфора и т.п.
Нанесение номеров позиций и отметки уровней высоты выполняют следующим образом.
Номера позиций деталей, материалов или сборочных единиц, входящих в изделие, указывают на полках линий-выносок, проводимых от соответствующих деталей, материалов или сборочных единиц.
Линии-выноски и полки на чертежах выполняют сплошной тонкой линией толщиной S/2, длина полок 6-8 мм.
Линию-выноску заканчивают точкой на изображении соответствующей ей составной части устройства. Если размер или характер изображения составной части не позволяет закончить линию-выноску точкой, то ее заканчивают стрелкой, упирающейся в изображение этой составной части. Например, стрелками заканчивают линии-выноски на изображениях пружин с малым (менее 2 мм) поперечным сечением витков, на изображениях тонких листовых материалов (толщиной на чертеже менее 2 мм), на изображениях мелких винтов, шрифтов, шайб, гнезд, пистонов, проводов и т.п.
Линии-выноски по возможности не должны пересекаться с размерными и выносными, что обеспечивается оптимальной группировкой позиций.
Линии-выноски при пересечении заштрихованных участков изображений (размеров, сечений) должны быть непараллельны линиям штриховки.
Номера позиций указывают на тех изображениях, на которых соответствующие составные части устройства проецируются как видимые, - как правило, на основных видах и размерах.
Номера позиций располагают параллельно основной надписи чертежа вне контура изображения и группируют их в колонку или строчку по возможности на одной линии и как можно ближе к изображению.
На чертеже общего вида по возможности группируют расположение полок линий-выносок позиций тех деталей, которые в конструкции сборочной единицы взаимосвязаны общим функциональным назначением или условиями совместной сборки и разборки.
Позиции для сборочных единиц, входящих в состав устройства, указывают от изображения их основных деталей.
Деталям и материалам, которые входят в состав сборочных единиц устройства, номера позиций на чертеже общего вида не присваиваются. Такие детали и материалы учитывают в спецификациях соответствующих сборочных единиц.
Шрифт номеров позиций должен быть на один-два размера больше шрифта, принятого для размерных чисел на том же чертеже.
Отметки уровней (высоты, глубины) элементов конструкций, оборудования, трубопроводов, воздуховодов и др. от уровня отсчета (условной «нулевой» отметки) обозначают условным знаком в соответствии с рисунком 6 и указывают в метрах с тремя десятичными знаками, отделенными от целого числа запятой.
Рисунок 6 - Обозначение отметок уровней высоты, глубины
«Нулевую» отметку, принимаемую, как правило, для поверхности какого-либо элемента конструкции здания или сооружения, расположенного вблизи планировочной поверхности земли, указывают без знака; отметки выше нулевой – со знаком «+»; ниже нулевой – со знаком «-».
