5.2. Нанесение заряда на электрофотографический слой. Экспонирование

При нанесении заряда электрофотографический слой перемещают под коронирующим устройством при напряжении на коронирующих проволоках 7—10 кВ. В поле коронного разряда между проволокой и поверхностью фотопроводника, в направлении последней, движутся ионизированные молекулы (и атомы) воздуха; эти ионы захватываются в темноте поверхностью электрофотографического слоя. При отрицательном коронном разряде в атмосфере образуются главным образом, ионы , . Положительный коронный разряд на воздухе обусловливает образование ионов N+₂, N+. Положительно или отрицательно заряженные ионы адсорбируются поверхностью фотопроводящего слоя, при этом селеновая пластина приобретает соответствующий заряд.

На рисунке ниже приведены схемы коронных разрядников, применяемых для очувствления ксерографических пластин. Скоротрон кроме коронирующих проволок содержит экранную сетку, наличие которой обеспечивает равномерную зарядку фотопроводящей поверхности и препятствует нанесению избыточного заряда. На экранную сетку подают потенциал 300—900 В, той же полярности, что и потенциал коронирующих проволок. Экранированные коротроны обеспечивают высокую скорость зарядки и применяются главным образом в быстродействующих электрокопировальных аппаратах. Стабилизация потока ионов при этом способе зарядки обеспечивается действием электропроводящего заземленного экрана, принимающего на себя 70—95% коронного разряда.

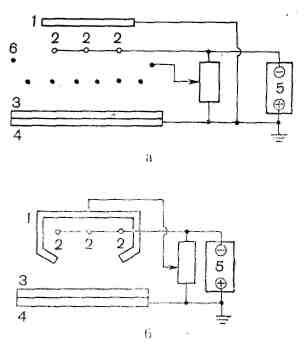

Схема коронирующих устройств:

а — скоротрон; б — коротрон: 1— экран; 2— коронирующие проволоки; 3 — фотопроводящий слой; 4 — заземленная подложка; 5 — источник напряжения; 6 — экранная сетка.

Схема заряжения и разряжения фотопроводящего материала

Такие коронные разрядники в зависимости от полярности потенциала, прикладываемого к коронирующим проволокам, могут сообщать фотопроводящему слою положительный или отрицательный потенциал. Селеновые слои заряжают положительно, фотопроводящие бумаги с покрытием из дисперсии окиси цинка в связующем — отрицательно.

В результате экспонирования электропроводность освещенных участков фотопроводящего слоя увеличивается в 100-1000 раз, что обусловливает разрядку облученных участков. На остальных участках слоя заряды сохраняются. Таким образом, скрытое изображение получают в результате перераспределения зарядов в соответствии с оптическими плотностями оригинала. Выбор источника света ограничивается спектральной чувствительностью фотопроводника. Необходимым условием для фотоиндуцированной разрядки слоя является поглощение им света при экспонировании.

При репродуцировании штриховых оригиналов интервал экспозиций достаточно широк, при этом передержки или недодержки могут быть исправлены при проявлении. В процессе «электрофакс», ввиду отсутствия операции переноса, применяют оптическое обращение изображения по схеме «негатив-позитив».

Изменения потенциала электрофотографического слоя в процессах нанесения заряда, темнового хранения заряженного слоя и экспонирования представлены на рисунке выше. Как видно из этого рисунка, после экспонирования на слое остается некоторый небольшой остаточный потенциал, величина которого в идеале практически равна нулю. Однако в зависимости от ряда факторов, в частности при «усталости» слоя она может принимать нежелательные значения, сказывающиеся па конечном результате.
