Тестирование программы
Рассмотрим выполнение программы. После запуска программы на экране мы видим окно приветствия, где указано назначение программы, математическая модель сигнала и сведения о разработчике.
После нажатия любой клавиши открывается следующее окно (приложение Ж) с пользовательским интерфейсом (таблица расчёта значений аналогово сигнала).
7. Вывод
В ходе выполнения расчётно-графической работы я закрепил теоретические и практические навыки, полученные в процессе изучения курса «Технологии программирования». В частности, работу в пакетах MS Office, написание и тестирование программы в ИС Borland C 3.1. А также, приобрёл навыки оформления документации при разработке программ.
Список использованных источников
1. Методичні вказівки до виконання розрахунково-графічної роботи з дисципліни „Алгоритмічні мови та програмування” / В.Я. Чечельницький, О.В. Троянський. – Одеса: Наука і техніка, 2004.
2. Методичні вказівки до оформлення курсових робіт, розрахунково-графічних робіт та лабораторних робіт з дисципліни „Алгоритмічні мови та програмування” / В.Я. Чечельницький. – Одеса: ОНПУ, 2005.
3. Конспект лекцій з дисципліни „Алгоритмічні мови та програмування” / В.Я. Чечельницький. - Одеса: ОНПУ, 2012
4. Ресурсы сети Интернет (сайты, форумы).
Приложение а
t |
S(t) |
t |
S(t) |
t |
S(t) |
t |
S(t) |
0,00 |
6,00 |
0,75 |
1,50 |
1,50 |
3,00 |
2,25 |
4,50 |
0,05 |
5,70 |
0,80 |
1,80 |
1,55 |
0,30 |
2,30 |
4,20 |
0,10 |
5,40 |
0,85 |
2,10 |
1,60 |
0,60 |
2,35 |
3,90 |
0,15 |
5,10 |
0,90 |
2,40 |
1,65 |
0,90 |
2,40 |
3,60 |
0,20 |
4,80 |
0,95 |
2,70 |
1,70 |
1,20 |
2,45 |
3,30 |
0,25 |
4,50 |
1,00 |
3,00 |
1,75 |
1,50 |
2,50 |
3,00 |
0,30 |
4,20 |
1,05 |
5,7 |
1,80 |
1,80 |
2,55 |
0,30 |
0,35 |
3,90 |
1,10 |
5,4 |
1,85 |
2,10 |
2,60 |
0,60 |
0,40 |
3,60 |
1,15 |
5,1 |
1,90 |
2,40 |
2,65 |
0,90 |
0,45 |
3,30 |
1,20 |
4,8 |
1,95 |
2,70 |
2,70 |
1,20 |
0,50 |
3,00 |
1,25 |
4,5 |
2,00 |
3,00 |
2,75 |
1,50 |
0,55 |
0,03 |
1,30 |
4,2 |
2,05 |
5,70 |
2,80 |
1,80 |
0,60 |
0,06 |
1,35 |
3,9 |
2,10 |
5,40 |
2,85 |
2,10 |
0,65 |
0,09 |
1,40 |
3,6 |
2,15 |
5,10 |
2,90 |
2,40 |
0,70 |
1,20 |
1,45 |
3,3 |
2,20 |
4,80 |
2,95 |
2,70 |
Таблица А.1. — значения времени и сигнала
Рисунок А.1. — График аналогового сигнала
ПРИЛОЖЕНИЕ Б

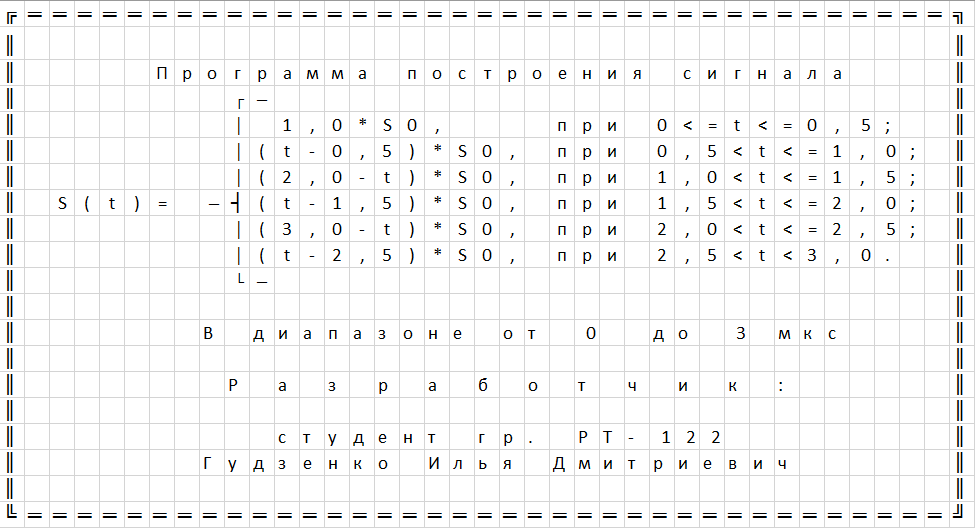

Рисунок Б.1. — Пользовательский интерфейс 1 (приветствие)
Приложение В

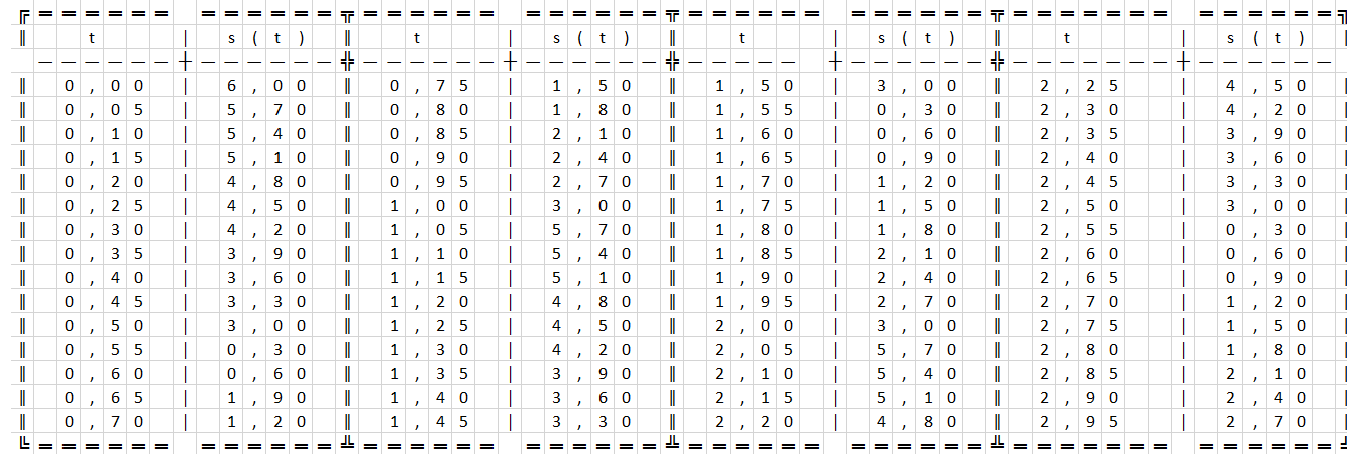

Рисунок В.1. — Пользовательский интерфейс 2 (таблица)
ПРИЛОЖЕНИЕ Г

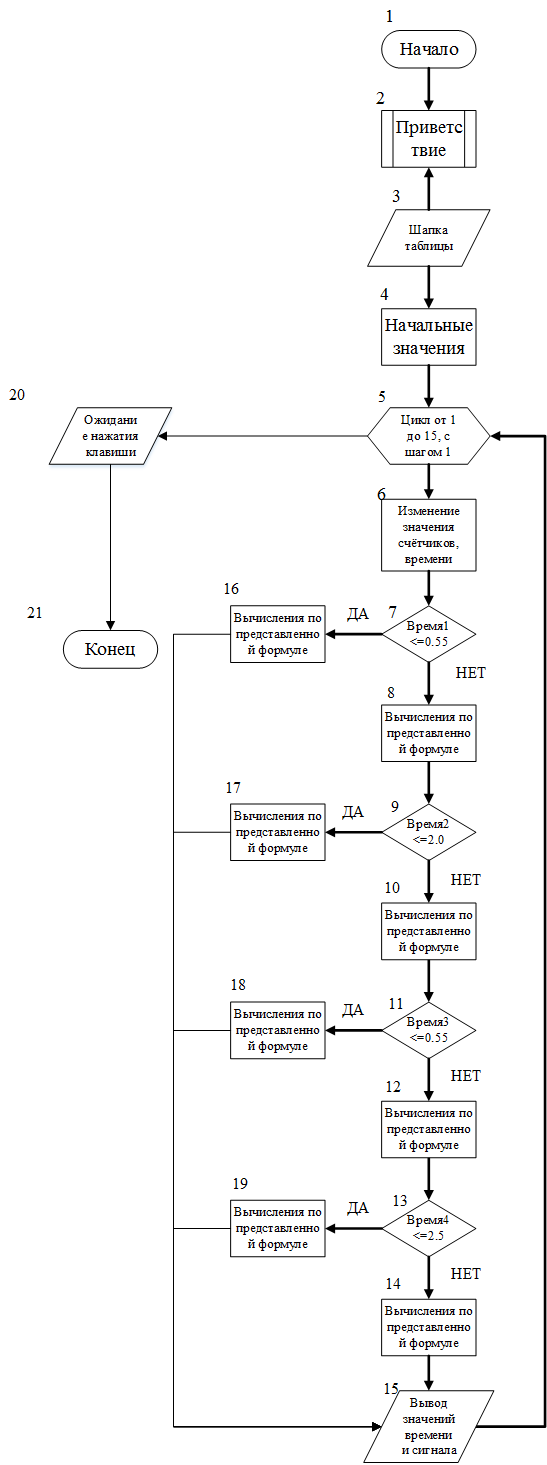

Рисунок Г.1 — Блок-схема
