10. Нормирование точности резьбовых соединений

10.1. Расчёт резьбового соединения с зазором

M36-8H/7g6g

Резьба метрическая с номинальным (наружным) диаметром 8 мм, резьба правая, шаг крупный. Для болта (наружная резьба) поле допуска на средний диаметр 5G(пятая степень точности и основное отклонение ) на наружный диаметр 6G(шестая степень точности). Для гайки (внутренняя резьба) точность нормируется поле допуска на средний диаметр и на внутренний диаметр одинаковое – 6G (шестая степень точности и основное отклонение G). Болт и гайка имеют нормальную длину свинчивания (N).

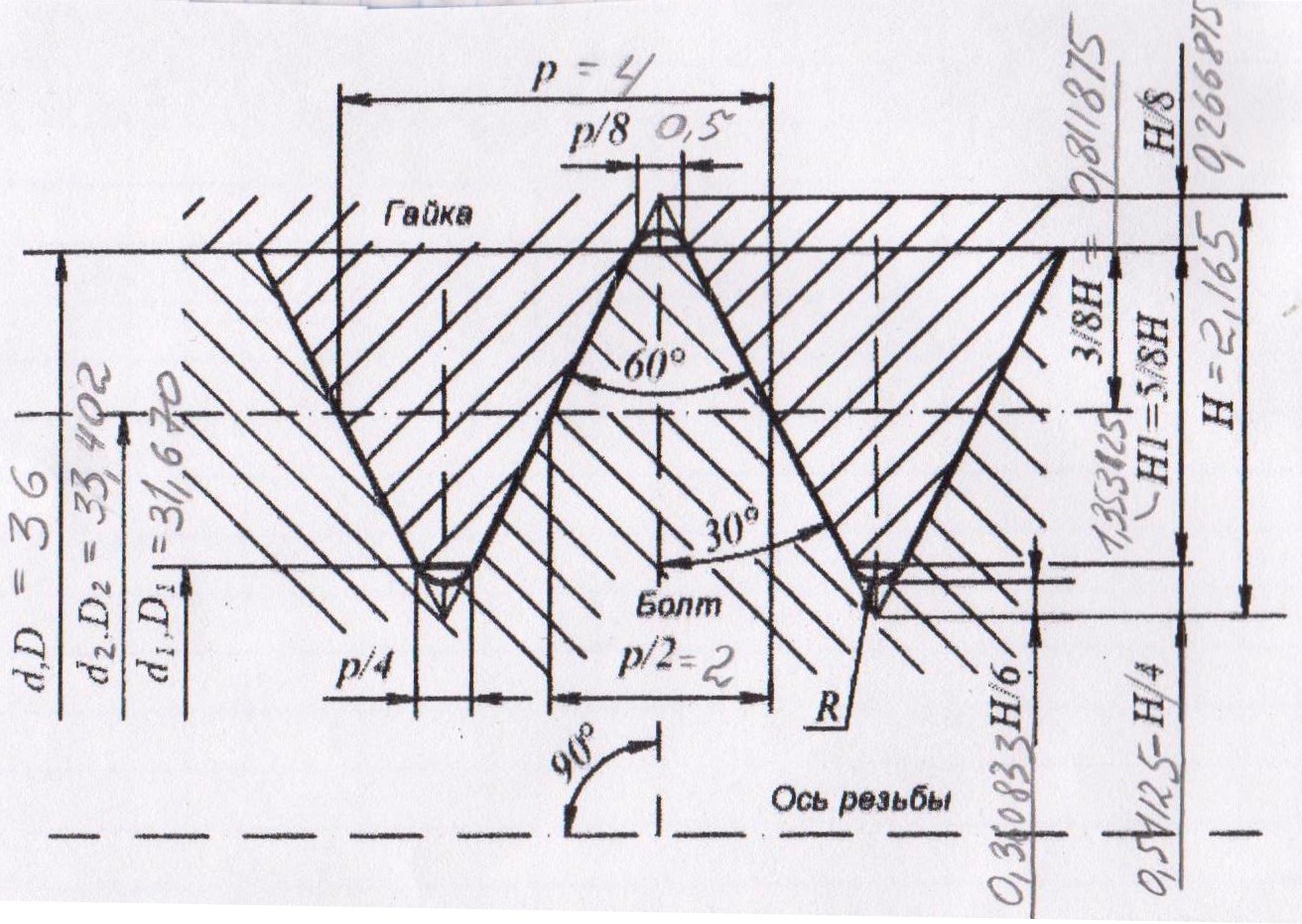

Из справочника [3] в зависимости от шага P, выбираются следующие данные:

D = d = 36 мм – наружный (номинальный) диаметр

P = 4 мм – шаг резьбы

D₂ = d₂ = 33,407 мм – средний диаметр гайки и болта соответственно

D₁ = d₁ = 31,670 мм – внутренний диаметр гайки и болта соответственно

H₁=2,165 мм

Предельные отклонения диаметров наружной резьбы:

es d = – 60 мкм Td=475мкм

ei d = – 535 мкм

es d₂ = – 340 мкм Td₂=280мкм

Предельные отклонения диаметров внутренней резьбы:

EI D = 0 мкм

ES D₂ = + 375 мкм Td₂=375мкм

ES D₁ = + 750 мкм Td₁=750мкм

d_max = d + es d = 8 + (– 0,028) = 7,972 мм

d_min = d + ei d = 8 + (– 0,240) = 7,760 мм

d_{2 max} = d₂ + es d₂ = 7,118 + (– 0,028) = 7,090 мм

d_{2 min} = d₂ + ei d₂ = 7,118 + (– 0,146) = 6,972 мм

d_{1 max} = d₁ + es d₁ = 6,647 + (– 0,028) = 6,619 мм

Рисунок 10.1 – Расположение полей допусков метрической резьбы болта и гайки при посадке с зазором

10.2. Расчёт резьбового соединения с натягом

M36-2H5D(2)/3P(2)

Резьба метрическая с номинальным (наружным) диаметром 36 мм. Для болта (наружная резьба) поле допуска на средний диаметр 3p(2) (третья степень точности и основное отклонение p). Для гайки (внутренняя резьба) точность параметров нормируется полем допуска 2H на средний диаметр и полем допуска 5D на внутренний диаметр. Число групп сортировки по величине допуска на средний диаметр и у болта, и у гайки равно двум. Болт и гайка имеют нормальную длину свинчивания (N).

D = d=36 мм – наружный (номинальный) диаметр

10.3 Выбор средств измерения и контроля резьбовых деталей

Существуют 2 метода контроля:

1. Комлексный метода осуществляется с помощью резьбовых предельных калибров при М > 18, а при М < 18 – метод слепков. Свинчиваемость рабочего калибра с резьбой или вхождение на нее скобы означает, что приведенный средний номинальный внутренний для болта и наружный наибольший для гайки диаметр не входят за проходные предельные значения. Непроходными калибрами контролируют только средний диаметр резьбы, они не должны свинчиваться более чем на 2 оборота.

2. Поэлементный контроль.

Контролируемый параметр измеряют многократно. Контролируемыми параметрами могут быть:

- средний диаметр наружной резьбы – контролируют с помощью универсальных средств без дополнительных приспособлений или с использованием резьбовых вставок, ножей, проволочек, роликов, а для внутренней резьбы – еще и шариков;

- шаг резьбы – измеряют с помощью универсальных или специальных средств. В специальных приборах шаг измеряют путем сравнения либо с образцовой деталью, либо со штриховой мерой.

- угол профиля – определяют с помощью микроскопов или проекторов по результатам 4-х измерений.

а) б)

Рисунок 10.3 – Схемы измерения параметров резьбы

а) среднего диаметра тремя проволочками;

б) среднего диаметра, угла профиля и шага резьбы.
