4.3 Диаграмма классов

Важное место в объектно-ориентированном программировании занимает разработка логической модели системы в виде диаграммы классов. Диаграмма классов (class diagram) служит для представления статической структуры модели системы в терминологии классов объектно-ориентированного программирования. Диаграмма классов может отражать, в частности, различные взаимосвязи между отдельными сущностями предметной области, такими как объекты и подсистемы, а также описывать их внутреннюю структуру и типы отношений.

Диаграмма классов представляет собой граф, вершинами которого являются элементы типа «классификатор», связанные различными типами структурных отношений. Диаграмма классов может также содержать интерфейсы, пакеты, отношения и даже отдельные экземпляры, такие как объекты и связи.

Построим диаграмму классов для нашей разработки. На данной диаграмме рассмотрены следующие классы (Рисунок 3):

• Главная форма;

• Главное меню;

• Рабочее пространство;

• Меню «Файл».

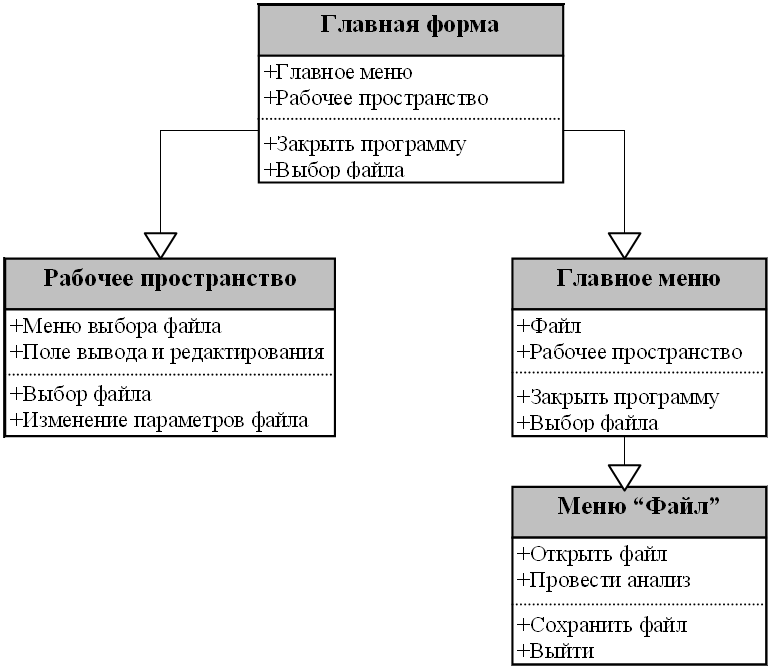

Рисунок 3 – Диаграмма классов

4.4 Диаграмма состояний

Диаграмма состояний - это, по существу, диаграмма состояний из теории автоматов cо стандартизированными условными обозначениями, которая может определять множество систем от компьютерных программ до бизнес-процессов. Используются следующие условные обозначения:

• Круг, обозначающий начальное состояние.

• Окружность с маленьким кругом внутри, обозначающая конечное состояния (если есть).

• Скругленный прямоугольник, обозначающий состояние. Верхушка прямоугольника содержит название состояния. В середине может быть горизонтальная линия, под которой записываются активности, происходящие в данном состоянии.

• Стрелка, обозначающая переход. Название события (если есть), вызывающего переход, отмечается рядом со стрелкой. Охраняющее выражение может быть добавлено перед "/" и заключено в квадратные скобки, что значит, что это выражение должно быть истинным, чтобы переход имел место. Если при переходе производится какое-то действие, то оно добавляется после "/"

• Толстая горизонтальная линия с либо множеством входящих линий и одной выходящей, либо одной входящей линией и множеством выходящих. Это обозначает объединение и разветвление соответственно.

Рассмотрим диаграмму состояний роли «Пользователь» (рисунок 4).

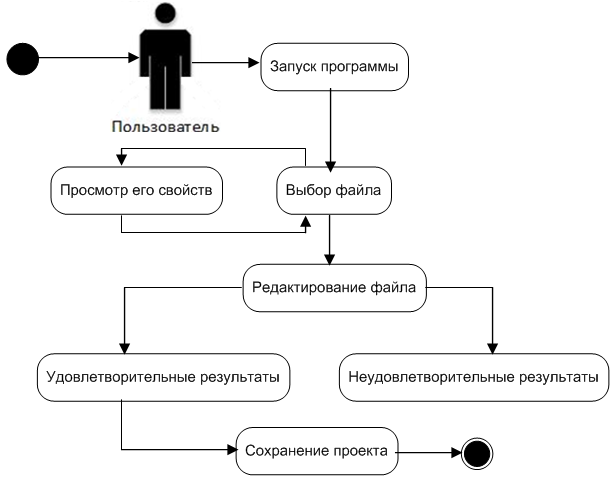

Рисунок 4 – Диаграмма состояний роли «Пользователь».

Рассмотрим каждую функцию роли «Пользователь» более подробно:

• Запуск программы;

• Выбор файла для анализа – пользователь производит выбор исполняемого файла для анализа;

• Просмотр его свойств – пользователь смотрит свойства открытого файла перед начал редактирования;

• Редактирование файла – пользователь производит редактирование открытого файла.

• Сохранение проекта – по завершению редактирования файла пользователь производит его сохранение.
