3. Выбор трансформаторов рабочих и резервных трансформаторов собственных нужд (тсн и ртсн).

Рабочие трансформаторы собственных нужд присоединяются отпайкой к каждому турбогенератору. Мощность собственных нужд для КЭС работающей на угле составляет 6-8 %, выбираем среднее значение 7%. Трансформатор собственных нужд выбирается из условия [3]:

k=0,9 – коэффициент спроса установок собственных нужд для КЭС, работающей на угле.

Из каталога в справочнике [1] выбираем трансформатор:

Тип	ТРДНС-63000/35
Номинальная мощность, МВ∙А	63
Напряжение обмотки ВН, кВ	24
Напряжение обмотки НН, кВ	6,3
Напряжение короткого замыкания, %	12,7
Мощность потерь холостого хода, кВт	50
Мощность потерь короткого замыкания, кВт	250

Мощность резервного трансформатора собственных нужд должна быть не меньше мощности рабочего трансформатора собственных нужд, количество РТСН выбираем исходя из количества блоков – 2. Резервные трансформаторы собственных нужд присоединяются к РУ 220 кВ, чтобы не допустить одновременного отключения обоих РТСН необходимо в последующем учесть секционирование шин РУ 220 кВ. Согласно всем вышеперечисленным требованиям и условиям выбираем следующий трансформатор [1]:

Тип	ТРДНС-63000/220
Номинальная мощность, МВА	63
Напряжение обмотки ВН, кВ	230
Напряжение обмотки НН, кВ	6,3
Напряжение короткого замыкания ВН-НН, %	11,5
Напряжение короткого замыкания НН1-НН2, %	28
Мощность потерь холостого хода, кВт	70
Мощность потерь короткого замыкания, кВт	265

4. Выбор главной схемы для кэс.

К РУ 220 кВ подключен один турбогенератор, 6 линий связи, трансформатор связи и 2 РТСН. В данном случае целесообразно выбрать схему двойной системы сборных шин с обходной. Кроме того, из-за наличия двух резервных ТСН одну из шин необходимо секционировать.

Для РУ 500 кВ с тремя подключенными генераторами, а также пятью линиями связи и автотрансформатором связи выбираем схему 4/3.

Мощность турбогенераторов 800 МВ∙А, значит, принимаем 2 секции 6 кВ для каждого блока. Магистраль резервного питания секционируем через каждые два блока.

Главная схема станции КЭС четырьмя турбогенераторами ТВВ-800-2У3, РУ 220 кВ 2ССШ+ОСШ, РУ 500 кВ – схема 4/3, с числом линий связи соответственно 6 и 5 представлена на рис.1.4.

Р ис.1.4. Главная схема КЭС

2. Расчёт токов короткого замыкания.

   1. Приведение параметров элементов схемы к базисным условиям.

За базисную мощность принимаем 100 МВ∙А, в качестве базисных напряжений примем следующие значения:

• - для РУ 220 кВ

• - для РУ 500 кВ

• - для генератора

• - для шин собственных нужд

Исходя из значений базисной мощности и базисного напряжения, найдем базисные токи:

•

•

•

•

Базисные условия для элементов схем [2]:

А). Синхронный генератор.

Б). Трансформатор.

В). Автотрансформатор.

Г). Линии.

220 кВ

– для ВЛ 35-220 кВ

500 кВ

- для ВЛ 330-750 кВ

Д).Система.

220 кВ

220 кВ

Для ТСН и РТСН расчёт базисных условий производится по формуле для двухобмоточного трансформатора с расщепленной обмоткой низшего напряжения.

Е). Трансформатор собственных нужд.

Ж). Резервный трансформатор собственных нужд.

З). Среднее относительное значение ЭДС турбогенераторов.

И). ЭДС системы.

После приведения всех величин к базисным условиям составляем составляем схему замещения главной схемы электростанции для расчётов токов короткого замыкания в характерных точках рис.2.1.

В качестве характерных точек принимаем:

1. Шины РУ 220 кВ;

2. Шины РУ 500 кВ;

3. Шины СН РТСН;

4. Шины СН ТСН;

5. Выводы генератора.

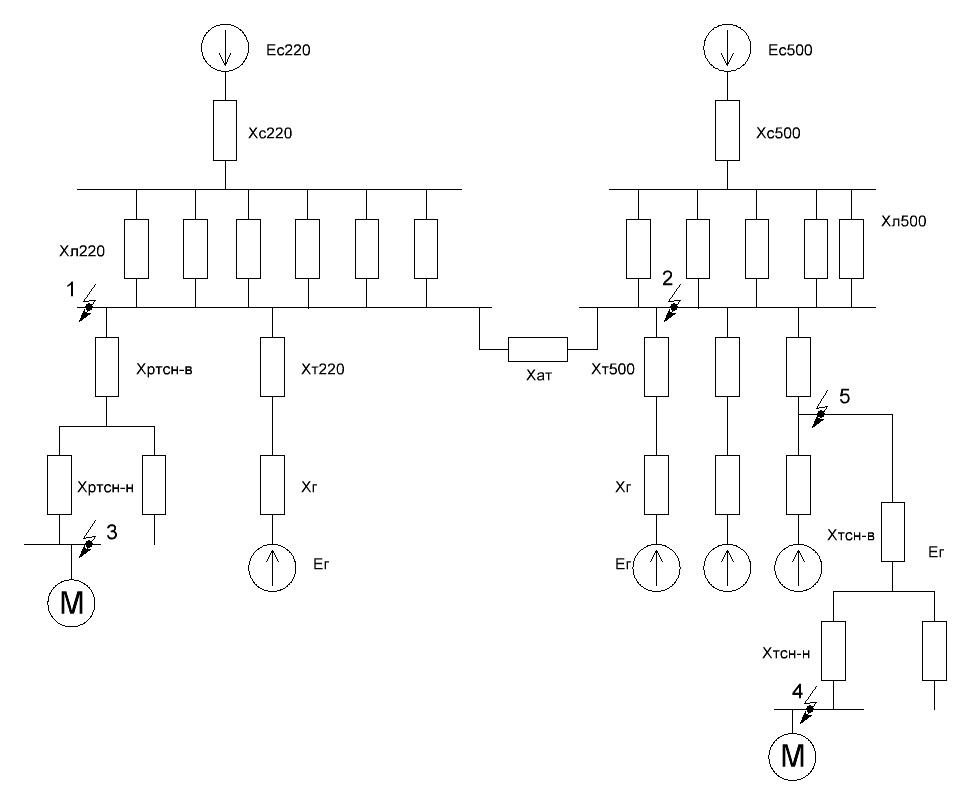

Р ис.4.1. Полная схема для расчёта токов короткого замыкания.
