Краевое государственное бюджетное образовательное учреждение начального профессионального образования «Профессиональное училище №20» Профессия «Мастер общестроительных работ» Группа № 36-10 ПИСЬМЕННАЯ ЭКЗАМЕНАЦИОННАЯ РАБОТА Тема: Строительство кирпичной одноэтажной автозаправочной станции размером 3600*6000 мм с высотой этажа 3000 мм. Обучающийся: Гутько П.Ю. Руководитель: Смирнова Ю.А. Красноярск 2013 год

С О Д Е Р Ж А Н И Е

Введение ______________________________________________________2

1. Общая часть________________________________________________5

1.1. Характеристика объекта______________________________________5

1.2 Инструменты, оборудование, приспособления ___________________6

1.3. Материалы, конструкции ___________________________________10

2. Технологическая часть _______________________________________11

3. Конструкторская часть _______________________________________18

4. Охрана труда. Техника безопасности___________________________19

5. Экономическая часть________________________________________23

Вывод_______________________________________________________24

Список используемой литературы _______________________________25

В ведение

Капитальное строительство является крупнейшей индустриальной отраслью народного хозяйства страны, в которой создаются фонды производственного и непроизводственного назначения.

Продукция строительства – это подготовленные к вводу в действие или реконструированные производства, предприятия, отдельные здания, сооружения, жилые дома, объекты транспорта, связи, сельского хозяйства и многие другие. К капитальному строительству относятся такие понятия, как новое строительство, расширение, реконструкция, и техническое перевооружение производств. К новому строительству относится сооружение на свободных площадях или на освобождённых от старой застройки новых объектов или производств.

Реконструкция действующего предприятия происходит как полное или частичное переоборудование или переустройство производства без строительства новых или расширения действующих цехов основного производственного назначения с устранением физического износа зданий в целом или отдельных его элементов, но со строительством (в случае необходимости) новых объектов вспомогательного и обслуживающего назначения, с заменой морально устаревшего или физически изношенного оборудования, с дополнительной механизацией и автоматизацией производства.

Строительство в отличие его от других отраслей народного хозяйства имеет ряд особенностей: - территориальная закреплённость его продукции. В большинстве других отраслей народного хозяйства, продукция которых подвижна, орудия труда, как правило, пространственно закреплены, то в строительстве подвижными являются орудия труда, а сама строительная продукция – неподвижна. Поэтому после окончания строительных и монтажных работ на одном объекте, строительные организации вынуждены перемещать орудия труда на

другие объекты, расположенные от построенного объекта на значительных расстояниях;

- значительные габариты зданий и масса сооружений:

- продолжительные сроки службы строительных объектов (это обстоятельство обязывает строительную продукцию многие годы отвечать требованиям времени как в функциональном, так и в эстетическом отношении);

- большое разнообразие производственных связей и условий труда по сравнению с другими отраслями материального производства (в частности, производственный процесс в строительстве осуществляется на открытом воздухе);

- строительство на вновь осваиваемых территориях страны требует большой подготовки, значительных материальных затрат и времени:

- сезонные особенности строительства, в районах с суровым климатом (индустриализация строительства может смягчить влияние природных условий, но далеко не всегда может их устранить);

- многообразие возводимых зданий производственным и эксплуатационным характеристикам, форме, размерам, внешней выразительности;

- разные природно-климатическими условиями требуют и разных подходов к проектированию и строительству (вечная мерзлота, сейсмичность, оползневые явления, карсты, подрабатываемые территории и прочие неприятности);

- разнообразие предметов труда, применяемых при строительстве: материалов, конструкции, большая номенклатура и типоразмеры;

- и, наконец, чрезвычайная дороговизна строительной продукции.

Строительные работы – это совокупность строительных процессов, результатом выполнения которых является конечная продукция: части или конструктивные элементы зданий или сооружений. Строительные работ получают своё название либо по виду перерабатываемых материалов (земляные, каменные, бетонные, штукатурные и др.), либо по

конструктивным элементам, которые являются продукцией данного вида работ (кровельные, изоляционные и др.).

В Красноярске насчитывается около 13 заводов. На заводах для производства кирпича используется только экологически чистые виды глинистого сырья, сушка и обжиг которых ведётся с использованием газообразного топлива. Кирпич красного и желтого цветов не содержит красителей, цвет достигается путем сложного подбора соотношения глин различных месторождений.

На кирпичном заводе ООО «Сибирский элемент» очень большой выбор кирпича. Возможен выпуск более пятидесяти видов кирпича, как стандартизированных форматов, так и фигурных позиций различной геометрии и пустотности, а также с рельефом на лицевой поверхности.  Сегодня ассортимент продукции представлен двумя цветами: красный и желтый. Продукция завода находит применение при строительстве новых зданий, облицовке фасадов, изготовлении внешних декоративных элементов. Их продукция используется не только в строительстве типовых зданий, но и при возведении объектов класса «люкс» — элитные жилые комплексы с магазинами, оздоровительными центрами и предприятиями общественного питания. Для сохранения внешнего вида во время транспортировки в качестве упаковочного материала используется стрейч - пленка, которая защищает кирпич от внешнего воздействия и обеспечивает его товарный вид. Дополнительно производится автоматическая обвязка готовой продукции полимерной лентой, что является очень важным элементом при транспортировке продукции нашим удаленным заказчикам.

1. Общая часть

1 .1 Характеристика объекта

Строительство кирпичной одноэтажной автозаправочной станции прямоугольной формы в плане с размерами в осях 3600мм х 6000мм с высотой этажа 3000мм.

Гражданское здание второго класса: первая степень огнестойкости (несгораемое здание с каменными стенами и перекрытиями), первая степень долговечности (срок эксплуатации 100 лет).

Наружные несущие стены толщиной 510мм, внутренние кирпичные стены 380мм. Кладка наружных стен выполнена по многорядной системе перевязки швов.

Фундамент ленточный.

Крыша плоская, чердачная, кровля выполнена из рулонного материала.

Пол в санитарных узлах, выполнен из керамической плитки. В остальных помещениях линолеум.

Окна ПВХ размером 1.860 х 2.600мм.

Двери внутренние межкомнатные пластиковые размером 900 х 2.000мм.

Освещение естественное, искусственное.

Вентиляция естественная.

1.2 Инструменты, оборудование, приспособления

Таблица 1 - Инструменты, оборудование, приспособления

Наименование	Назначение	Эскиз
1	2	3
Кельма каменщика	Предназначена для расстилания и разравнивания раствора, дозировки и перемешивания материалов, подрезки излишков раствора, заполнения вертикальных швов.

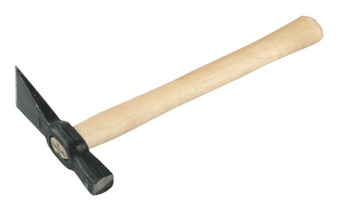

Молоток - кирочка	Предназначен для рубки и тески кирпича, удаления схватившегося раствора, бетона, применяется как обычный молоток.

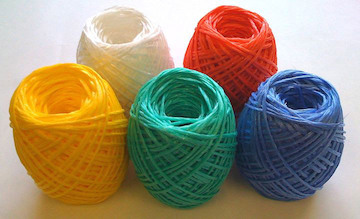

Крученный причальный шнур	Толщиной 1,5 – 3мм, натягивают вдоль выкладываемой стены и монтажа плит перекрытия для соблюдения горизонтальности кладки рядов и монтажа конструкций.
Рейка	Предназначена для проверки ровности поверхности выкладываемых стен и монтируемых конструкций.

1	2	3
Строительный уровень	Применяется для проверки вертикальности и горизонтальности кладки и выверки устанавливаемых конструкций.
Складной метр рулетка	Служит для линейных измерений в ходе выполнения кладки и монтажа конструкций.
Металлический растворный ящик	Емкость, служащая для подачи раствора на рабочее место каменщика или монтажника.
Растворная лопата	Необходима для подачи, расстилания и разравнивания раствора, а также для перемешивания его в ящике.

1	2	3
Электрод держатель	Служит для зажима электрода и подвода к нему сварочного тока.

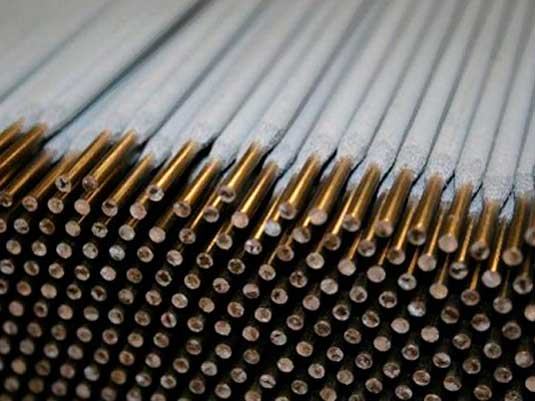

Электроды	Применяют для сварки анкеров, арматуры и закладных деталей сборных конструкций.

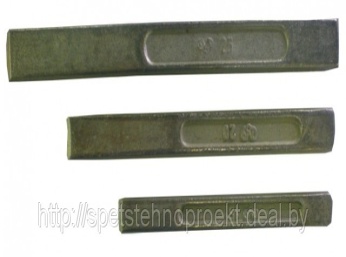

Зубило	Предназначено для очистки поверхностей стен, конструкций и закладных деталей от наплывов раствора, бетона, для зачистки и разделки сварных швов, рубки металла.

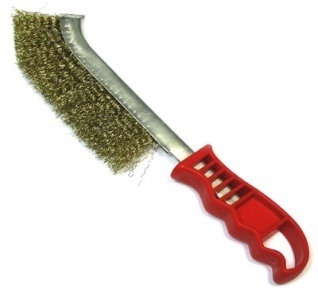

Металическая щетка	Применяется для очистки поверхности конструкций, сборных элементов и закладных деталей от наплывов раствора, бетона, грязи, зачистки сварных швов от шлака.

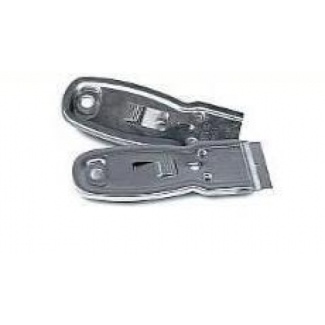

Скребок	Предназначен для очистки поверхностей стен и сборных элементовот раствора, бетона.

1	2	3
Стропы	Стальные канаты с крюками или петлями для подвески конструкций к крюку монтажного крана, для подачи кирпича на поддонах на рабочее место, блоков.
Автокран	Для монтажа конструкций и выполнения погрузочно – разгрузочных работ.
Средства подмащивания	Предназначены для выполнения кладки на высоте и монтажа плит покрытия.

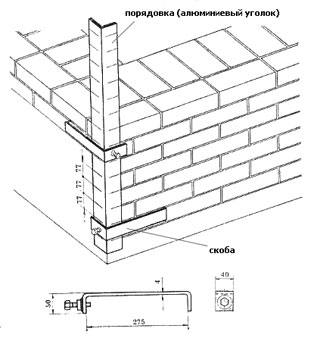

Порядовки	Предназначены для закрепления причального шнура и обеспечения вертикальности и горизонтальности рядов выкладываемых стен.
Причальные скобы	П – образной формы закрепляют в швах кладки и по ним натягивают причальный шнур.
