Поиск вариантов технического решения.
Поиск вариантов технического решения щебнеочистительной машины для промышленного транспорта в курсовой работе выполняется на основе морфологического анализа.
1 Общая функция ЩОМ Y– удаление загрязнителей из железнодорожного балластного слоя.
2 Частные функции:
y1 - вырезка загрязненного балласта,
y2 - перемещение балласта к месту очистки,
y3 - очистка балласта,
y4 –удаление засорителей,
y5 - перемещение очищенного балласта,
y6 - перемещение машины,
3 Определение средств реализации частных функций:
по y1
u11 – нож статического действия,
u12 – вибронож
u13 – выгребное устройство
u14 – вырезная цепь,
u15 – фреза,
u16 – шнек,
по y2
u21 – без выполнения y2
u22 – ленточный транспортер,
u23 – винтовой транспортер,
u24 – многоковшовый цепной рабочий орган,
u25 – ленточный скребковый транспортер,
u26 – подъемом ковша,
u27 – роторный многоковшовый рабочий орган,
по y3
u31 – виброгрохот
u32 – центробежный грохот
u33 – барабанный грохот
по y4
u41 – ленточный транспортёр
u42 – лоток
u43 – винтовой транспортёр
u44 – метатель
u45 – брикетирование
по y5
u51 – лоток
u52 – ленточный транспортёр
по y6
u61 – на железнодорожном ходу,
u62 – на пневмоходу,
u63 – на гусеничном ходу
4. Составление матрицы решений
Для удобства выбора и представления вариантов пользуются морфологической таблицей. В ней каждый вариант занимает строку. Формируется вариант по правилу: все частные функции должны выполняться; каждая функция реализуется тем или иным средством, помеченным в таблице «1».
Морфологическая таблица
№ вар. |
Y |
|||||||||||||||||||||||||||||||||||||
Y1 |
Y2 |
Y3 |
Y4 |
Y5 |
Y6 |
|||||||||||||||||||||||||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
1 |
2 |
3 |
1 |
2 |
3 |
4 |
5 |
1 |
2 |
1 |
2 |
3 |
|||||||||||||
1 |
|
1 |
|
|
|
|
|
|
1 |
|
|
|
|
1 |
|
|
|
|
|
1 |
|
1 |
|
|
|
11 1 |
||||||||||||
2 |
|
|
|
4 |
|
|
1 |
|
|
|
|
|
|
|
1 |
|
|
1 |
|
|
|
1 |
|
1 |
|
|
||||||||||||
3 |
|
|
|
|
1 |
|
|
1 |
|
|
|
|
|
|
1 |
|
|
1 |
|
|
|
1 |
|
|
1 |
|
||||||||||||
4 |
|
|
|
|
1 |
|
1 |
|
|
|
|
|
|
|
|
|
|
1 |
|
|
|
1 |
|
|
1 |
|
||||||||||||
5 |
|
|
|
1 |
|
|
1 |
|
|
|
|
|
|
|
|
|
|
1 |
|
|
|
|
1 |
1 |
|
|
||||||||||||
6 |
1 |
|
|
|
|
|
|
|
|
|
1 |
|
|
|
|
1 |
|
|
|
1 |
|
1 |
|
|
1 |
|
||||||||||||
7 |
1 |
|
|
|
|
|
|
|
|
1 |
|
|
|
|
|
1 |
|
|
|
|
1 |
1 |
|
|
|
1 |
||||||||||||
8 |
1 |
|
|
|
|
|
|
1 |
|
|
|
|
|
|
|
|
|
|
|
1 |
|
|
1 |
|
1 |
|
||||||||||||
9 |
|
1 |
|
|
|
|
|
|
|
|
1 |
|
|
|
1 |
|
|
1 |
|
|
|
|
1 |
|
|
1 |
||||||||||||
10 |
1 |
|
|
|
|
|
|
1 |
|
|
|
|
|
1 |
|
|
1 |
|
|
|
|
1 |
|
|
|
1 |
||||||||||||
Вариант 1
1. Вибронож
2. Винтовой транспортёр
3. Виброгрохот
4. Лоток
5. Метатель
7. На гусеничном ходу
Вариант 2
1. Вырезная цепь
2. Центробежный грохот
3. Лоток
4. На ж.д. ходу.

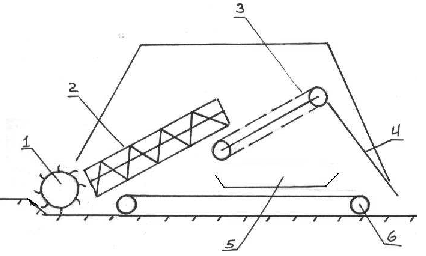

Вариант 3
1. Фреза
2. Ленточный транспортер
3. Центробежный грохот
4. Лоток
5. Лоток
6. На пневмоходу.

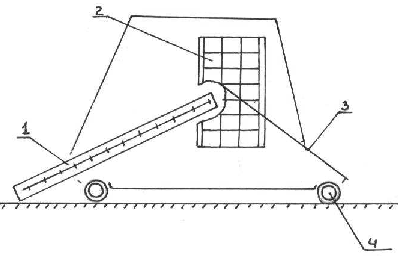

Вариант 4
1. Фреза
2. Винтовой транспортер
3. Ленточный транспортер с сеткой
4. Лоток
5. Лоток
4. На пневмоходу

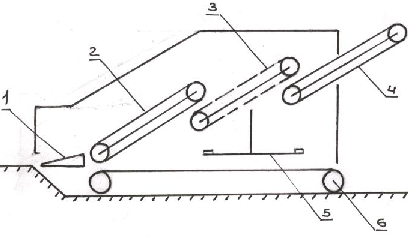

Вариант 5
1. Вырезная цепь
2. Винтовой транспортер с сеткой
3. Ленточный транспортер
4. Лоток
5. лоток
6. На ж.д. ходу

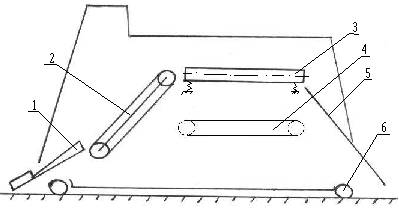

Вариант 6
1. Разрыхлитель
2. Нож статического действия
3. Ленточный скребковый транспортер
4. Барабанный грохот
5. Лоток
6. Метатель
7. На пневмоходу

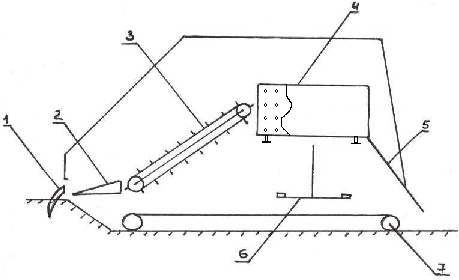

Вариант 7
1. Нож статического действия
2. Многоковшовый цепной орган
3. Барабанный грохот
4. Лоток
5. Брикетирование
6. На гусеничном ходу

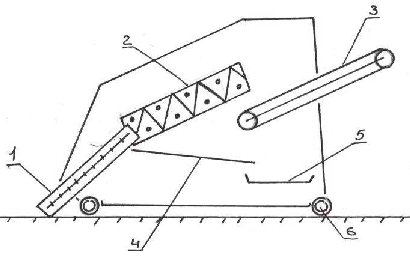

Вариант 8
1. Нож статического действия
2. Ленточный транспортер
3. Ленточный транспортер с сеткой
4. Ленточный транспортер
5. Метатель
6. На пневмоходу
Вариант 9
1. Многоковшовый барабанный орган
2. Лоток
3. Ленточный скребковый транспортер
4. Центробежный конусообразный грохот
5. Защитная плита
6. Ленточный транспортер
7. Лоток
8. На гусеничном ходу
Вариант 10
1. Вибронож
2. Ленточный транспортер
3. Виброгрохот
4. Ленточный транспортер
5. Лоток
6. На гусеничном ходу
