Режим сопряжения(5)

В официальном определении автокада сопряжение – это соединение двух объектов (например, отрезков) при помощи дуги определенного радиуса, причем оба эти отрезки должны быть касательными к дуге. На практике же часто встречается такое определение сопряжения: скругление угла.

Способы вызова команды сопряжение в автокаде

В AutoCAD есть несколько способов вызова команды сопряжение, а именно:

Верхнее меню, Редактировать — Сопряжение

Кнопка Сопряжение в пользовательском интерфейсе (если у вас он открыт)

Команда СОПРЯЖЕНИЕ или _fillet в командной строке

Сопряжение в автокаде можно производить со следующими объектами:

Дуги
Круги
Эллипсы и эллиптические дуги
Отрезки
Полилинии
Лучи
Сплайны
Прямые
3D тела

При выборе линий, дуг или полилиний их длины регулируются для соответствия длине сопрягающей дуги. Можно удерживать нажатой клавишу SHIFT при выборе объектов для замены значения текущего радиуса сопряжения на 0.

Сопрягаемые линейные сегменты двумерной полилинии не обязательно являются смежными — между ними могут находиться другие сегменты. В последнем случае команда СОПРЯЖЕНИЕ удаляет промежуточные сегменты, заменяя их сопрягающими линиями.

Сопряжение дуг и окружностей можно выполнить несколькими способами. Выберите объекты там, где необходимо расположить конечные точки сопряжения.

Сопряжение окружностей производится с помощью дуг соответствующего радиуса; сами окружности при этом не обрезаются.

В трехмерных объектах возможно сопряжение нескольких ребер; каждое из них следует выбирать отдельно.

Введите радиус сопряжения <текущий>: Укажите расстояние или нажмите ENTER

Выберите кромку или [Цепь/Радиус]: Выберите кромки, введите ц или ра

Режим фаски(8) Способы доступа

Лента:Вкладка "Главная" панель "Редактирование" раскрывающийся список "Фаски и сопряжения" "Фаска"

Меню: Редактирование Фаска

Панель:Редактирование

Заданные значения расстояния и углов применяются в порядке выбора объектов.

Соединять фаской можно линии, полилинии, лучи и прямые.

Также можно соединять фаской 3D тела и поверхности. Если для соединения фаской выбрана сеть, перед выполнением операции ее можно преобразовать в тело или поверхность.

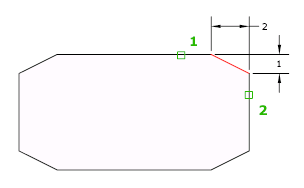

Первый отрезок

Определяет первую из двух кромок для определения 2D фаски или снятия фаски кромки трехмерного твердотельного объекта.

При выборе линий или полилиний их длины регулируются для соответствия длине линии фаски. Можно удерживать нажатой клавишу SHIFT при выборе объектов для замены значения текущих расстояний фаски на 0.

Если выбранные объекты являются линейными сегментами двумерной полилинии, они должны быть либо смежными, либо разделенными одним сегментом. Если они разделены другим сегментом полилинии, команда ФАСКА удалит сегмент, разделяющий их, и заменит его фаской.

Если для снятия фаски выбрано ребро трехмерного тела, необходимо указать, какая из двух смежных с ним граней является базовой поверхностью.

Задайте параметр выбора поверхности

Если ввести o или нажать ENTER, выбранная поверхность устанавливается в качестве базовой. Если ввести с, выбранной становится вторая поверхность, смежная с указанным ребром.

После выбора базовой поверхности нужно указать, какие из ее ребер участвуют в снятии фасок. Ребра можно выбирать по отдельности или все вместе.
