Режимы полилиний?(2)

Кроме указания точек, можно выбрать следующие опции:

1. Замкнуть (Close) - добавление еще одного прямолинейного участка, замыкающего полилинию (и выходя из команды ПЛИНИЯ (PLINE));

2. Ширина (Width) - задание ширины для очередного участка полилинии (у каждого сегмента полилинии может быть своя ширина, причем ширина в начале участка может не совпадать с шириной в конце участка); ширина распределяется поровну по обе стороны от оси полилинии, на которой лежат вершины (точки) полилинии;

3. Полуширина (Halfwidth) - задание ширины, но в терминах полуширины (т. е. если требуемая полная ширина линии равна 10, то получить ее можно, задавая полуширину, равную 5);

4. длИна (Length) - построение сегмента, являющегося продолжением предыдущего участка с заданной длиной, при этом длину можно задать числом или точкой;

5. Отменить (Undo) - отмена последней операции в команде ПЛИНИЯ (PLINE);

6. Дуга (Arc) - переход в режим рисования дуговых сегментов полилипии.

В случае перехода в режим рисования дуг (опция Дуга (Arc)) AutoCAD предлагает следующий выбор:

Конечная точка дуги или [Угол/Центр/Замкнуть/Направление/ Полуширина/Линейный/Радиус/Вторая/Отменить/Ширина]:

(Specify endpoint of arc or [Angle/CEnter/CLose/Direction/Halfwidth/Line/Rndius/Second pt/Undo/Width]:)

В этот момент после указания конечной точки дуги система AutoCAD строит дуговой сегмент, касающийся предыдущего участка полилинии. Другие опции:

1. Угол (Angle) - задание величины центрального угла для дугового сегмента:

2. Центр (Center) - задание центра для дугового сегмента;

3. Замкнуть (Close) - замыкание полилинии с помощью дугового сегмента;

4. Направление (Direction) - задание направления для построения дугового сегмента;

5. Полуширина (Halfwidth) - задание полуширины для следующего сегмента:

6. Линейный (Line) - переход в режим рисования прямолинейных сегментов;

7. Радиус (Radius) - задание радиуса для дугового сегмента;

8. Вторая (Second pt) - задание второй точки для построения дугового сегмента по трем точкам;

9. Отменить (Undo) - отмена последнего действия;

10. Ширина (Width) - задание ширины для следующего сегмента.

Режимы построения окружности(24) Построение окружности в AutoCad.

Окружность в AutoCAD можно построить несколькими способами:

1. По центральной точке и радиусу;

2. По центральной точке и диаметру;

3. По двум конечным точкам диаметра;

4. По трем точкам;

5. С заданным радиусом касательно к двум объектам;

6. Касательную к трем объектам.

Мы рассмотрим каждый из этих способов.

1. Чтобы построить окружность по центральной точке и заданному радиусу, на вкладке "Главная" в панели "Рисование" открываем раскрывающийся список"Круг", из списка выбираем команду "Центр, радиус", или в командной строке набираем команду (_circle), нажимаем "Enter".

Программа попросит указать центр окружности. Это можно сделать при помощи курсора, или указав координаты в командной строке. Укажем точку с координатами(0,0), нажимаем клавишу "Enter".

Теперь нужно указать радиус (к примеру, 1000), нажимаем клавишу "Enter", окружность построена. Разумеется, радиус можно задавать при помощи курсора и мышки.

2. Вы уже наверно догадались, что построение окружности по центральной точке и диаметру выполняются аналогично. Из раскрывающегося списка "Круг" нужно выбрать команду "Центр, диаметр". Через командную строку последовательно набираются команды (_circle), нажимаем "Enter", после указания центра набираем(_d) нажимаем "Enter".

Дальнейшие построения подобны описанным выше, с той лишь разницей, что вместо радиуса задаем диаметр.

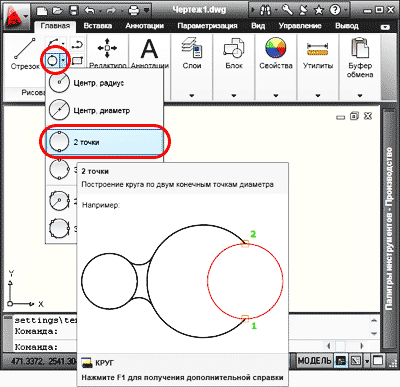

3. Для построения окружности по двум конечным точкам диаметра, из выпадающего списка "Круг" выбираем команду "2 точки".

Либо можно после нажатия кнопки "Круг" вызвать контекстное меню и из выпадающего списка выбрать команду "2Т" (для англоязычных версий программы"2Р").

Теперь последовательно задаем первую конечную точку диаметра и вторую конечную точку. Точки можно вводить в командную строку или указывать при помощи курсора и мыши. Если Вы работаете с командной строкой, то вводится команда (_circle), нажимаем "Enter", теперь набираем команду (2Т). Обратите внимание в приведенном примере, для русскоязычной версии программы, при вводе команды (2Т) – раскладка клавиатуры Русская. Теперь задаем конечные точки диаметра.

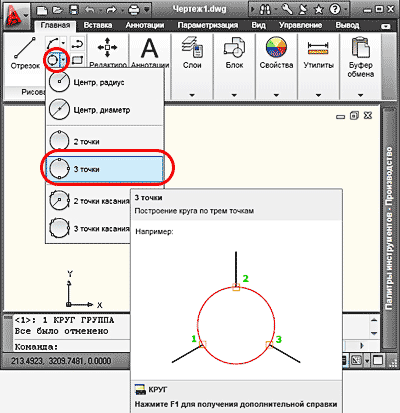

4. Построение окружности по трем принадлежащим ей точкам, выполняется аналогично предыдущему способу, только указываем три точки принадлежащие этой окружности.

5. Чтобы рассмотреть построение окружности с заданным радиусом, касательно к двум объектам, предварительно построим две окружности. Из раскрывающегося списка "Круг" выбираем команду "2 точки касания, радиус".

Указываем курсором первый объект для построения касательной, затем второй объект. В командной строке вводим необходимый радиус (например 2000), нажимаем "Enter". Окружность с заданным радиусом касательная к двум объектам построена.

6. Для построения окружности касательной к трем объектам, из раскрывающегося списка "Круг" выбирается команда "3 точки касания".

Указываем курсором объекты для построения касательной окружности.

Окружность касательная к трем объектам построена.

В следующем уроке, поговорим о построении эллипсов.
