Погрудкове сортування корисних копалин

Погрудкове автоматичне сортування корисних копалин може здійснюватися в двох режимах: грудковому і плоскогрудковому.

Основними операціями цих режимів є:

1. Формування потоку грудкового матеріалу.

2. Підготовка поверхні грудок (шматків).

3. Визначення сорту шматків і прийняття рішення.

4. Виділення різного сорту шматків у окремі продукти.

1. Формування потоку грудкового матеріалу

Формування потоку грудкового матеріалу включає наступні операції:

– Формування заданих відстаней між грудками.

– Забезпечення стабільної швидкості руху грудок.

– Забезпечення безперервності процесу сортування.

– Регулювання продуктивності.

– Стабілізацію траєкторії руху грудки.

Основною вимогою, що висувається до пристроїв формування погрудкового потоку матеріалу, є забезпечення заданого інтервалу між грудками при їх транспортуванні. Ці вимоги випливають з умов, що сусідні грудки не повинні сприйматися як одна і не повинні спотворювати результати визначення сорту. Пристрої формування потоку становлять 80% площі сепаратора.

Стабілізація швидкості проходження грудками відстані між зоною визначення сорту і зоною виділення грудок визначається необхідністю затримувати керуючі сигнали на один і той же час.

Безперервність процесу і регулювання продуктивності забезпечуються наявністю в сепараторах бункера. Бункер обладнаний заслінкою, яка регулює величину випускного отвору. Матеріал може розвантажуватися під дією сил гравітації, вібрації, відцентових, тертя.

Стабілізація траєкторії руху грудки забезпечується рухом частинок разом зi стрічкою в зону визначення сорту і виділення грудки.

Пристрої формування погрудкової подачі

Розрізнюють 3 види пристроїв, що забезпечують:

– Детерміноване формування погрудкової подачі.

– Статистичне формування погрудкової подачі.

– Статистичне формування плоскогрудкової подачі.

У пристроях детермінованого формування погрудкової подачі матеріалу вузли захоплення грудок закріпляють на транспортному пристрої на рівній відстані один від одного. При цьому грудки розташовуються на одній лінії в одній площині. Пристрої цього типу застосовуються для матеріалів правильної форми, невеликої крупностi, при малій продуктивності.

Рис. 5.1. Детерміноване формування погрудкової подачі матеріалу

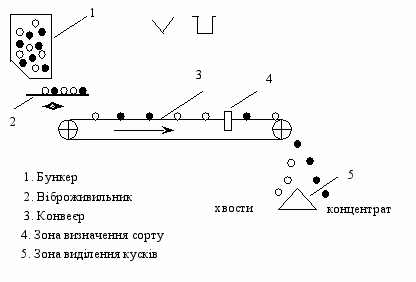

У пристроях статистичного формування погрудкової подачі задана відстань між сусідніми грудками забезпечується при перевантаженні матеріалу з одного транспортного пристрою на інший, який рухається з більшою швидкістю (Рис. 5.2). Рух частинок в одну лінію досягається профілюванням транспортного пристрою. Форма профілів наведена на рис. 5.2.:

Рис. 5.2. Статистичне формування погрудкової подачі матеріалу

Пристрої статистичного формування плоскогрудкової подачі застосовують для матеріалів з грудками неправильної форми і забезпечують найбільшу продуктивність, оскільки матеріал розосереджується по всій площині пристрою, що транспортується. Приклад: сепаратор РС-24 (24-канальний).

2 Підготовка поверхні грудок

У підготовку поверхні грудок входять наступні операції:

2.1 Очищення поверхні від забруднень.

2.2 Посилення відмінностей властивостей, що використовуються при сортуванні, або створення їх (у разі необхідності).

2.1 Операції знепилення і промивки можуть здійснюватися поза сепаратором або на вході в сепаратор у зоні формування погрудкової подачі (Рис. 5.3).

2.2 Для посилення контрасту іноді застосовують реаґенти, які селективно діють на частинки, утворюючи на них забарвлену плівку.

Рис. 5.3. Статистичне формування погрудкової подачі з промивкою матеріалу

1 - бункер; 2 - вiброживильник; 3 - бризкала; 4 - прискорювач; 5 - конвеєр; 6 - зона визначення сорту; 7 - зона виділення частинок
