Мытищи 2013 г. Лабораторная работа № 1 "Испытание лобовой врубки"

Цель работы:

- определить расчетную разрушающую нагрузку;

- определить деформации смятия врубки при расчётной нагрузке;

- построить график зависимости деформаций смятия врубки от

нагрузки.

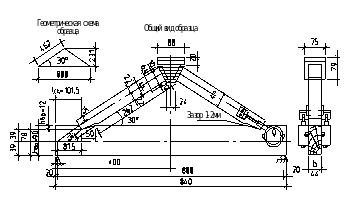

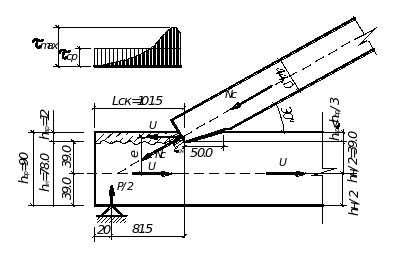

Конструкция образца - геометрическая схема и проектные размеры показаны на рисунке 1.

Рис. 1. Конструкция лобовой врубки

Фактические размеры образца устанавливается путем измерения образца перед испытанием:

- Ширина поясов

- Высота нижнего пояса

- Глубина врубки

- Длина площадки скалывания

- Плечо пары сил, вызывающих скалывание

- Угол смятия

Основные данные для расчета:

- Материал – сосна 2^го сорта

- Влажность древесины – 10-12%

- Расчетное сопротивление смятию вдоль волокон

- Расчетное сопротивление смятию поперек волокон

- Расчетное сопротивление смятию под углом

- Максимальное расчетное сопротивление скалыванию вдоль волокон

- Среднее расчетное сопротивление скалыванию вдоль волокон

где β = 0,25 т.к. скалывание одностороннее.

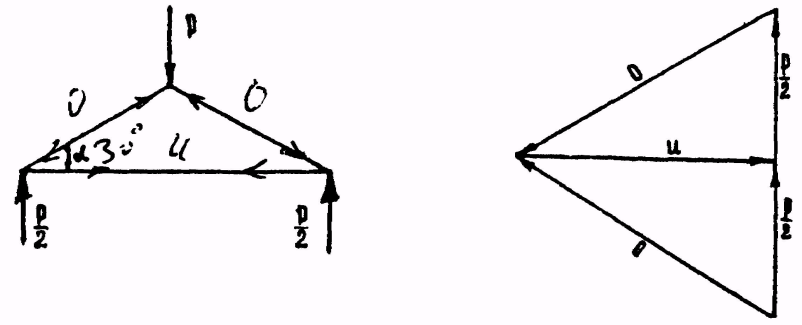

У силия определяются из диаграммы усилий представленной на рис. 2.

Рис. 2. Диаграмма усилий

Определение расчетной несущей способности врубки:

- Из условия скалывания

- Из условия смятия

Определение расчетной нагрузки:

- Из условия скалывания ≤ R_ск

- Из условия смятия ≤ R_см=9,18 МПа

Определение теоретического значения разрушающей нагрузки при кратковременном машинном испытании

Расчетная нагрузка, подученная из условия скалывания, опреде­ляет характер разрушения врубки. Объясняется это тем, что расчетное сопротивление древесины смятие устанавливается не из условия предела прочности, а из условия ограничения деформаций смятия.

Расчетное сопротивление древесины определяется с учетом длительного действия нагрузки и наличия пороков (сучки, косослоя и др.), размеры которых определены в СНиП II-25-80 "Деревянные конструкции. Нормы проектирования".

Испытание врубки производится при кратковременном машинном нагружении. Поэтому:

а) при наличии в древесине сучков и других пороков в пределах, удовлетворявших требования норм:

где К_дл = 0,66 - коэффициент длительности, учитывающий уменьше­ние предела прочности, при длительном действии нагрузки;

б) при наличии "чистой" древесины, т.е. при отсутствии сучков и других пороков

, где К_одн = 0,7.
