23.Схемы главных паропроводов тэс, выбор основного оборудования кэс и тэц.

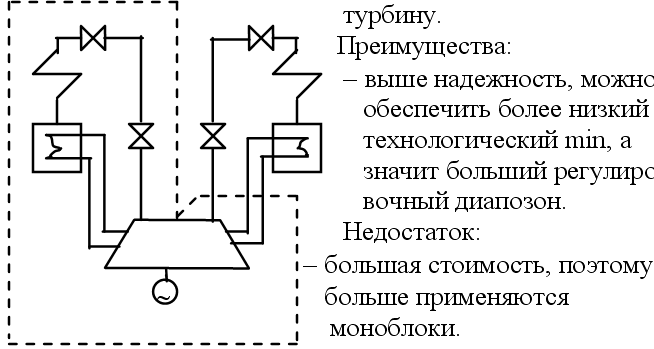

Главный паропровод (п-п)  это п-п свежего пара. Могут быть блочные или с поперечными связями. Блочные стали появляться с появлением промперегрева ( на КЭС и на МТЭЦ4 и Гомельская ТЭЦ2. Могут быть моноблоки и дубльблоки. Моноблоки  это схемы трубопроводов котелтурбина. Дубльблоки  два котла на одну

.

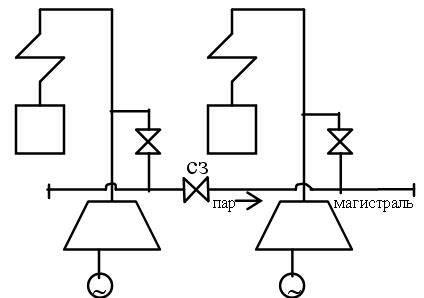

На ТЭЦ применяются схемы главного п-п с поперечными связями. Раньше применялись с одной или двумя сборными магистралями. Сегодня применяются преимущественно схемы с одной переключенной магистралью.

турбину. СЗ  секционная задвижка

Выбор основного оборудования ТЭС.

Для блочных КЭС тип определяется мощностью блоков и видом сжигаемого топлива. Производительность к/а выбирается по max расходу пара на турбину с учетом

собственных нужд и с запасом 3%.Для ТЭЦ состав турбин определяется величиной и

структурой тепловых нагрузок. Для промышленных ТЭС турбины Р и ПТ, для отопительных нагрузок  Т.Состав оборудования выбирается из сравнения технико-

экономических вариантов. Следует исходить из установки турбин примерно с одинаковыми расходами свежего пара, чтобы можно было применять одинаковые котлы и выйти на неявную схему ( котел  турбина):Р-100-130/13, Т-175-130(без промперегрева),

ПТ-135/165-130/13.На ТЭЦ с поперечными связями суммарная производительность котлов выбирается по max расходу пара на турбину с учетом собственных нужд и запасом 3%. Требуется проверка правильности выбора котлов. При выходе одного котла из строя, оставшиеся котлы, включая ПВК, должны обеспечить max отпуск пара на производство и отпуск теплоты на отопление в размере  70%Q_т^расч . При этом допускается снижение мощности ТЭЦ на мощность более крупного агрегата турбины. В итоге резервные котлы на ТЭЦ не предусматриваются.

24.Расход технической воды на тэс и виды систем технического водоснабжения.

Главным составляющим технического водоснабжения является расход воды для конденсации пара:

W_ов= D_к (h_к  h’_к) / с_р^в t_в

t_в=t_в2  t_в1 810С нагрев воды. W_ов= m D_к W_ов= m d_к N, где m = 40100  кратность охлаждения (обычно m = 60 для наших климатических условий, а также для двухходовых конденсаторов );

d_к= 2 т/МВтч  удельный расход воды.

Другие составляющие технической воды в % от расхода охлаждающей технической воды:

 газо и воздухоохладители 2  4%;

 маслоохладители 1,2  2,5%;

 охладители подшипников 0,3  0,8%;

 гидроудаление золы и шлака при оборотных системах 0,1  0,4%;

 питание котлов ( расход воды на ХВО) 0,04  0,1%. Различают прямоточные и оборотные системы водоснабжения:

 прямоточные с однократным использованием воды  реки и моря;

 оборотные системы ( вода используется многократно )  озера, пруды охладители и градирни.

Градирни могут быть как мокрые так и сухие ( вода охлаждается воздухом через поверхность ).

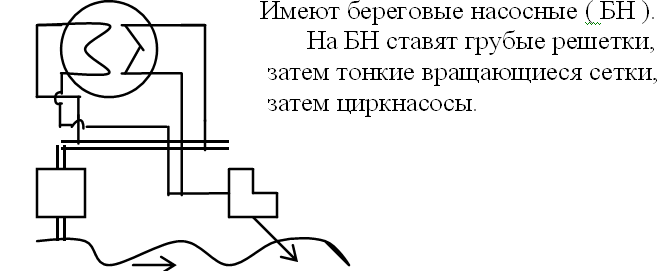

1.Прямоточные системы водоснабжения.

2.Оборотные системы.

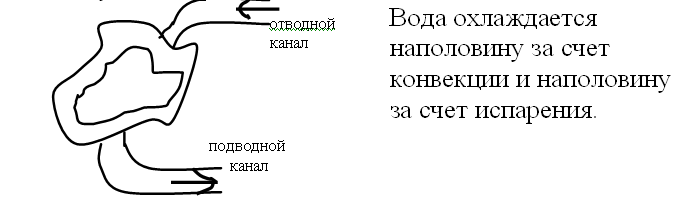

Системы с прудами охладителями ( ЛуГРЭС ). Также используются береговые насосные.

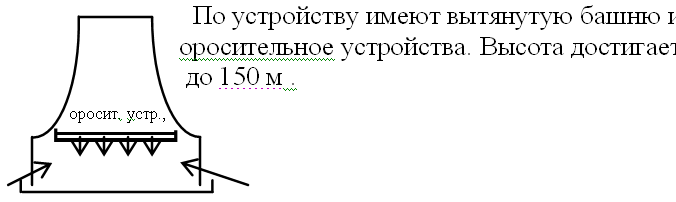

3.Оборотные системы с градирнями.

4.Возможно применение вентиляторных градирен, но они заберут на собственные нужды 0,5% мощности станции.

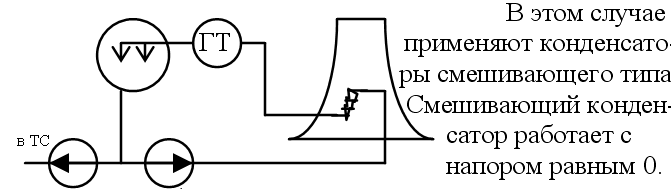

5.Сухие градирни применяются в районах с дорогой водой

ГТ  гидротурбина для использования напора.

6. Комбинированные системы технического водоснабжения(пруд-охладитель с брызгальными бассейнами)
