21. Выбор и построение температурного графика тепловой сети.

Водяные системы теплоснабжения бывают закрытые и открытые. Отличаются они по характеру отбора воды для горячего ВСН (в Минске закрытые системы теплоснабжения, нагрев воды в бойлерах). В случае открытых ВС ТСН вода непосредственно отбирается с тепловой сети. В открытых системах можно обеспечить высокую экономичность. Для подогрева подпитки ТС можно использовать низкий потенциальный пар. При открытых

системах требуется большая мощность ХВП. Открытые системы применяются редко(Новополоцк, Санкт-Петербург). Системы могут быть двух, трех и однотрубные(открытые системы). Системы могут быть независимые и зависимые. В зависимых системах давление в отопительных приборах зависит от давления в

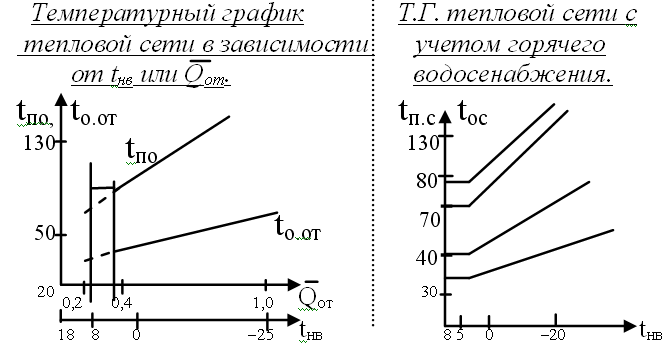

ТС. В случае независимой системы ставятся промежуточные теплообменники и контур магистральнойТС отделяется от контура отопительной системы, т.е. полностью не зависит от давления (для ТЭЦ дальнего ВСН) .Температурный график ТС это зависимость температуры прямой и обратной воды от температуры наружного воздуха. Температурный график ( ТГ ) задается t_пр.с^max и t_ос^max  t^расч_нар.в. ТГ бывают:150/70;130/70; 180/70; 210/70, t_ос^max=70С выбирается из условия подогрева воды для

горячего ВСН. Выбор ТГ осуществляется из условия минимизации сумарных приведенных затрат: З_р=U_т+(E_н+Р_А)К_тс

U_т топливные издержки;

К_тс кап., вложения в теплоснабжения.

При повышении температурного графика будут возрастать топливные затраты в энергосистеме, т.к. потребуется большее давление, что снизит: W;Э_пр. однако будут

снижаться затраты ТС. Стоимость ТС определяется расходом:

G_св=Q_т^р/С_р(t_пр.с^max  t_ос^max)

Меньше расход  меньше диаметр трубопровода.

d²_вн/4=G_св v_в/С_в

Высокотемпературные системы теплоснабжения выгодны для систем с дальним транспортом теплоты. Пониженный график применяется на ГРЭС для теплоснабжения малых городов.

22.Коэффициент теплофикации тэц, его выбор.

Из технико-экономических соображений не выгодно проектировать ТЭЦ из условий подогрева СВ только от отборов турбины, т.к. при минимальной температуре наружного воздуха требуется большой отпуск теплоты и потребуется соответствующее повышение мощности турбины котлов. Однако использована эта мощность будет кратковременна, поэтому коэффициент теплофикации _тэц 1.

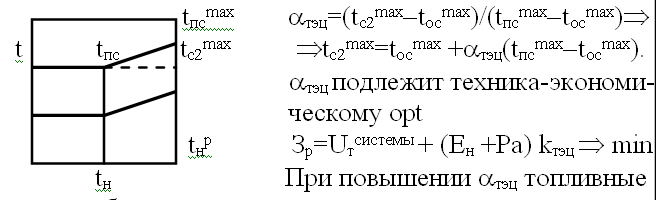

_тэц= Q^max_турб / Q^max_тэц = Q^max_турб / (Q^max_турб + Q^max_пик)

Значение _тэц берется при t^расч _нар. При постоянном расходе сетевой воды отпуск СВ характеризуется нагревом воды, поэтому:

издержки будут падать т.к. растет отпуск теплоты из отбора турбины.

В_эк  Э_тф( b^кэс  b_т^тэц).

Однако одновременно растет k_тэц. Оптимальная величина _тэц зависит от ряда факторов:

1.Стоимость топлива (чем больше стоимость топлива, тем больше должно быть _тэц).

2.Min турбин установленных на станции (чем больше эффективность турбин тем больше _тэц).

3.Режим работы ТЭЦ (для полупиковых ТЭЦ _тэц должно быть меньше).

Для современных турбин _тэц^opt = 0,6. Для турбин с одним отбором пара _тэц^opt = 0,5.

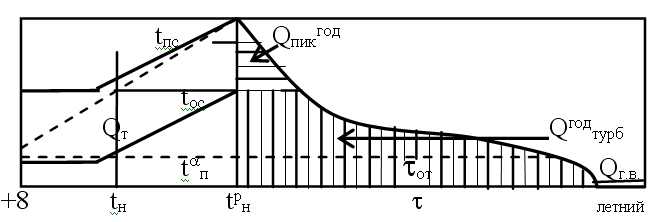

Годовой коэффициент теплофикации _тэц^год =Q^год_турб /Q^год_тэц.

Коэффициент _тэц 1 должен приниматься и для производственной нагрузки т.к. она тоже имеет сезонную неравномерность.
