1.Типы тэс, классификация тэс по типу теплового двигателя, назначению и параметрам пара.
Классификация ТЭС.
1.1. По типу теплового двигателя.
а) Паротурбинные ЭС;
б) Газотурбинные—Классический тип пиковых ЭС;
в) Парогазовые ЭС;
г) дизильные --в виде линнии ТЭЦ, для обеспечения малых по мощности потребителей теплоты;
1.2. По виду использованного топлива.
а) пылеугольные;
б) газомазутные;
в) атомные;
1.3. По параметрам (начальным) рабочего тела.
а) для паротурбинных станций.
|
Ро, ата |
to, C |
Средние |
35 |
435 |
Высокие |
90 |
500-535 |
Повышенные |
130 |
550-555 |
Сверх высокое |
240 |
540 |
б) на АЭС насыщенный пар Pо=60--65ата и tнасыщ.
1.4.По режиму работы.
а) базовые (АЭС,ТЭЦ и сверх мощные блоки ПТ) hустн 5500ч.
б) полупиковые h=2000 –5500ч(КЭС)
в) пиковые h 2000ч (ГТУ и ГИДРО ЭС).
2.Цикл Ренкина и термодинамические основы работы кэс.

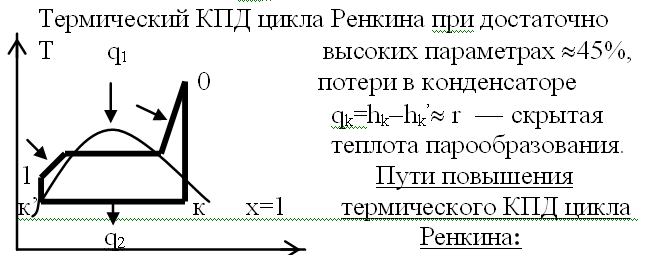

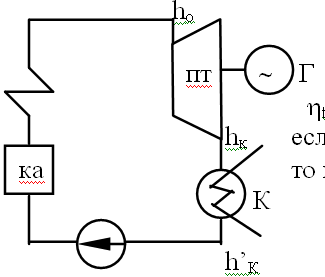

Паротурбинная КЭС работает по циклу Ренкина.
t=(q1
q2)/q1;
где
q1
и q2 можно найти как
разность энтальпий.
tбр=(( hoh1)(hkhk ))/(hoh1) если пренебречь работой ПН,то получим tбр=(hohk)/(hohk’)
1.Повышение Po ,to ,ho.
2.Снижение конечного давления.
3.Применения промперегрева .
4. Применения регенеративного подогрева воды
(ПВД ПНД).
3.Кпд и удельный расход топлива на кэс.
бркэс=t oi мех г ка тп 0,4, oi= Hi /Ho 0.85,
мех = Nе / Ni =0,985, г = Nэ/ Ne =0.985, ка =0.9,
тп=Qo / Qп е=0,98.
Абсолютный электрический КПД: е=t oi мех г
Абсолютный внутренний КПД турбины: i =t oi
неттокэс=бркэс (1-Ксн)
Ксн=Эотп /Эвыр=0,05 0,08расход электроэнергии на собственные нужды станции
Важнейшим показателем эффективности КЭС является удельный расход топлива на выработку и отпуск э/э.
bвыркэс= b теор / бркэс= 0.123/0.4=0.305 кг.у.т/квт.ч
bотпкэс= b теор / неттокэс=0,123/0,36 = 0,32 кг.у.т/квт.ч
b теор = 3600 / 29310 = 0,123 кг.у.т/квт.ч топливный эквивалент.
Нельзя путать удельный расход топлива с приростом расходов топлива. b’кэс=dB/dN=0.3 кг.у.т/квт.ч , где b’кэс bкэс , qэ =qтеор/э=3600/э; КДж/КВтч
4.Особенности работы и показатели тэц.

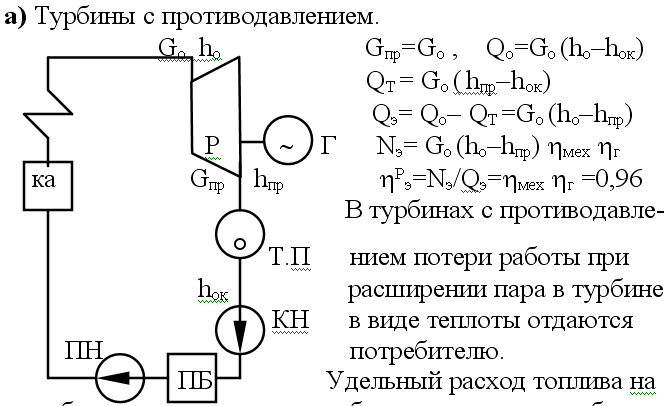

выработку электроэнергии на базе теплового потребителя.
bвырт, тэц=0,123/мех г ка тп=0,145 0,15 кг.у.т/квт.ч
bотпт, тэц= bвырт, тэц/(1-Ксн)=0,16 кг.у.т/квт.ч
bQ= bтеорQ /тэцQ=160 кг.у.т/Гкал
bтеорQ=106/7000=143 кг.у.т/Гкал;
тэцQ=п ка тп=0,85 0,9 , тэц Q к отельных
Реально удельный расход топлива на отпуск теплоты от ТЭЦ получается несколько выше чем от котельных, потомучто имеются дополнительные затраты э/э на собственные нужды теплофикационных установок.

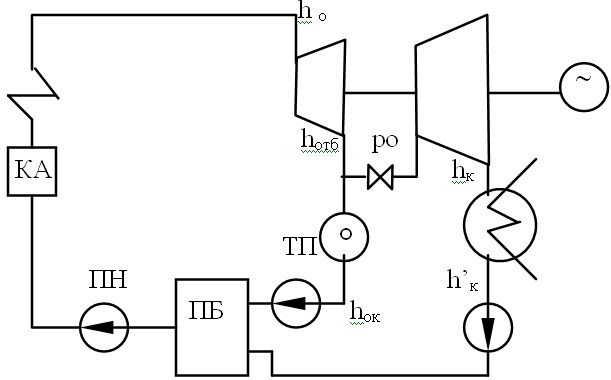

б) Турбины типа КО это Т,П турбины.
Давление П-отбора задается тепловым потребителем. ЧНД в турбине типа Т применяется в качестве регулирующего органа поворотная диафрагма, поэтому как бы применяется дросельное парораспределение в ЧНД и PЧНД можно определить по формуле Стодола
PoЧНД = (GЧНД ВХ / GЧНД ВХ, расч)2 ((РЧНДо, расч)2(Рк, расч )2 )+Рк2
Внутренний относительный КПД ЧНД меняется в очень широких пределах от расчетного до нулевых и отрицательных значений:
чндoi =(hот , G чнд в х
Электрический КПД таких установок определяется режимом работы турбины:
а) При Gот=0, э=t oi мех г ; б) При Gк=0, э= мех г (как для турбин типа Р)
Достоинства таких ТЭЦ против ТЭЦ с турбинами Р это возможность работы турбин по свободному электрическому графику.
Э=Эк+Этф; Этф bт, тэц=0,123/мех г ка тп=0,15кг.у.т/квт.ч
Эк bк, тэц=0,123/мех г ка тп т oi bкэс
Bтэцср =( Эк bк, тэц+ Этф bт, тэц) / Эк+ Этф

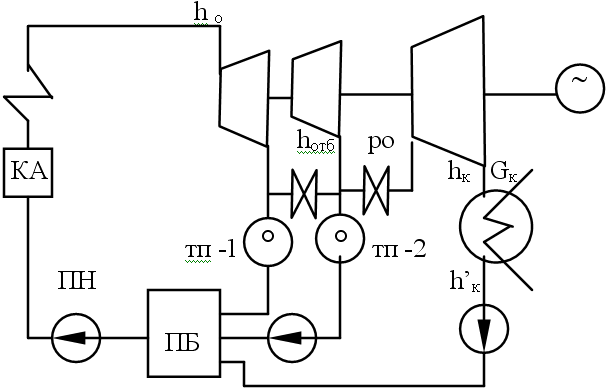

в) Турбины типа КОО(ПТ)
В ЧСД применяется сопловое парораспределение.
