ФГБОУ Оренбургский Государственный Аграрный Университет

Кафедра «Мобильные энергетические средства»

Расчётно-пояснительная записка

по курсовой работе

на тему:

«Расчет КПП автомобиля ЕрАЗ-762В»

Выполнил: студент 41 гр.

Жунусов Р.Р.

Проверил: к.т.н. доцент Алексеев В.Н.

Оренбург 2012г.

Содержание

Введение…………………………………………………………………………...3

Техническая характеристика коробки…………………………………………...4

Расчет элементов коробки передач………………………………………………5

Определение количества ТО-1 и ТО-2 для автомобиля ЕрАЗ-762В…………54

Алгоритм диагностики коробки передач………………………………………55

Список литературы………………………………………………………………58

Введение

Механи́ческая коро́бка переда́ч — механизм, предназначенный для ступенчатого изменения передаточного отношения, в котором выбор передачи осуществляется оператором (водителем) вручную.Коробка передач преобразует крутящий момент по величине и направлению. Это необходимо для обеспечения оптимальной скорости и проходимости автомобиля, а также для наиболее экономичной работы двигателя и движения автомобиля задним ходом. Кроме того, коробка передач разобщает двигатель с трансмиссией во время остановки и стоянки автомобиля и при его движении по инерции с работающим двигателем.

Благодаря небольшому количеству передач коробка компактна и проста по конструкции. Она обеспечивает интенсивный разгон, высокую среднюю скорость автомобиля и экономичную работу двигателя. Косозубые шестерни постоянного зацепления и синхронизаторы на всех передачах переднего хода обеспечивают бесшумную работу коробки передач и ее долговечность.

Коробка передач состоит из трех валов: первичного , промежуточного и вторичного с шестернями и синхронизаторами, оси с промежуточной шестерней заднего хода и механического привода переключения передач. Валы и шестерни коробки размещены в литом алюминиевом картере, а детали привода переключения передач — в задней крышке .

Техническая характеристика коробки

Тип – механическая, трехвальная, трехходовая, пятиступенчатая,

с двумя синхронизаторами.

Передаточные числа:

1 передача – 2,997 3 передача - 1,68 5 передача – 1,0

2 передача – 2,232 4 передача - 1,326

Тип шестерен – косозубые.

Способы переключения передач – зубчатой муфтой синхронизатора

(1-2, 3-4 передачи);

Синхронизатор - два, инерционно-фрикционного типа.

Управление - ручное, рычагом на крышке коробки.

Смазка - разбрызгиванием, масло ТАп-15В, объем- 3л.

Расчет элементов коробки передач

Рис.1Кинематическая схема 3-х вальной 5-и ступенчатой коробки передач, 5-я передача прямая

С32, С54 - синхронизаторы

Fc - сцепление фрикционное

Максимальный момент, передаваемый сцеплением

Все зубчатые колеса коробки передач

выпоним с одним нормальным модулем

Рассчитаем межосевое расстояние с учетом передаваемого момента

а = 14,5...16,0 - для легковых автомобилей

а = 17,0...21,5 - для грузовых автомобилей

Округляем

Угол наклона зубьев шестерен постоянного зацепления,

в градусах

в радианах

Сумма чисел зубьев пары, находящейся в зацеплении

Примем

Передаточное число КП на первой передаче

Передаточное число шестерен постоянного зацепления

Число зубьев пары постоянного зацепления

Примем

Фактическое передаточное число пары постоянного зацепления

Диаметры делительных окружностей пары постоянного зацепления

Для колес с коррегированными зубьями высота головки зуба

составляет h = 0.8mn.

Диаметры окружностей вершин

Диаметры окржностей впадин

Рассчитаем число зубьев шестерен 1, 2, 3, 4 (или 5) передач.

Для прямой передачи зубчатые колеса не нужны.

Передаточные числа пары шестерен для этих передач

In = Ikn / Iпзф

Передаточные числа коробки передач

Передаточные числа пары шестерен:

- первая передача

- вторая передача

- третья передача

- четвертая передача

Принимаем

- пятая передача

Принимаем

Числа зубьев шестерен

Принимаем

Принимаем

Принимаем

Принимаем

Принимаем

Принимаем

Принимаем

Принимаем

Определим размеры шестерен

Первая передача

Делительные диаметры

Диаметры окружностей вершин

Диаметры окружностей впадин

Вторая передача

Делительные диаметры

Диаметры окружностей вершин

Диаметры окружностей впадин

Третья передача

Делительные диаметры

Диаметры окружностей вершин

Диаметры окружностей впадин

Четвертая передача

Делительные диаметры

Принимаем

Диаметры окружностей вершин

Принимаем

Диаметры окружностей впадин

Принимаем

Принимаем

Пятая передача

Делительные диаметры

Принимаем

Диаметры окружностей вершин

Принимаем

Диаметры окружностей впадин

Принимаем

Принимаем

Фактические значения передаточных чисел коробки передач:

Принимаем

Принимаем

Отклонение от расчетной величины

Отклонения от расчетных величин не должны превышать 5%.

Ширину зубчатых колес для всех передач принимаем одинаковой

Коэффициент ширины зубчатого колеса К = 5...8

Расчет сил, действующих на зубчатые колеса

3-х вальной КП

На зубья шестерен постоянного зацепления привода промежуточного вала действуют силы:

- окружная

- осевая

- радиальная

- нормальная

r1 - радиус делительной окружности шестерни

- угол профиля зуба

- угол наклона зуба

На зубья шестерен n-ой передачи действуют силы:

- окружная

- осевая

- радиальная

- нормальная

Ikn - передаточное число коробки на n-ой передаче

rn - радиус делительной окружности зубчатого колеса n-ой

передачи на вторичном валу

n - угол наклона зубьев шестерен n-ой передачи

Силы, действующие в зацеплении шестерен привода промежуточного вала

Диаметр делительной окружности шестерни

привода промежуточного вала

Угол наклона зубьев шестерен = 25о

Угол зацепления шестерен = 20о

Фрикционный момент

Окружное усилие

Радиальное усилие

Осевое усилие

Силы, действующие в зацеплении шестерен первой передачи

Диаметр делительной окружности зубчатого колеса первой передачи

Передаточное число КП на первой передаче

Окружное усилие

Радиальное усилие

Осевое усилие

Промежуточный вал не уравновешен от осевых сил

Рх12 = 4664H < Px34 = 10446H

Изменим угол наклона зубьев шестерен первой передачи таким образом,

чтобы Рх12 = Рх34, т.е. Р12tan = P34tan

Угол наклона зубьев шестерен первой передачи примем равным



Тогда силы, действующие в зацеплении шестерен первой передачи

будут равны:

Силы, действующие в зацеплении шестерен второй передачи

Диаметр делительной окружности зубчатого колеса второй передачи

Передаточное число КП на второй передаче

Окружное усилие

Радиальное усилие

Осевое усилие

Расчет зубчатых колес на прочность

Наиболее нагруженными являются зубчатые колеса первой передачи,

поэтому прочностные расчеты выполним для этих колес.

Число зубьев шестерни первой передачи

Напряжение от изгиба и сжатия можно определить по формуле Люиса

Р - окружное усилие на колесе,

b - ширина колеса,

tn - шаг по делительной окружности,

mn - нормальный модуль

y - коэффициент профиля зуба.

Его можно рассчитать по эмпирической формуле с учетом приведенного числа зубьев.

Угол наклона зубьев

Z1 - число зубьев меньшего колеса первой передачи

Окружное усилие на зубьях шестерен 1-ой перелачи

Ширина шестерни

Напряжение от изгиба и кручения

[и] =700...800МПа

Контактные напряжения можно определить по формуле Герца:

Модуль упругости для стали

Делительные диаметры зубчатых колес первой передачи

Угол зацепления

Допустимое контактное напряжение

[к] =1100...1300МПа

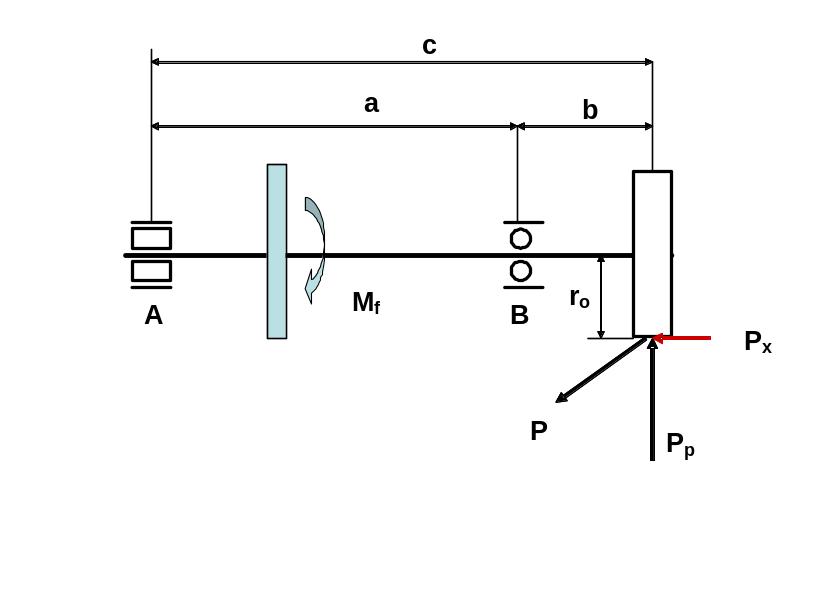

Расчет первичного вала (3-х вальная КП)

Диаметр первичного вала (см. Расчет сцепления)

Силы, действующие на шестерню

-окружная

- радиальная

- осевая

Расчетный крутящий момент

Ширина шестерни

Оценим размеры вала

Расстояние от опоры до колеса b = 40...50мм

Расстояние между опорами определяется соотношением

ad = d1кп / апв = 0.16...0.18 Примем

Длина вала

Диаметр делительной окружности шестерни постоянного зацепления

Радиус делительной окружности шестерни постоянного зацепления

Максимальный изгибающий момент

Эквивалентный момент

Определим диаметр вала в опасном сечении:

Допускаемое напряжение

Принимаем диаметр первичного вала

Заменяем шлицы ступицы ведомого диска 40х36х6х6 на

шлицы 36х32х6х6 (см. Расчет ступицы ведомого диска).

Шлицы вала рассчитывают на смятие

Dш и dш - наружный и внутренний диаметр шлицев

Lш - длина шлицев

Zш - число шлицев

Выбираем шлицы легкой серии

Длина нагруженной части шлицев

Допускаемое напряжение для 20ХН3А

[см] = 150...200 МПа

Напряжение среза шлицев

[ср] = 50...150 МПа для 20ХН3А

Нагрузка на подшипник В

- в горизонтальной плоскости

- в вертикальной плоскости

Нагрузка на подшипник А

- в горизонтальной плоскости

в вертикальной плоскости

Расчет вторичного вала (3-х вальная КП)

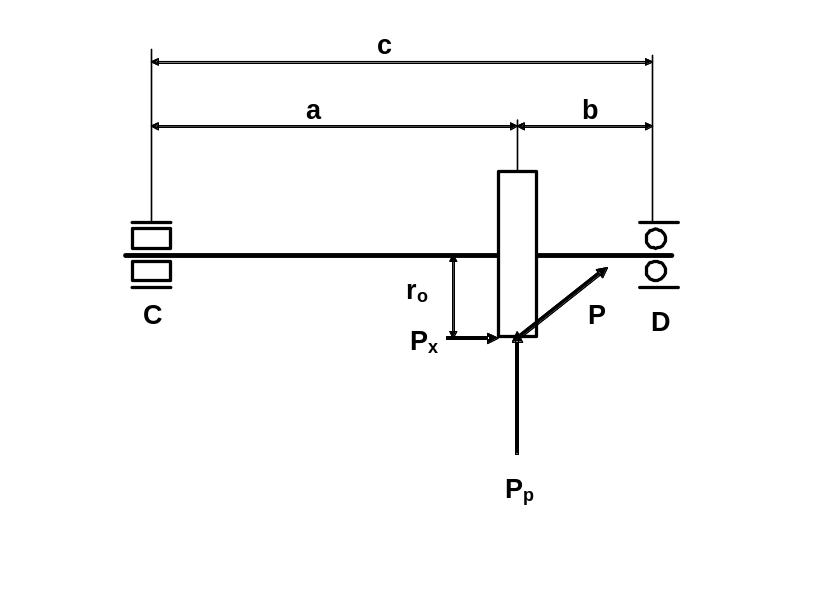

Рис.1

Схема сил, действующих на вторичный вал на 1-ой передаче

Межосевое расстояние

Силы, действующие на шестерню

-окружная

- радиальная

- осевая

Расчетный крутящий момент

Ширина шестерни

Диаметр вторичного вала

Делительный диаметр шестерни 1-ой передачи

Расстояние между опорами вторичного вала для 3-х вальной КП

определяется из соотношения

где сd = 0,18...0,21 Принимаем

Расстояние от шестерни до ближайшей опоры

Реакции опор в вертикальной плоскости

Реакции опор в горизонтальной плоскости

Максимальный изгибающий момент

Диаметр вала с учетом суммарного напряжения от изгиба и кручения

Передаточное число КП на первой передаче

Эквивалентный момент

Допускаемое напряжение

Примем

Расчет шлицев вторичного вала

Выбираем шлицы 40х36х8х7

Наружный диаметр

Диаметр по впадинам

Число шлицев

Ширина шлица

Напряжение смятия шлицев

rшср - средний радиус шлицев

hш - высота шлицев

Ширина зубчатого колеса вторичного вала

Lшвв - длина нагруженной части шлицев

Коэффициент точности прилегания шлицев

Допускаемое напряжение

[см] =200МПа

Напряжение среза шлицев

Допускаемое напряжение [ср] = 50...150 МПа

РАСЧЕТ ПРОМЕЖУТОЧНОГО ВАЛА

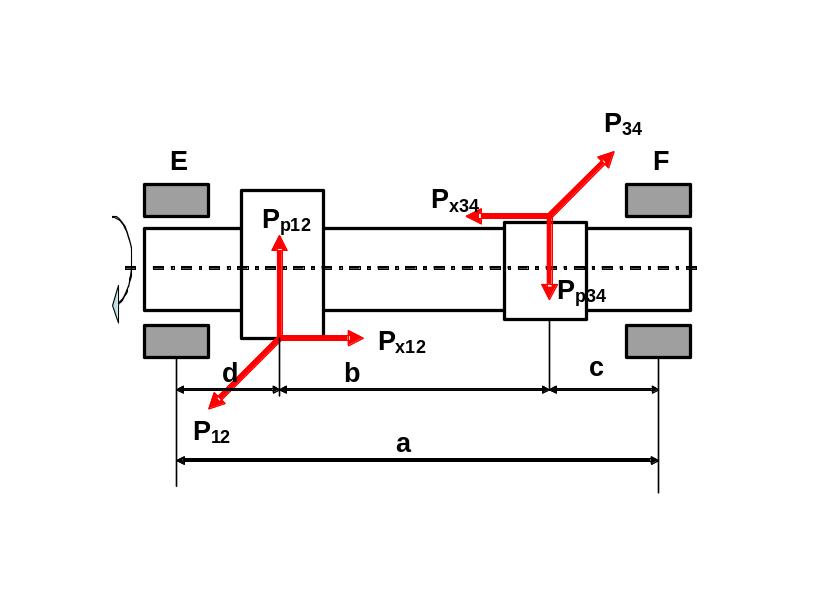

Рис.1 Схема сил, действующих на промежуточный вал на 1-ой передаче

Силы, действующие на ведомую шестерню постоянного зацепления

- окружная

- радиальная

- осевая

Силы, действующие на ведущую шестерню первой передачи

- окружная

- радиальная

- осевая

Фрикционный момент

Ширина шестерен

Делительные диаметры шестерен

Передаточное число пары шестерен постоянного зацепления

Расчетный крутящий момент

Межосевое расстояние

Диаметр вала

Оценим размеры вала

Расстояние между опорами апкп = d / аd = 0,18...0,21

Принрмаем

Размеры с и d примем из конструктивных соображений

Изгибающие моменты в сечении Е и F в горизонтальной плоскости

Изгибающие моменты в сечении E и F в вертикальной плоскости

Суммарный изгибающий момент

Принимаем

Эквивалентный момент

Диаметр вала в опасном сечении

Допускаемое напряжение

Принимаем

Выбираем шлицы средней серии 32х28х6х7

Наружный диаметр

Диаметр по впадинам

Число шлицев

Ширина шлица

Напряжение смятия

rшср - средний радиус шлицев

hш - высота шлицев

Lш - длина нагруженной части шлицев

[см] =200МПа

Напряжение среза шлицев

Допустимое напряжение

[] = 50...150 МПа

РАСЧЕТ СИНХРОНИЗАТОРА

Номинальная частота вращения коленчатого вала двигателя

Угловая частота вращения коленчатого вала двигателя

Передаточное число коробки на включенной передаче

Передаточное число коробки на включаемой передаче

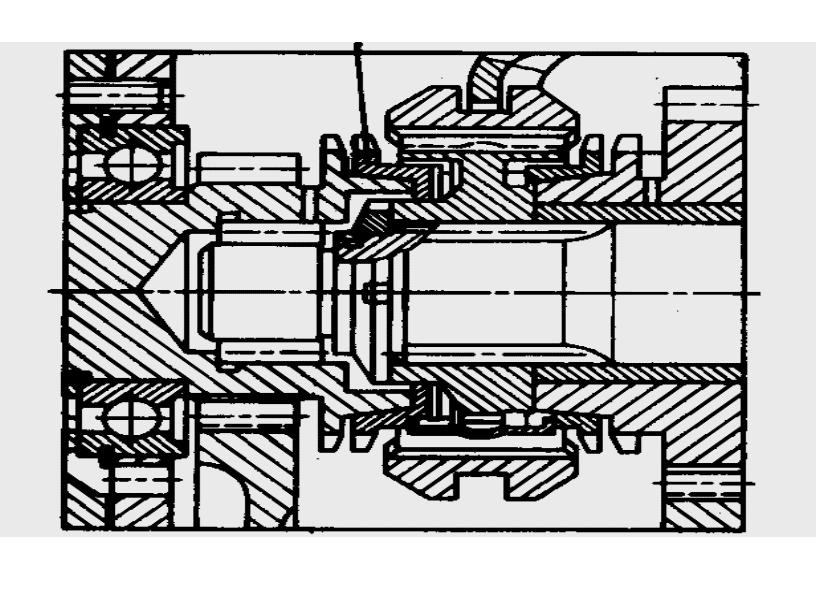

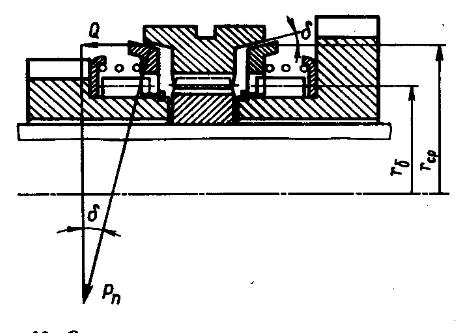

Рис.1 Конструкция инерционного синхронизатора

с зубчатыми кольцами,

Рис2 Схема инерционного синхронизатора

Выберем некоторые параметры синхронизатора, исходя из

конструктивных соображений.

Средний радиус трения синхронизатора rср= 0,020...0,050м

Коэффициент трения бронзы по стали Ктрс = 0,06...0,10

Угол конуса синхронизатора син = 6...12о

Выберем тип блокирующего устройства.

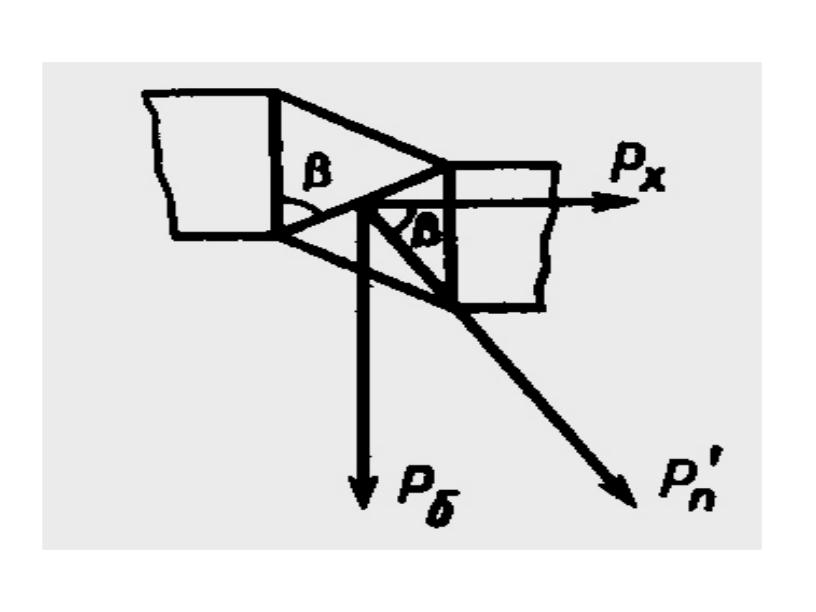

Рис.3 Схемы блокирующих устройств синхронизатора

1 - с блокирующими зубьями,

Средний радиус расположения блокирующих элементов

rб = ксинrср = (0,8...1,5)rср

В конструкции с блокирующими зубьями, как правило, rб < rср,

в конструкции с блокирующими вырезами ксин > 1, самое большое

значение ксин в конструкции с блокирующими пальцами.

Необходимый момент трения на поверхности конусов.

Момент инерции ведомых частей Jп = (0,2...0,8)кг м2

Время синхронизации можно принять:

tсин = 0,3...1,0с - легковые автомобили,

tсин = 0,5...2,0с - грузовые автомобили. Большее время соответствует

низшим передачам.

Усилие необходимое для включения передачи, Н

Передаточное число привода управления КП

Усилие, прикладываемое водителем к рычагу переключения передач

Нормальная сила на поверхности трения, Н

Работа, затрачиваемая на выравнивание угловых скоростей

Площадь конуса синхронизатора (3...15 см2)

Удельная работа трения синхронизатора

Удельная работа трения может достигать Lс1 = 300...500 Дж/см2.

Нагрев синхронизатора

Коэффициент перераспределения теплоты

Теплоемкость бронзы с = 400...600 Дж/кг град

Масса бронзового кольца синхронизатора

Нагрев кольца синхронизатора

Нагрев за одно включение синхронизатора может достигать 15...30о.

Расчет блокирующего элемента

Окружная сила, прижимающая блокирующие элементы

Осевая сила на блокирующих поверхностях

Исходя из условия Q < Pхсин

Примем

В реальных конструкциях = 25...40о

РАСЧЕТ ВАЛОВ НА ПРОГИБ

Прогиб обычно рассчитывают для первичного и вторичного валов.

Диаметр промежуточного вала выбирают из конструктивных

соображений, выполняя его в виде блока шестерен или заодно целое

с ведущей шестерней первой передачи.

Диаметр первичного вала

Диаметр вторичного вала

Расстояние между опорами первичного вала

Расстояние между опорами вторичного вала

Расстояние от шестерни до опоры первичного вала

Расстояние от зубчатого колеса до опоры

вторичного вала

Делительный диаметр шестерни первичного вала

Делительный диаметр зубчатого колеса

вторичного вала

Силы, действующие в зацеплении шестерен

Реакции опоры В в горизонтальной и вертикальной плоскостях

Модуль упругости для стали

Экваториальный момент инерции сечения первичного вала

Прогиб первичного вала в вертикальной плоскости

Экваториальный момент инерции сечения вторичноговала

Прогиб вторичного вала в вертикальной плоскости

Прогиб первичного вала в горизонтальной плоскости

Прогиб вторичного вала в горизонтальной плоскости

Допустимые значения прогиба:

- в вертикальной плоскости Yв = ( 0,05...0,10)мм

- в горизонтальной плоскости Yг = (0,10...0,15)мм

Суммарный прогиб

первичного вала

вторичного вала

Допустимый суммарный прогиб Yсум < 0.20мм.

УГЛЫ ПЕРЕКОСА ЗУБЧАТЫХ КОЛЕС

Расчеты выполняют для ведущей шестерни Z1 первичного вала и

ведомого зубчатого колеса Z4 вторичного вала.

Диаметр первичного вала

Диаметр вторичного вала

Расстояние между опорами первичного вала

Расстояние между опорами вторичного вала

Расстояние от шестерни до опоры первичного вала

Расстояние от зубчатого колеса до опоры

вторичного вала

Делительный диаметр шестерни первичного вала

Делительный диаметр зубчатого колеса

вторичного вала

Силы, действующие в зацеплении шестерен

Реакции опоры А в горизонтальной и вертикальной плоскостях

Модуль упругости для стали

Экваториальный момент инерции сечения

- первичного вала

- вторичного вала

Прогиб первичного вала в вертикальной плоскости

Угол перекоса зубчатого колеса Z1 относительно горизонтальной оси

Угол перекоса зубчатого колеса Z4 относительно горизонтальной оси

Угол перекоса зубчатого колеса Z1 относительно вертикальной оси

Угол перекоса зубчатого колеса Z4 относительно вертикальной оси

Перекос зубчатых колес не должен превышать = 2х10-3 рад.

Проверка вала на скручивание

На скручивание проверяют первичный и вторичный валы

коробки передач. Для промежуточного вала такую проверку

обычно не производят.

Угол закрутки вала определяют

Угол закрутки первичного вала

Мк = Мф - для первичного вала

- угол скручивания, град.

L - длина скручиваемого участка, см

G - модуль упругости на кручение

Jp - полярный момент инерции сечения

первичного вала

Диаметр первичного вала

Длина скручиваемого участка первичного вала

В пересчете на 1 погонн. метр

Угол закрутки вторичного вала

Передаточное число КП на первой передаче

Крутящий момент на вторичном валу

Диаметр вторичного вала

Полярный момент инерции сечения вторичного вала

Длина закручиваемого участка вторичного вала

Угол закрутки вторичного вала

В пересчете на один погонный метр

Допустимый угол скручивания [п] = 0.25...0.35о на 1 погонн. м

РАСЧЕТ ПОДШИПНИКОВ НА ДОЛГОВЕЧНОСТЬ

(5-и ступенчатая коробка передач, пятая передача прямая)

Расчеты выполним для подшипника D вторичного вала.

Расчетный крутящий момент двигателя зависит от степени загрузки двигателя и удельной мощности автомобиля:

Номинальная мощность двигателя

Полная масса автомобиля

Удельная мощность

Коэффициент использования крутящего момента

Максимальный крутящий момент двигателя

Расчетный крутящий момент

Реакции на подшипник D

- в вертикальной плоскости

- в горизонтальной плоскости

Расстояние между опорами

вторичного вала

Диаметр вторичного вала

Нагрузка на подшипник

- первая передача

Радиальная нагрузка на подшипник

Осевая нагрузка на подшипник

Эквивалентная динамическая нагрузка на подшипник

Кв - коэффициент вращения,

вращается внутреннее кольцо

Кб - коэффициент безопасности,

для коробок передач

Кт - температурный коэффициент.

для автомобильных КП

р - показатель степени,

для шарикового подшипника

х,у - коэффициенты радиальной и осевой нагрузок

Выбираем подшипник 46307

- внутренний диаметр

- наружный диаметр

- статическая грузоподъемность

Относительная нагрузка на подшипник

Выбираем параметр е по таблице №32 "Коэффициенты радиальной и

осевой нагрузок" (см. Справочник1)

Находим отношение

Для случая

Эквивалентная нагрузка

- вторая передача

Радиальная нагрузка на подшипник

Диаметр делительной окружности зубчатого колеса Z6

Окружное усилие на колесе

Радиальное усилие на колесе

Осевое усилие на колесе и на подшипнике

Расстояние от опоры С до шестерни Z6

Радиальная нагрузка на подшипник

Эквивалентная нагрузка на второй передаче

- третья передача

Диаметр делительной окружности зубчатого колеса Z8

Окружное усилие на колесе

Pадиальное усилие на колесе

Осевое усилие на колесе и подшипнике

Расстояние от опоры С до шестерни Z8

Радиальная нагрузка на подшипник

Эквивалентная нагрузка на третьей передаче

- четвертая передача

Диаметр делительной окружности зубчатого колеса Z10

Окружное усилие на колесе

Pадиальное усилие на колесе

Осевое усилие на колесе и подшипнике

Расстояние от опоры С до шестерни Z10

Радиальная нагрузка на подшипник

Эквивалентная нагрузка на четвертой передаче

Эквивалентная нагрузка на 5-ой передаче

Результирующая эквивалентная нагрузка

L1,2,3,4 - число оборотов вала за время работы на каждой передаче

S1,2,3,4 - пробег автомобиля на каждой передаче

Sкр - пробег до капитального ремонта

Кп - коэффициент продолжительности работы подшипника на

каждой передаче

Кп1 = 0,01, Кп2 = 0,03, Кп3 = 0,06, Кп4 = 0,15, Кп5 = 0,75 - легковой

Кп1 = 0,006, Кп2 = 0,016, Кп3 = 0,076, Кп4 = 0,20, Кп5 = 0,69 - грузовой

Пробег автомобиля

- на первой передаче

- на второй передаче

- на третьей передаче

- на четвертой передаче

Радиус качения ведущего колеса

Передаточное числа главной передачи

Число оборотов вторичного вала:

- на первой передвче

млн об

- на второй передаче

млн об

- на третьей передаче

млн об

- на четвертой передаче

млн об

Результирующая эквивалентная нагрузка

Динамическая грузоподъемность подшипника

Сдин таб > Cдин

Соседние файлы в предмете [НЕСОРТИРОВАННОЕ]
