3. Пошукові дзеркала. Призначення, особливості конструкції, комплектність дзеркал. Порядок збирання та розбирання дзеркал, проведення огляду за їх допомогою. Правила техніки безпеки.

Набори пошукових дзеркал дозволяють в умовах достатньої освітленості зони огляду зручно контролювати нижню части­ну транспортного засобу.

Комплекти оглядових дзеркал ПОИСК-2, ПОИСК-2У, ПОИСК МГ, ПОИСК-ДА складаються із дзеркал круглої та прямокутної форм, подовжувальних телескопічних штанг та ліхтарів.

Для огляду важкодоступних неосвітлених місць у транспортних засобах використовуються комплекти дзеркал з підсвіченням. Для огляду в кабінах та салонах автомашин, літаків та інших місцях можна застосовувати дзеркала типу «CF-142», теле­скопічна ручка яких складається з двох частин. У складеному ви­гляді дзеркало легко вміщається в кишені.

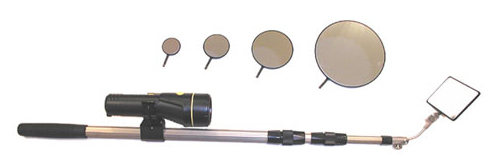

Комплект доглядових дзеркал поиск-2 («Ниоген»)

Призначений для візуального огляду транспортних засобів і вантажів, а також важкодоступних, неосвітлених місць в приміщеннях. Основна функція комплекту - рішення пошуково-доглядових завдань. Комплект простий, надійний і зручний в експлуатації. Не потрібно спеціальної підготовки персоналу. Огляд здійснюється за допомогою змінних дзеркал різного розміру і форми, які закріплюються на телескопічною штанзі. Підсвітка зони контролю здійснюється акумуляторним ліхтарем, що закріплюється на штанзі. Комплект може застосовуватися як на постійних так і тимчасових постах контролю, а також мобільними нарядами при огляді внутрішніх відсіків транспортних засобів і великогабаритних вантажів.

Комплект доглядових засобів «ПОИСК-2У»

В иріб призначений для виконання візуального огляду важкодоступних, слабо освітлених місць в приміщеннях, транспортних засобах і вантажі. Огляд здійснюється за допомогою комплекту змінюваних дзеркал з під світкою електричними ліхтарями.

Комплектація:

Телескопічна штанга (більша).

Телескопічна штанга (мала) з дзеркалом ø 40 мм.

Набір змінних дзеркал (для великої телескопічної штанги) з розмірами: ø 140 мм, ø 80 мм, ø 50 мм, 110х65 мм, ø 35

Ліхтар для великої телескопічної штанги.

Світлодіодний ліхтар для малої штанги.

В икрутка універсальна (6 насадок).

 Комплект щупів "КЩ-3".

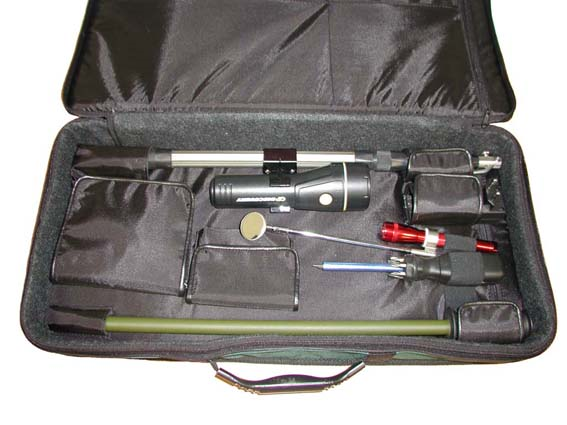

Штатна упаковка (підсумок).

Керівництво по експлуатації.

Основні характеристики:

Кут повороту площини великого дзеркала щодо осі великий телескопічної штанги, ° від 0 до 180

Довжина телескопічної штанги (разом з ручкою):

-При повністю висунутих телескопічних ланках, не менше, мм 1200

- В складеному стані, не більше, мм 550

Кут повороту площини малого дзеркала щодо осі малої телескопічної штанги, ° від 0 до 135

Довжина малої телескопічної штанги (разом з ліхтарем):

- При повністю висунутих телескопічних ланках, не менше, мм 550

- В складеному стані, не більше, мм 315

Довжина робочої частини короткого щупа, мм 290

Довжина робочої частини довгого щупа, мм 455

Довжина робочої частини подовжувача щупів, мм 455

Діаметр робочої частини короткого щупа, мм 4

Діаметр робочої частини довгого щупа, мм 4

Діаметр, робочої частини подовжувача щупів, мм 4,5

Маса виробу, кг 2,5

Комплект доглядових дзеркал «Поиск-К»

К омплект "Поиск-К" призначений для виконання візуального огляду важкодоступних неосвітлених місць у приміщеннях, транспортних засобах і вантажі з допомогою змінюваних дзеркал.

Доглядовий комплект «Поиск-МГ»

Доглядовий комплект "ПОИСК-МГ" призначений для огляду важкодоступних місць транспортних засобів та інших об'єктів в умовах малої освітленості та повної темряви і являє собою телескопічну штангу, на якій розміщується знімне дзеркало, в комплекті з малогабаритним ліхтарем.

Доглядове дзеркало «ПОИСК-МГ-50»

Д оглядовий пристрій призначений для огляду важкодоступних місць в умовах малої освітленості та повної темряви. Огляд здійснюється за допомогою малого поворотного дзеркала, жорстко закріпленого на мініатюрній телескопічної штанги. Пристрій "Поиск-МГ-50" є гнучкою штангу, з одного боку якої знаходяться змінює свій нахил дзеркало і лампочка підсвічування. Включення і виключення лампочки проводиться невеликим поворотом заглушки в рукоятці штанги, що є батарейним відсіком.

Телевізійний доглядовий пристрій «ПОИСК-ТВ»

" Поиск - ТВ" призначений для огляду важкодоступних місць у приміщеннях, транспортних засобах, вантажах, та інших об'єктах з допомогою встановленої на кінці штанги малогабаритної телевізійної камери з ІК підсвічуванням.

Основні характеристики:

Телевізійне зображення спостережуваних об'єктів представляються на екрані РК монітора.   Можливе додаткове оснащення пристрою вбудованим модулем пам'яті.      Дозволяє здійснити зовнішнє спостереження за перешкодами і в приміщеннях через віконні прорізи.

Застосування ІЧ підсвічування дозволяє забезпечити скритність огляду в умовах зовнішнього затемнення.

Випускається в двох модифікаціях: з ручним або механічним дистанційним управлінням становищем модуля телекамери.

Комплектація:

Телескопічна штанга з модулем телекамери.

Блок живлення і управління (БПУ).

А кумулятор.

Зарядний пристрій.

Жилет (для розміщення БПУ).

Керівництво по експлуатації.

Чохол БПУ.

Доглядове дзеркало «ПОИСК-ДА»

"Поиск-ДА" призначений для виконання візуального огляду важкодоступних місць під днищами транспортних засобів, у тому числі автомобілів з маленьким кліренсом.

Можливості виробу:

 Експлуатується в умовах помірного клімату на відкритому повітрі і в приміщеннях.

  Включає доглядових платформу з сферичним дзеркалом і люмінесцентної лампою підсвічування, захищеної плафоном.

 Живлення лампи здійснюється від вбудованого акумулятора герметичного, заряджає від штатного зарядного пристрою.

Комплектація:     Доглядова платформа.

  Телескопічна штанга.

А кумулятор свинцевий герметичний (12 В; 2.2 А * год).

 Зарядний пристрій (ЗУ).

Керівництво по експлуатації.

Основні характеристики:

Потужність люмінесцентної лампи підсвічування, Вт 7

Розміри робочої площі сферичного дзеркала, не менше, мм 380х160

Довжина телескопічної штанги:

- При повністю висунутому телескопічному ланці (разом з ручкою), не менше, мм 1088

- В складеному стані (разом з ручкою), не більше, мм 700

Діапазон регулювання кута повороту телескопічної штанги відносно площини оглядової платформи, ° від 0 до 90

Час безперервної роботи підсвічування від повністю зарядженого акумулятора в нормальних кліматичних умовах, не менше, годин 2

Маса виробу в штатній упаковці, не більше, кг 6.0

Габарити виробу, не більше, мм:

- Оглядова платформа 430х360х90

- Виріб в штатній упаковці 600х460х140

Діапазон робочих температур, ° С від - 20 до + 50

Відносна вологість при температурі + 25 ° С, не більше,% 93

Доглядові дзеркала серії ПЕРИСКОП

Призначені для візуального огляду транспортних засобів, вантажів, важкодоступних і погано освітлених місць в приміщеннях. "Перископ" складається з телескопічної вуглепластикової штанги і набору змінних дзеркал різної площі та конфігурації.

Для підсвічування поверхні, використовуються два випромінювальні світлодіоди, вбудовані прямо в штангу.

Як джерело живлення використовуються три батарейки типу ААА. Заряду батарей вистачає на 8 годин безперервної роботи світлодіодів.

Технічні характеристики:

Полегшена телескопічна штанга (вуглепластик) - чотирьох секційна:

• max довжина: 1650 мм;

• min довжина: 550 мм (положення транспортування);

• регулювання довжини: груба від 600 мм до 950 мм, плавне від 950 мм до 1650 мм.

Змінні дзеркала:

• діаметр: 130 мм;

• діаметр: 90 мм;

• діаметр: 60 мм;

• 60 мм х 110 мм.

• Підсвічування: джерело світла - два випромінювальних світлодіода.

• Освітленість на відстані 500 мм від спостережуваного об'єкту: 1,6 Кд.

• Джерело живлення: батарейки типу ААА.

• Ч ас безперервної роботи світлодіодів: не менше 8 годин.

• Маса виробу в зборі: 0,3 кг.

Дооглядове дзеркало Шмель-2М використовується для огляду важкодоступних місць у транспортних засобах та контейнерах.

Портативне панорамне дзеркало призначене для огляду днищ та колісних шин автомобілів, важкодоступних місць в транспортних контейнерах тощо. Велике випукле дзеркало на кульовому шарнірі забезпечує широкий кут огляду.

В инесений наперед електричний ліхтар підсвітки на окремому шарнірі має достатню потужність для освітлення обстежуваних порожнин.

Мініатюрне дооглядове дзеркало Шмель-4 з антиполисковим покриттям на телескопічній ручці сумісно з повно форматним до оглядовим дзеркалом Шмель-2М значно полегшує обстеження у важкодоступних місцях автомобілях та технологічних установках.
