Вагонні ваги

Для зважування залізничних вагонів застосовують такі засоби залежно від методу

Ваги для зважування вагонів у складі поїзда на ходу

Вагонні ваги для статичного зважування

Вагонні тензометричні ваги виробництва

Вагонні ваги виробництва НВП ”Техноваги” мають вантажопідйомність до 200 т. Вони призначені для зважування вагонів у статичному положенні з реєстрацією результатів на індикаторі та екрані монітора. Точність зважування 0,0017%.

У вагах застосовується високоякісні нержавіючі тензодатчики фірми “Flintec” (Німеччина).

Ваги внесені у Держреєстр України за № У 1921-06.

Технічні умови на вагонні ваги погоджені зі всіма відповідними службами "Укрзалізниці".

Модель	Дискр.,кг	Довжина платформи	К-ть датчиків	Прилад
ТВВ-150-13,5...15,5	50	До 13,5 м - 2 окремих платформи	8	ТВП-24 "Техноваги"
ТВВ-150-13,5	50	До 13,5 м - 1 платформа	6	ТВП-12 ТВП-12
ТВВ-150-15	50	До 15м - 1 платформа	6	ТВП-12

Вагонні ваги для зважування в русі

ВД-30 дозволяє:

• зважувати на ходу завантажені і порожні поїзди, виключаючи локомотив;

• реєструвати та вносити у базу даних ваги брутто кожного вагона і поїзда в цілому з формуванням протоколу;

• реєструвати нерівномірність завантаження кожного вагона у поздовжньому і поперечному напрямках, визначати координати центра ваги вагона в горизонтальній площині;

• формувати сигнали оператору у випадку порушення технологічного режиму зважування реєструвати їх ( перевищення швидкості в процесі зважування) .

Ваговимірювальні пристрої сертифіковані на вибухозахищеність.

Вагонні ваги ВВЕТ відповідають вимогам ГОСТ 2 9329 “Весы для статическоговзвешивания. Общие технические требования”,

Технічні умови ТУ У 29.2-19377931-001: 2006 узгоджені з відповідними службами “Укрзалізниці”. Ваги внесені до Державного реєстру України за № У2270-06.

Вагонні ваги (ваги залізничні) призначені для статичного зважування всіх типів залізничних вагонів при комерційних і технологічних операціях на промислових підприємствах.

Перевага вагонних ваг:

• Двухплатформенная або трехплатформенная конструкція дозволяє зважувати всі типи вагонів;

• Кожна з платформ за характеристиками міцності розрахована на навантаження масою від 100 т;

• Визначення поперечного і поздовжнього зміщення центру ваги вагона;

• Програмне забезпечення відповідає вимогам «Укрзалізниці», дозволяє здійснювати реєстрацію зважувань і вести їх повноцінний, незалежний облік;

• Ваги допускається встановлювати в місцях завантаження сипучих матеріалів (зерно, вугілля, щебінь) без розчеплення вагонів;

• Простота і зручність обслуговування.

Вагонні ваги представляють собою:

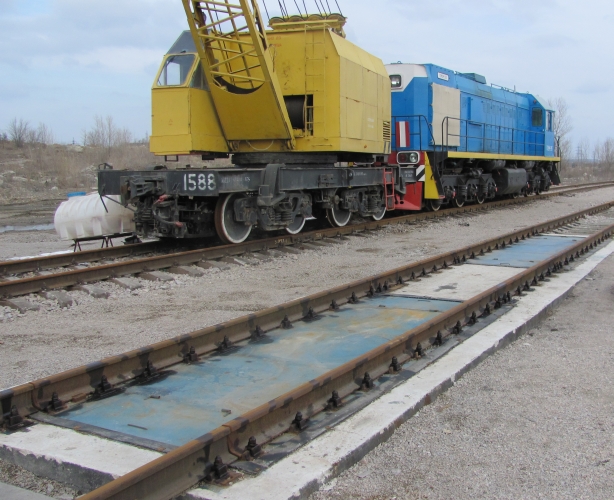

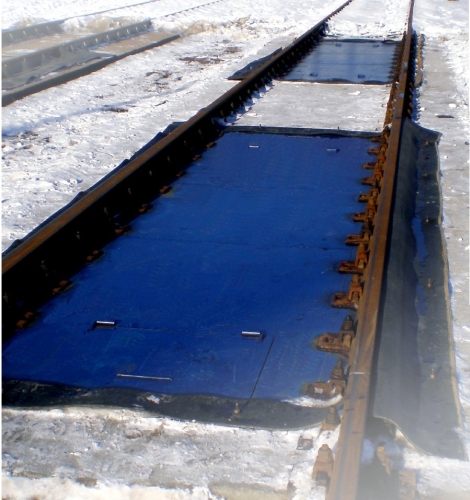

• Д ві платформи, розділені проміжком. Габарити платформ і проміжку вибираються в залежності від типів залізничних вагонів, які будуть зважуватися на вагонних вагах. Кожна з платформ за характеристиками міцності розрахована таким чином, що дозволяє навантажувати її масою до 100 т і дозволяє здійснювати проїзд за вагами локомотива.

• Три платформи встановлюються «в стик» одне одного. Дана конструкція дозволяє зважувати всі типи залізничних вагонів. Кожна з платформ по міцності розрахована таким чином, що дозволяє навантажувати її масою до 100 т. Така конструкція ваг в основному використовується на підприємствах гірничо-металургійного комплексу.

Функції вагонних ваг:

• Контроль рівномірності завантаження вагона;

• Індикація маси зважуваного вантажу у вагони;

• Індикація маси зважуваного вантажу по кожній платформі (візку) і по бортах вагона;

• Встановлення системи відеоспостереження для візуального контролю розташування вагона на вагах (опція);

• Передача даних на ПЕОМ по каналу зв'язку RS - 232/485 або як опції по TCP/IP, GSM.

Технічний параметр, характеристика	Значення параметрів
Найбільша границя зважування, (НГЗ), т	100, 150, 200
Дискретність відліку ваг, кг	20, 50
Клас точності ваг по ГОСТу 29329-96,%	± 0,1
Діапазон робочих температур, С
- вантажоприймальної платформи, тензодатчиків	від -30 до +70
- ваговимірювального приладу	від -10 до +50
Ступінь захисту тензодатчиків за ГОСТ 4254-80, не менше:
- тензодатчиків	IP68
- ваговимірювального приладу	IP54
