Параметры и характеристики цап и ацп.
Разрядность – это разрешающая способность, определяется числом уровней квантования.
Быстродействие – максимальное время преобразования.
Эти два параметра находятся в противодействии: чем больше разрядность, тем меньше быстродействие.
Нелинейность – отклонение сглаженной характеристики квантования АЦП от идеальной прямой во всем диапазоне изменения входного сигнала.
Время преобразования – время от начала преобразования до появления на выходе устойчивого кода, соответствующего данной выборке.
Время преобразования зависит от типа преобразования.
Классификация ацп.
Методы построения АЦП
- последовательный
- параллельный
- последовательно-параллельный
2. АЦП последовательных приближений
В основе работы лежит принцип последовательного сравнения измеряемой величины с ½, ¼, 1/8 и т.д.
Для М-разрядного АЦП можно вычислить процесс преобразования за М последовательных шагов.
Интегрирующая АЦП
Интегрирующая АЦП уступает по быстродействию АЦП последовательных приближений.
Преимущества:
- меньшее число точных компонентов,
- выходная помехоустойчивость,
- отсутствие нелинейности,
- низкая стоимость.
Классификация цап.
ЦАП можно классифицировать:
- по принципу действия или формирования сигнала
с суммированием напряжений
с делением напряжений
- по виду выходного сигнала
с токовым выходом,
с потенциальным выходом,
с резистивным выходом
- по параллельности выходного сигнала
униполярные,
биполярные
- по характеру опорного сигнала
с постоянным опорным сигналом,
с изменяющимся опорным сигналом
Классификация и основные определения микропроцессорных средств.
Микропроцессор – это программно управляемое устройство, предназначенное для обработки цифровой информации и управления процессом этой обработки, реализуемое на одной или нескольких больших интегральных схемах (БИС).
Микропроцессор содержит в своем составе управляющие элементы, позволяющие настроить его на выполнение любой функции, т.е. на обработку любой зависимости между входной и выходной последовательностью электрических сигналов.
Именно это свойство – универсальность выполнения функций делает микропроцессор универсальным элементом автоматики.
Однако сам по себе микропроцессор не всегда способен провести обработку информации самостоятельно, его нужно соединить как минимум с запоминающим устройством и устройством ввода-вывода, запрограммировать и обеспечить обмен информацией с этими устройствами.
Микропроцессор – это стандартное универсальное устройство, позволяющее реализовать прием, обработку и передачу цифровой информации.
Микропроцессор характеризуется следующими показателями:
быстродействие
мощность потребления, количество уровней напряжения источника питания
габариты и масса
совместимость с ТТЛ
надежность
помехоустойчивость
стоимость
эксплуатационная стойкость
уровень интеграции
коэффициент объединения по входам
нагрузочная способность по выходам
Микропроцессорная схема (МПС) – совокупность взаимосвязанных устройств, включающих в себя один или несколько микропроцессоров, память, устройства ввода-вывода и ряд других устройств, предназначенных для четко определенных функций.
Основной способ применения микропроцессоров – создание на их основе МПС.
Микро ЭВМ – конструктивно завершенная МПС, имеющая устройство связи с внешними устройствами, панель управления, собственный источник питания, комплект программного обеспечения.
Микроконтроллер – устройство, выполняющее функцию логического анализа и управления.
Микроконтроллерное устройство – это устройство, в котором за счет сокращения арифметических операций более развиты функции логического анализа и управления.

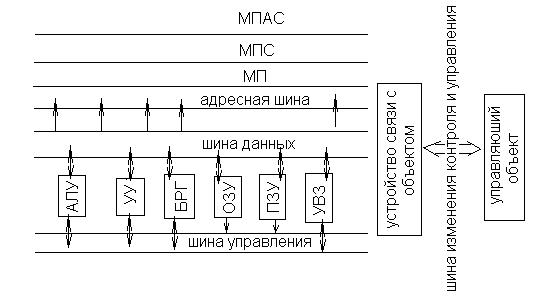

Микропроцессорная автоматическая система (МПАС) – это автоматическая система со встроенными средствами микропроцессорной техники.
