Выходные буферные схемы.

Существует два типа буферных схем:

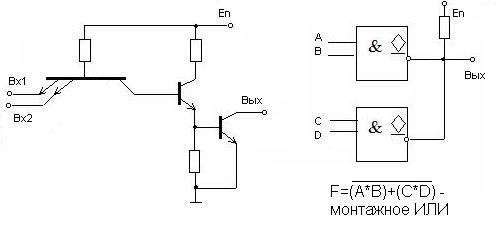

1. Схема с открытым коллектором

«И-НЕ»

Если две стандартные схемы ТТЛ логики соединить вместе по выходу и на первом выходе будет 1, а на другом 0, то они сгорят. Для того, чтобы можно было соединить несколько выходов применяются схемы с открытым коллектором. Если два и более выхода с открытым коллектором соединены параллельно, то достаточно одного согласующего регистра и схема будет работать.

2. Схема с тремя состояниями

Вход	Упр.	Выход
0	0	Z
1	0	Z
0	1	1
1	1	0

Вх1

Вх2

En

Т1

Т2

Т3

Выход может иметь три состояния. Третье состояние характеризуется высоким выходным сопротивлением и фиксируется при подачи управляющего сигнала на специальный вход низкого потенциала. Когда управляющий вход имеет низкий потенциал, то токи через триггеры Т₁ и Т₂ не текут, что вызывает появление третьего состояния. Если управляющий вход имеет высокий потенциал, то данная схема работает как обычный инвертер.

Счетчики

Счетчик – это последовательная схема, которая производит подсчет импульсов, поступающих на его вход, и фиксирует его в определенном коде.

Классификация счетчиков:

1. По способу записи информации в счетчики:

• Синхронные

• Асинхронные

2. По способы организации сигнала переноса:

   • Счетчики с параллельным и последовательным переносом

3. По направлению счета:

   • Суммирующие (количество на выходе увеличивается)

   • Сдвигающие

   • Реверсивные

4. По модулю счета:

   • Двоичные

   • Недвоичные

Сумматоры

Сумматоры – это комбинационные устройства функционального назначения, предназначенные для сложения двух двоичных чисел.

Сумматоры бывают трех типов:

• Сумматоры по модулю Z

• Полусумматоры (для суммирования двух одноразрядных двоичных чисел)

• Полные сумматоры (для суммирования n-разрядных двоичных чисел)

Сумматоры имеют шифр ИМ1 – полный одноразрядный сумматор комбинационного типа для суммирования переменных А и B с учетом пересчета Р₁.

ИМ3 – полный четырехразрядный сумматор, выполненный по схеме многоразрядного сумматора с последовательным переносом. Логическая структура каждого разряда аналогична структуре ИМ1 (четыре ИМ1 в одном корпусе, за исключением отсутствия входной логики).

Дешифраторы

Кодирующим устройством называется логический узел, преобразующий многоразрядный входной код в выходной код, построенный по иному закону.

Дешифраторы – это кодирующие устройства, преобразующие двоичный код в унарный. Из всех m выходов дешифратора активный уровень имеется только на одном, а именно на том, номер которого равен поданному на вход двоичному числу. На всех остальных выходах дешифратора уровни напряжения не активны.

ИД5 – дешифратор, обеспечивающий работу семисегментного индикатора.
